Стенд для випробування тягових електричних двигунів постійного струму
Формула / Реферат
Стенд для випробування тягових електричних двигунів постійного струму, що містить електричні двигун та генератор, вали яких з'єднані між собою, а їх якірні обмотки та обмотки збудження з'єднані послідовно і підключені до джерела постійної напруги, який відрізняється тим, що паралельно обмотці збудження генератора підключено регулятор послаблення збудження.
Текст

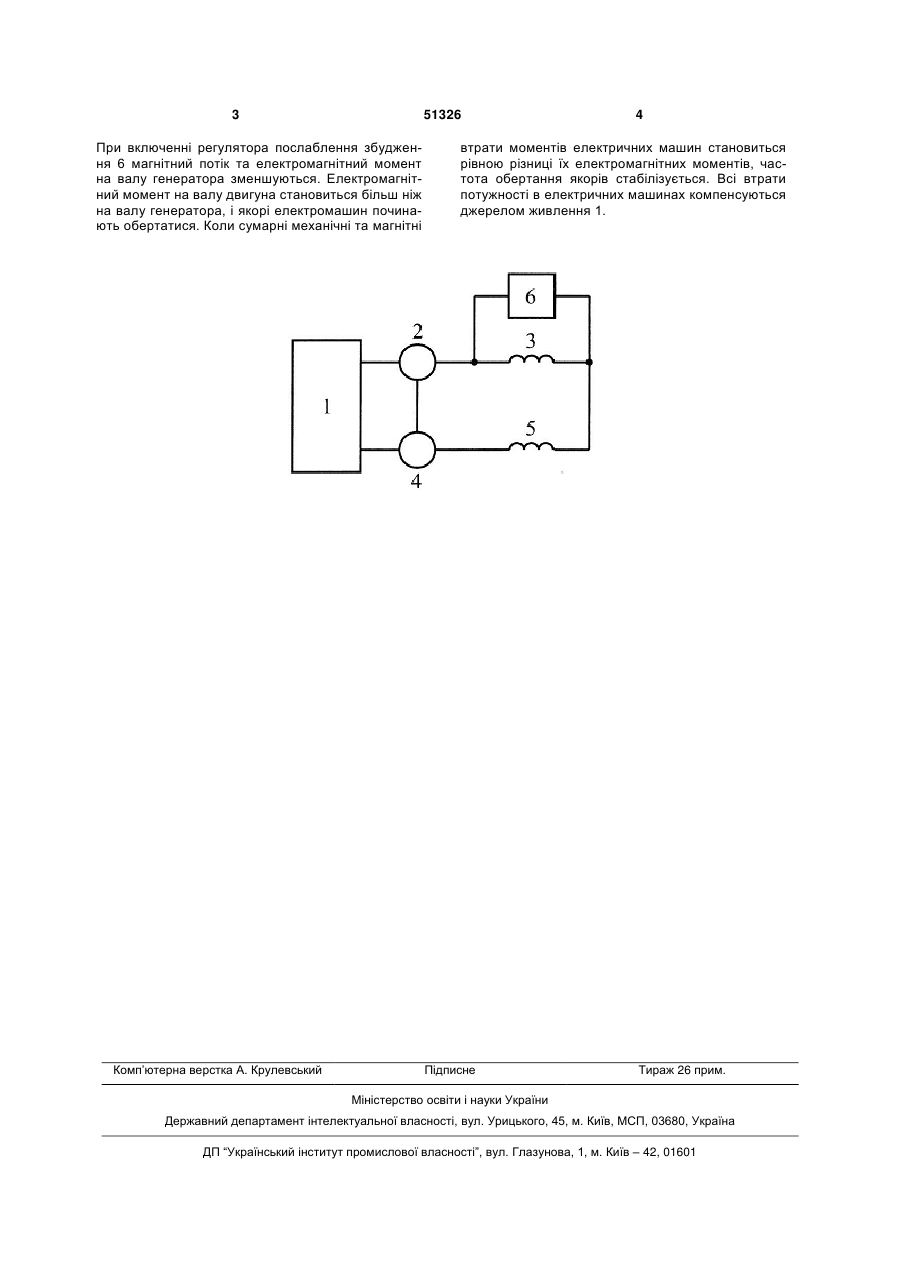

Стенд для випробування тягових електричних двигунів постійного струму, що містить електричні двигун та генератор, вали яких з'єднані між собою, а їх якірні обмотки та обмотки збудження з'єднані послідовно і підключені до джерела постійної напруги, який відрізняється тим, що паралельно обмотці збудження генератора підключено регулятор послаблення збудження. (19) (21) u201000798 (22) 27.01.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) АФАНАСОВ АНДРІЙ МИХАЙЛОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 51326 При включенні регулятора послаблення збудження 6 магнітний потік та електромагнітний момент на валу генератора зменшуються. Електромагнітний момент на валу двигуна становиться більш ніж на валу генератора, і якорі електромашин починають обертатися. Коли сумарні механічні та магнітні Комп’ютерна верстка А. Крулевський 4 втрати моментів електричних машин становиться рівною різниці їх електромагнітних моментів, частота обертання якорів стабілізується. Всі втрати потужності в електричних машинах компенсуються джерелом живлення 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStand for dc drive motors test
Автори англійськоюAfanasov Andrii Mykhailovych
Назва патенту російськоюСтенд для испытания тяговых электрических двигателей постоянного тока
Автори російськоюАфанасов Андрей Михайлович
МПК / Мітки
МПК: H02K 51/00
Мітки: випробування, постійного, струму, стенд, електричних, тягових, двигунів
