Стенд для випробування електричних машин постійного струму послідовного збудження
Формула / Реферат
Стенд для випробування електричних машин постійного струму послідовного збудження, який містить джерело постійної напруги, електричні двигун та генератор, вали яких з'єднані між собою, який відрізняється тим, що обмотки якоря і збудження генератора та джерело постійної напруги з'єднані послідовно та підключені до входу конвертора напруги з коефіцієнтом перетворення менше одиниці, до виходу якого підключені обмотки якоря та збудження двигуна, які з'єднані послідовно.
Текст

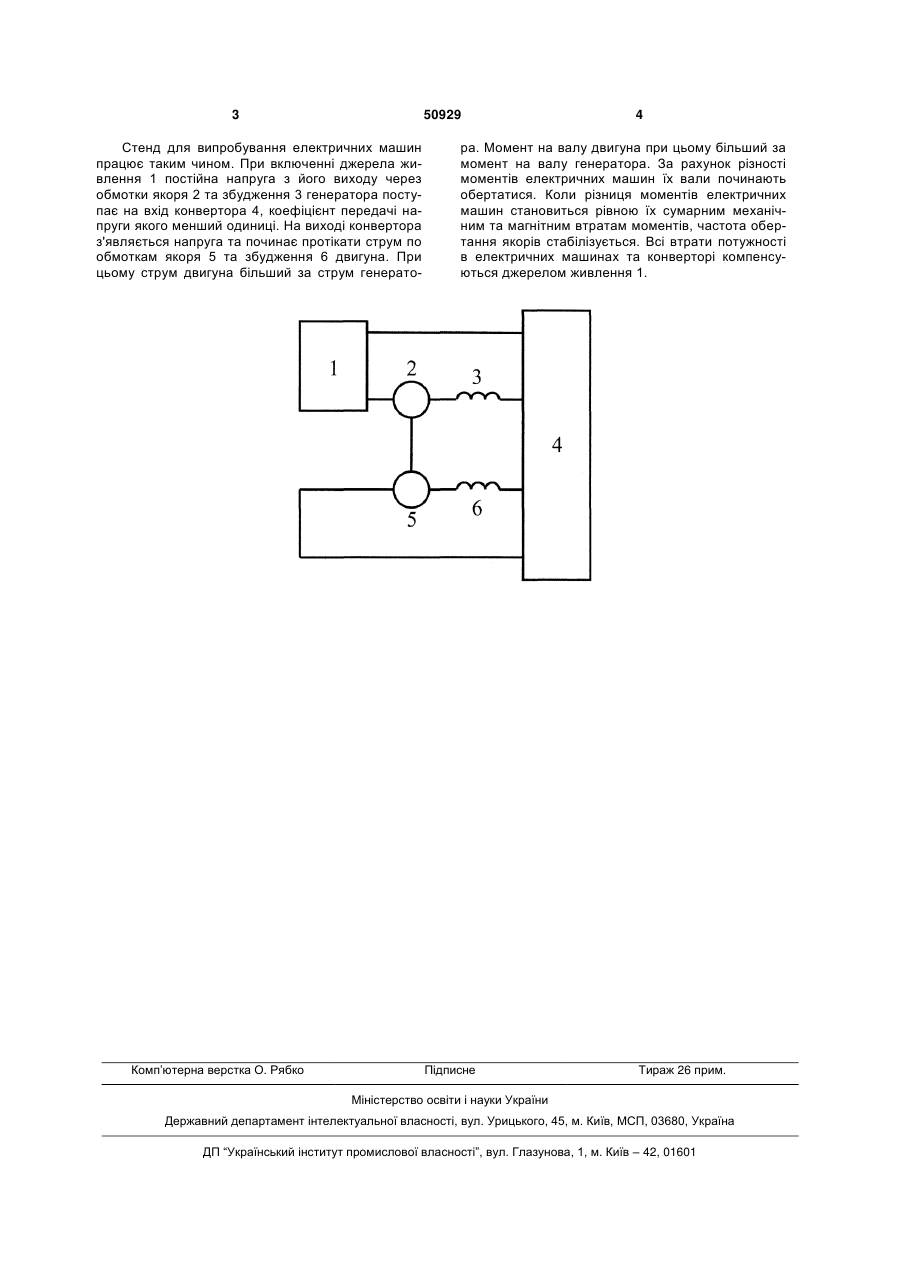

Стенд для випробування електричних машин постійного струму послідовного збудження, який 3 50929 Стенд для випробування електричних машин працює таким чином. При включенні джерела живлення 1 постійна напруга з його виходу через обмотки якоря 2 та збудження 3 генератора поступає на вхід конвертора 4, коефіцієнт передачі напруги якого менший одиниці. На виході конвертора з'являється напруга та починає протікати струм по обмоткам якоря 5 та збудження 6 двигуна. При цьому струм двигуна більший за струм генерато Комп’ютерна верстка О. Рябко 4 ра. Момент на валу двигуна при цьому більший за момент на валу генератора. За рахунок різності моментів електричних машин їх вали починають обертатися. Коли різниця моментів електричних машин становиться рівною їх сумарним механічним та магнітним втратам моментів, частота обертання якорів стабілізується. Всі втрати потужності в електричних машинах та конверторі компенсуються джерелом живлення 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTest stand for dc series excited electric machine
Автори англійськоюAfanasov Andrii Mykhailovych
Назва патенту російськоюСтенд для испытания электрических машин постоянного тока последовательного возбуждения
Автори російськоюАфанасов Андрей Михайлович
МПК / Мітки
МПК: H02K 51/00
Мітки: постійного, машин, збудження, струму, електричних, послідовного, випробування, стенд
