Комплексний автоматичний екстраполятор з функціями вимірювання градієнта вертикальної швидкості повітряного судна та крутизни схилу гір на скануючому радіовисотомірі

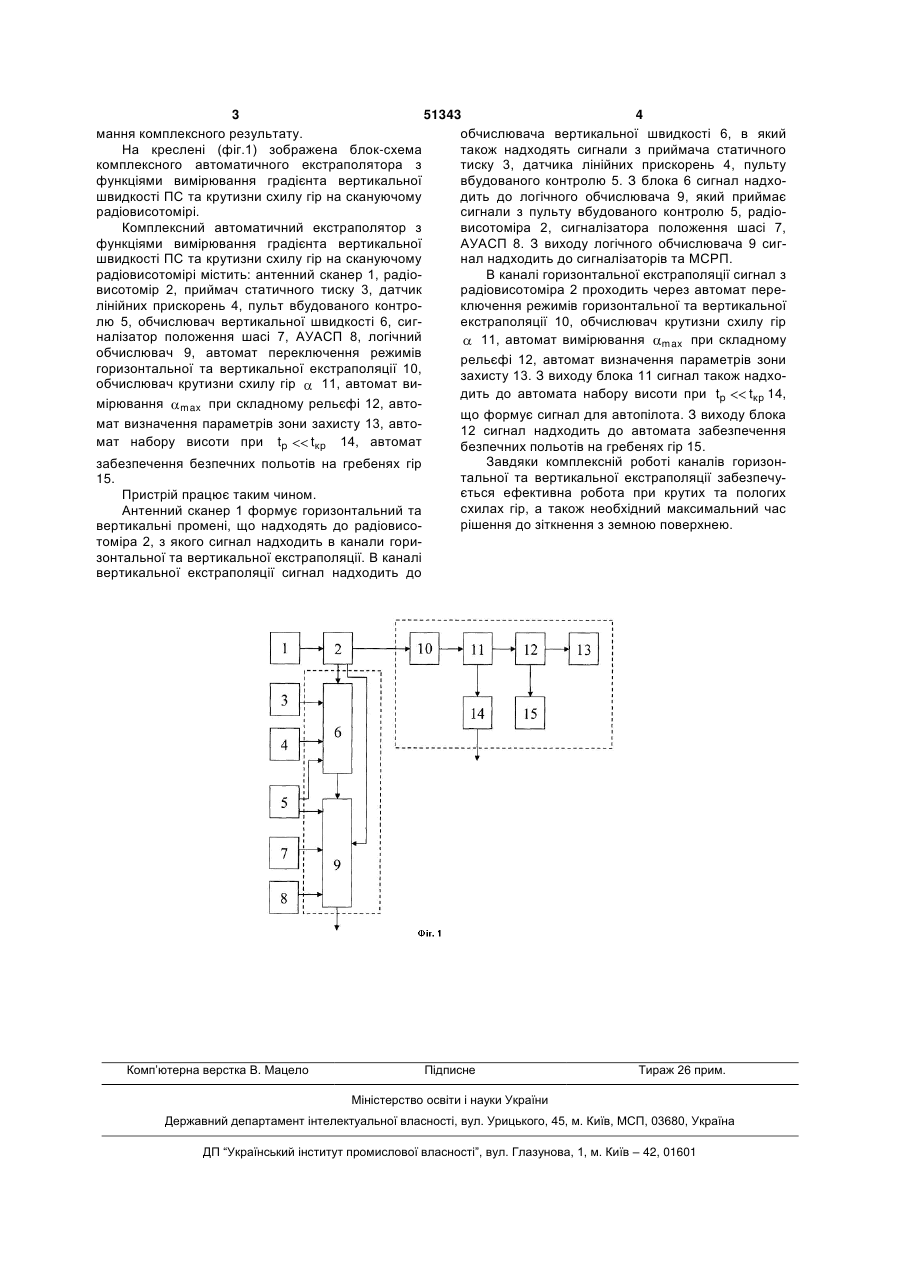

Комплексний автоматичний екстраполятор з функціями вимірювання градієнта вертикальної швидкості повітряних суден та крутизни схилу гір на скануючому радіовисотомірі, що містить канал вертикальної екстраполяції, який відрізняється тим, що в нього введений канал горизонтальної екстраполяції. (19) (21) u201001020 (22) 01.02.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) СКРИПЕЦЬ АНДРІЙ ВАСИЛЬОВИЧ, ПОНОМАРЬОВА АННА ЮРІЇВНА, ТИМОШЕНКО ТЕТЯНА МИХАЙЛІВНА, ГРИЩЕНКО ЮРІЙ ВІТАЛІЙОВИЧ, ХОХЛОВ ЄВГЕН МИХАЙЛОВИЧ 3 51343 4 мання комплексного результату. обчислювача вертикальної швидкості 6, в який На креслені (фіг.1) зображена блок-схема також надходять сигнали з приймача статичного комплексного автоматичного екстраполятора з тиску 3, датчика лінійних прискорень 4, пульту функціями вимірювання градієнта вертикальної вбудованого контролю 5. З блока 6 сигнал надхошвидкості ПС та крутизни схилу гір на скануючому дить до логічного обчислювача 9, який приймає радіовисотомірі. сигнали з пульту вбудованого контролю 5, радіоКомплексний автоматичний екстраполятор з висотоміра 2, сигналізатора положення шасі 7, функціями вимірювання градієнта вертикальної АУАСП 8. З виходу логічного обчислювача 9 сигшвидкості ПС та крутизни схилу гір на скануючому нал надходить до сигналізаторів та МСРП. радіовисотомірі містить: антенний сканер 1, радіоВ каналі горизонтальної екстраполяції сигнал з висотомір 2, приймач статичного тиску 3, датчик радіовисотоміра 2 проходить через автомат перелінійних прискорень 4, пульт вбудованого контроключення режимів горизонтальної та вертикальної лю 5, обчислювач вертикальної швидкості 6, сигекстраполяції 10, обчислювач крутизни схилу гір налізатор положення шасі 7, АУАСП 8, логічний 11, автомат вимірювання max при складному обчислювач 9, автомат переключення режимів рельєфі 12, автомат визначення параметрів зони горизонтальної та вертикальної екстраполяції 10, захисту 13. З виходу блока 11 сигнал також надхообчислювач крутизни схилу гір 11, автомат видить до автомата набору висоти при tp tкр 14, мірювання max при складному рельєфі 12, автощо формує сигнал для автопілота. З виходу блока мат визначення параметрів зони захисту 13, авто12 сигнал надходить до автомата забезпечення мат набору висоти при tp tкр 14, автомат безпечних польотів на гребенях гір 15. Завдяки комплексній роботі каналів горизонзабезпечення безпечних польотів на гребенях гір тальної та вертикальної екстраполяції забезпечу15. ється ефективна робота при крутих та пологих Пристрій працює таким чином. схилах гір, а також необхідний максимальний час Антенний сканер 1 формує горизонтальний та рішення до зіткнення з земною поверхнею. вертикальні промені, що надходять до радіовисотоміра 2, з якого сигнал надходить в канали горизонтальної та вертикальної екстраполяції. В каналі вертикальної екстраполяції сигнал надходить до Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
