Спосіб одержання полімерних покриттів на поверхні текстильних матеріалів

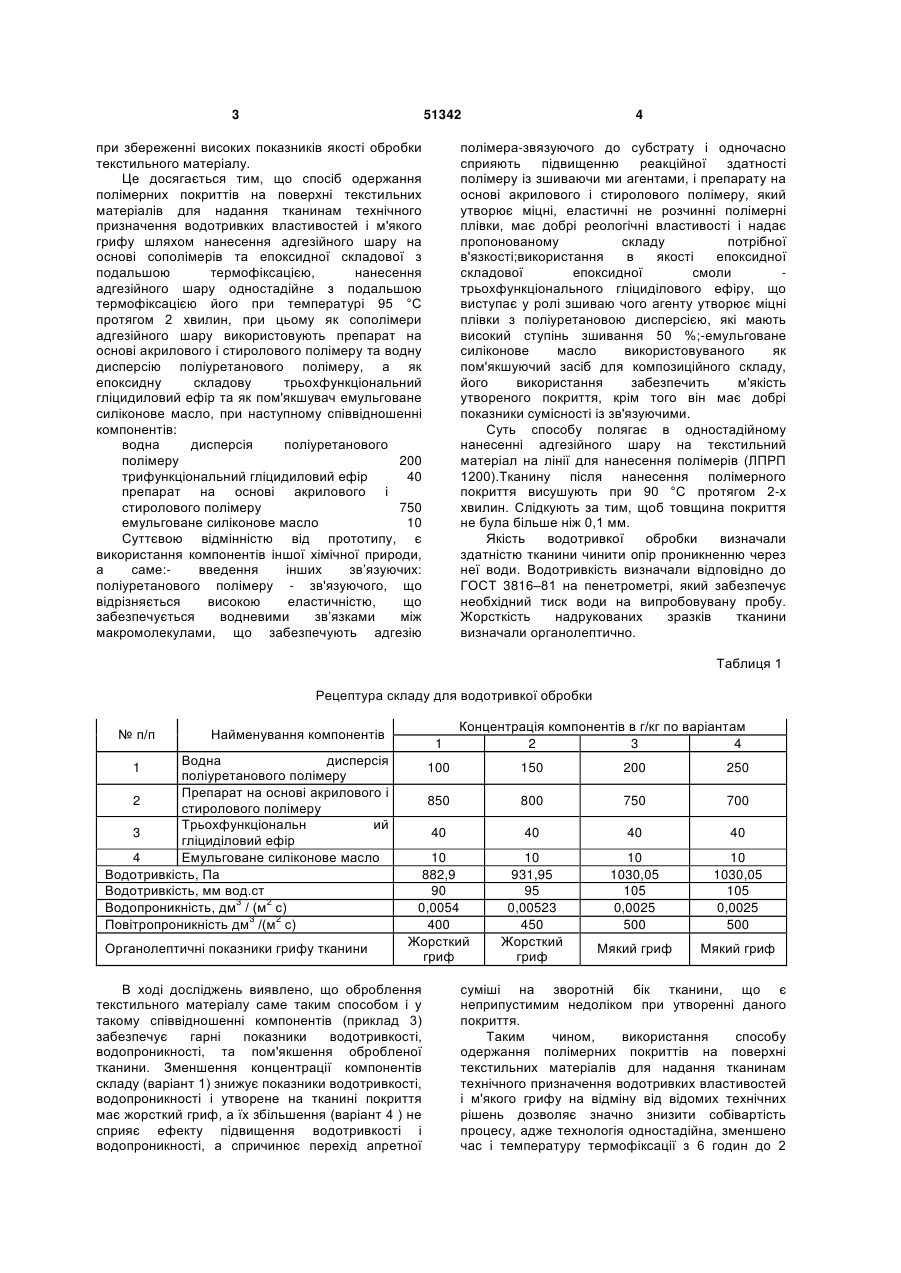

Спосіб одержання полімерних покриттів на поверхні текстильних матеріалів шляхом нанесення адгезійного шару на основі співполімерів та епоксидної складової з подальшою термофіксацією, який відрізняється тим, що нанесення адгезійного шару одностадійне з подальшою термофіксацією його при 3 51342 при збереженні високих показників якості обробки текстильного матеріалу. Це досягається тим, що спосіб одержання полімерних покриттів на поверхні текстильних матеріалів для надання тканинам технічного призначення водотривких властивостей і м'якого грифу шляхом нанесення адгезійного шару на основі сополімерів та епоксидної складової з подальшою термофіксацією, нанесення адгезійного шару одностадійне з подальшою термофіксацією його при температурі 95 °С протягом 2 хвилин, при цьому як сополімери адгезійного шару використовують препарат на основі акрилового і стиролового полімеру та водну дисперсію поліуретанового полімеру, а як епоксидну складову трьохфункціональний гліцидиловий ефір та як пом'якшувач емульговане силіконове масло, при наступному співвідношенні компонентів: водна дисперсія поліуретанового полімеру 200 трифункціональний гліцидиловий ефір 40 препарат на основі акрилового і стиролового полімеру 750 емульговане силіконове масло 10 Суттєвою відмінністю від прототипу, є використання компонентів іншої хімічної природи, а саме:введення інших зв’язуючих: поліуретанового полімеру - зв'язуючого, що відрізняється високою еластичністю, що забезпечується водневими зв’язками між макромолекулами, що забезпечують адгезію 4 полімера-звязуючого до субстрату і одночасно сприяють підвищенню реакційної здатності полімеру із зшиваючи ми агентами, і препарату на основі акрилового і стиролового полімеру, який утворює міцні, еластичні не розчинні полімерні плівки, має добрі реологічні властивості і надає пропонованому складу потрібної в'язкості;використання в якості епоксидної складової епоксидної смоли трьохфункціонального гліциділового ефіру, що виступає у ролі зшиваю чого агенту утворює міцні плівки з поліуретановою дисперсією, які мають високий ступінь зшивання 50 %;-емульговане силіконове масло використовуваного як пом'якшуючий засіб для композиційного складу, його використання забезпечить м'якість утвореного покриття, крім того він має добрі показники сумісності із зв'язуючими. Суть способу полягає в одностадійному нанесенні адгезійного шару на текстильний матеріал на лінії для нанесення полімерів (ЛПРП 1200).Тканину після нанесення полімерного покриття висушують при 90 °С протягом 2-х хвилин. Слідкують за тим, щоб товщина покриття не була більше ніж 0,1 мм. Якість водотривкої обробки визначали здатністю тканини чинити опір проникненню через неї води. Водотривкість визначали відповідно до ГОСТ 3816–81 на пенетрометрі, який забезпечує необхідний тиск води на випробовувану пробу. Жорсткість надрукованих зразків тканини визначали органолептично. Таблиця 1 Рецептура складу для водотривкої обробки № п/п Найменування компонентів Водна дисперсія поліуретанового полімеру Препарат на основі акрилового і 2 стиролового полімеру Трьохфункціональн ий 3 гліциділовий ефір 4 Емульговане силіконове масло Водотривкість, Па Водотривкість, мм вод.ст Водопроникність, дм3 / (м2 с) Повітропроникність дм3 /(м2 с) 1 1 Органолептичні показники грифу тканини Концентрація компонентів в г/кг по варіантам 2 3 4 100 150 200 250 850 800 750 700 40 40 40 40 10 882,9 90 0,0054 400 Жорсткий гриф 10 931,95 95 0,00523 450 Жорсткий гриф 10 1030,05 105 0,0025 500 10 1030,05 105 0,0025 500 Мякий гриф Мякий гриф В ході досліджень виявлено, що оброблення текстильного матеріалу саме таким способом і у такому співвідношенні компонентів (приклад 3) забезпечує гарні показники водотривкості, водопроникності, та пом'якшення обробленої тканини. Зменшення концентрації компонентів складу (варіант 1) знижує показники водотривкості, водопроникності і утворене на тканині покриття має жорсткий гриф, а їх збільшення (варіант 4 ) не сприяє ефекту підвищення водотривкості і водопроникності, а спричинює перехід апретної суміші на зворотній бік тканини, що є неприпустимим недоліком при утворенні даного покриття. Таким чином, використання способу одержання полімерних покриттів на поверхні текстильних матеріалів для надання тканинам технічного призначення водотривких властивостей і м'якого грифу на відміну від відомих технічних рішень дозволяє значно знизити собівартість процесу, адже технологія одностадійна, зменшено час і температуру термофіксації з 6 годин до 2 5 51342 хвилин, з 250° С до 90-95 °С, а також малокомпонентність пропонованого складу, що використовується в заявленому способі обробки, знижує його собівартість за рахунок спрощення його приготування з використанням компонентів, Комп’ютерна верстка Г. Паяльніков 6 більшість з яких вітчизняні. Даний спосіб є матеріалo- та енергозберігаючим і може бути використаний в умовах опоряджувальних фабрик текстильних підприємств і підприємств легкої промисловості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
