Максимальний розчіплювач струму автоматичного вимикача
Номер патенту: 51348
Опубліковано: 15.04.2005
Автори: Каплун Валентин Олексійович, Козирський Володимир Вікторович
Формула / Реферат
Максимальний розчіплювач струму автоматичного вимикача, який містить термочутливий елемент зі сплаву з ефектом пам'яті форми і механізм вільного розчеплення, який відрізняється тим, що термочутливий елемент електрично послідовно з'єднаний з контактною системою вимикача і механічно зв'язаний з механізмом вільного розчеплення автоматичного вимикача.
Текст
Максимальний розчіплювач струму автоматичного вимикача, який містить термочутливий елемент зі сплаву з ефектом пам'яті форми і механізм вільного розчеплення, який відрізняється тим, що термочутливий елемент електрично послідовно з'єднаний з контактною системою вимикача і механічно зв'язаний з механізмом вільного розчеплення автоматичного вимикача Винахід відноситься до галузі електроенергетики і призначений для використання як один з головних елементів комутаційних апаратів підстанцій електричної мережі, а саме автоматичних вимикачів Відомий максимальний розчіплювач (Бабиков М А Электрические аппараты Ч 2-я Аппараты низкого напряжения -М Госэнергоиздат, 1989 528 с ) автоматичних вимикачів складається з електромагнітного та теплового розчіплювачів, обладнаного термоелементом із біметалу Недоліками даного розчіплювача є низька чутливість термочутливого елементу, що обмежується фізичними властивостями біметалів та вимагає застосування електромагнітного розчіплювача (як додаткового елементу) для забезпечення швидкого вимикання автоматичного вимикача при коротких замиканнях Найбільш близьким за технічною суттю до заявленого технічного рішення є пристрій (авторське свідоцтво СРСР № 1337932 А1 (SU) H01H71/40), який містить електромагніт, що складається із магнітопровода, якоря та намагнічуючої обмотки, виконаної частково або повністю із матеріалу з ефектом пам'яті форми, та механізм вільного розчеплення, обладнаний підпружиненим стержнем із немагнітного матеріалу Частина намагнічуючої обмотки, виконаної із матеріалу з ефектом пам'яті форми, розміщена всередині магнітопроводу, виконана у формі петлі із закріпленою основою і з'єднана з підпружиненим стержнем із немагнітного матеріалу Стержень встановлений з можливістю взаємодії одним своїм кінцем з механізмом вільного розчеплення, а іншим кінцем - з якорем електромагніта, причому в магнітопроводі виконаний отвір, через який проходить підпружинений стержень із немагнітного матеріалу Недоліками такого пристрою є складність конструкції, так як нею передбачається два елементи розчіплювана - тепловий та електромагнітний В основу заявленого технічного рішення покладено задачу створення універсального максимального розчіплювана, який має спрощену конструкцію та забезпечує достатню чутливість при струмах перевантаження і короткого замикання Поставлене винаходом завдання вирішується тим, що у максимальному розчіплювані струму автоматичного вимикача, який містить термочутливий елемент зі сплаву з ефектом пам'яті форми ЕПФ і механізм вільного розчеплення, згідно винаходу термочутливий елемент електрично послідовно з'єднаний з контактною системою вимикача і механічно зв'язаний з механізмом вільного розчеплення автоматичного вимикача Технічна суть винаходу пояснюється кресленням Функціональна схема пристрою Пристрій містить приводний термочутливий елемент із сплаву з ЕПФ 1, електричні зв'язки 2, які з'єднують послідовно приводний термочутливий елемент з контактами автоматичного вимикача 5, кінематичні зв'язки 4, які передають механічний сигнал від приводного термочутливого елементу через механізм вільного розчеплення автоматичного вимикача 3 до контактів автоматичного вимикача При проходженні струму перевантаження елемент з ЕПФ нагрівається до температури спрацювання і починає деформуватися, діючи механічно на механізм вільного розчеплення 3, який 00 ^ со Ю 51348 розмикає контакти вимикача влено, що мінімальний час спрацювання розчіпПри появі в електричному колі автоматичного лювана складає - 0,001с вимикача струму короткого замикання процес наТаким чином запропонований максимальгрівання термочутливого елементу із сплаву з ний розчіплювач одночасно виконує функції тепЕПФ носить адіабатичний характер Швидке нагрілового і електромагнітного розчіплювачів, що вання термочутливого елементу призводить до спрощує конструкцію та дає змогу підвищити намиттєвого відновлення його форми та механічної дійність пристрою Разом з цим зменшуються гадії на механізм вільного розчеплення та вимикання баритні розміри, що веде до зменшення ваги аввимикача З томатичного вимикача та його вартості Експериментальними дослідженнями встано ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

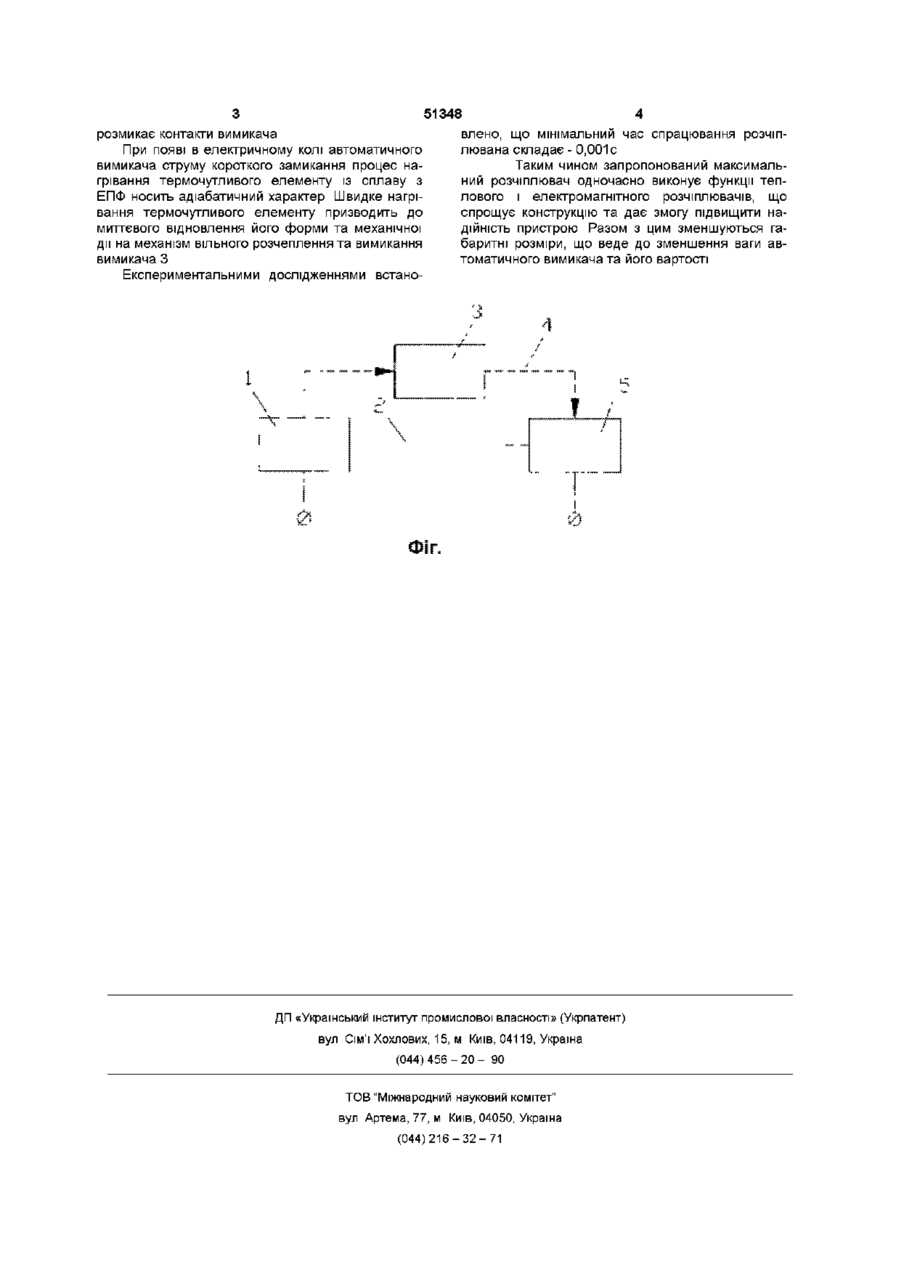

ДивитисяДодаткова інформація
Назва патенту англійськоюOver-current release of an automatic cut-out
Автори англійськоюKozyrskyi Volodymyr Viktorovych
Назва патенту російськоюРасцепитель максимального тока для автоматического выключателя
Автори російськоюКозырский Владимир Викторович
МПК / Мітки
МПК: H01H 71/12, H01H 73/00
Мітки: автоматичного, вимикача, розчіплювач, максимальний, струму
