Спосіб регулювання струму для перевірки автоматичного вимикача

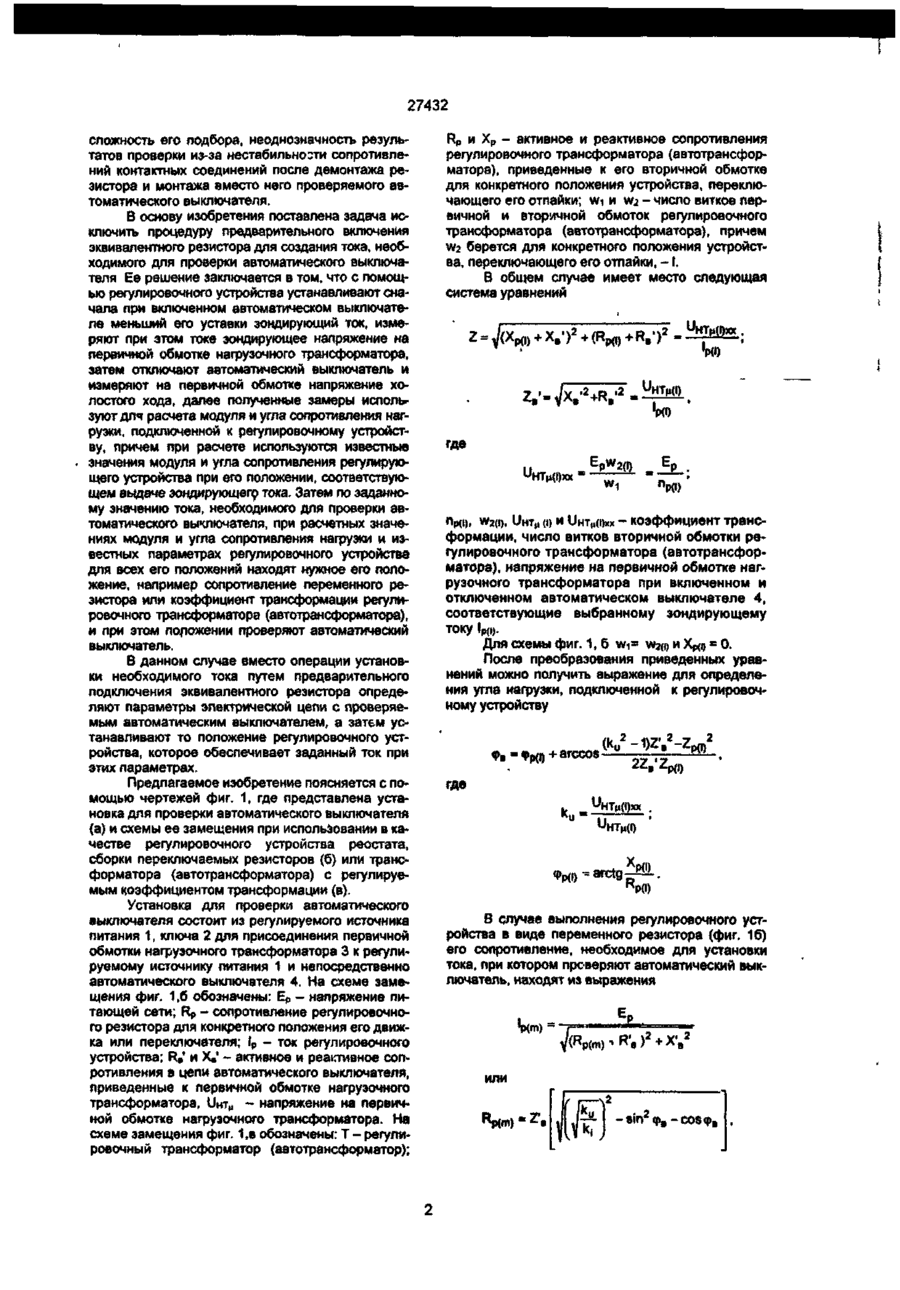

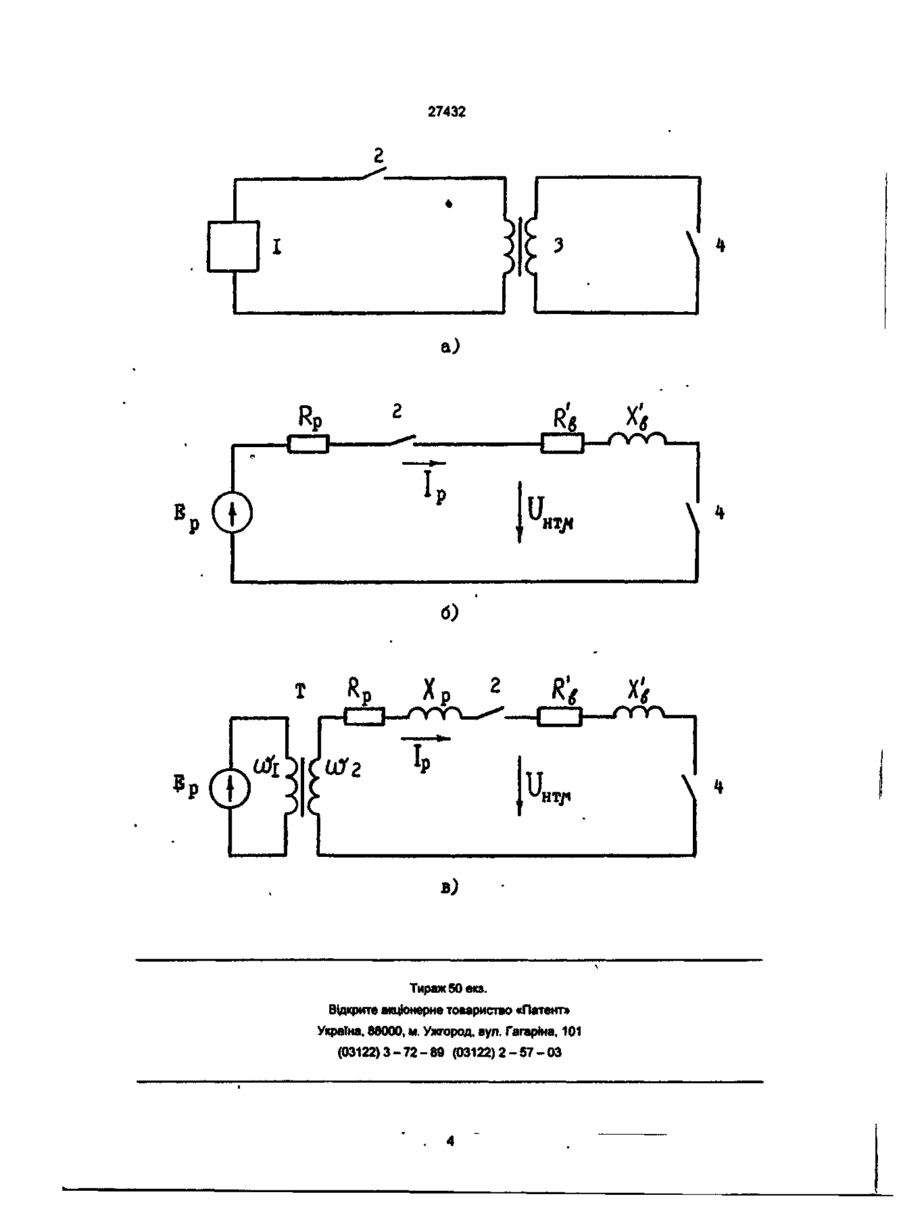

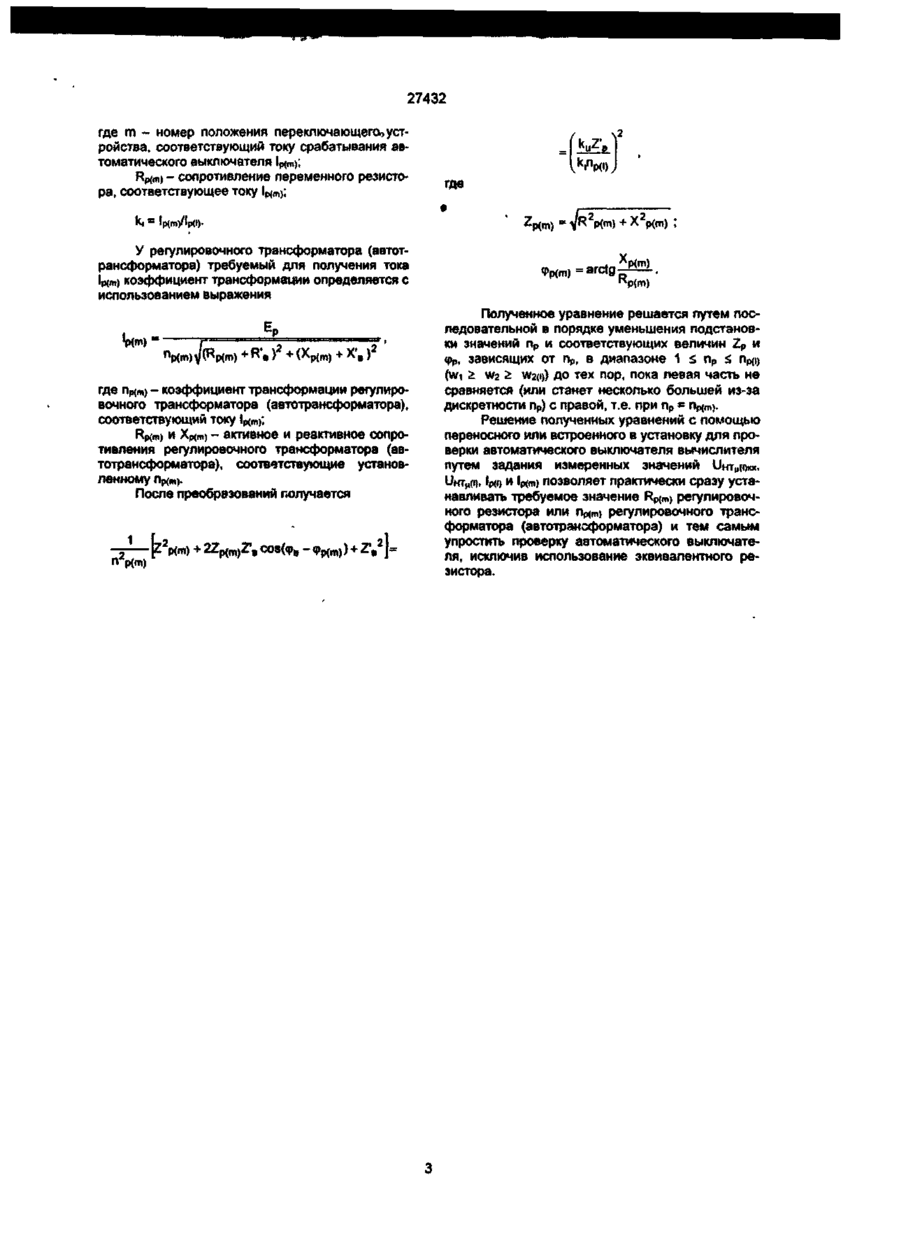

Способ регулирования тока для проверки автоматического выключателя, при котором ток изменяют переменным резистором или выбором коэффициента трансформации регулировочного трансформатора (автотрансформатора), отличающийся тем, что устанавливают сначала при включенном автоматическом выключателе меньший его уставки зондирующий ток, измеряют при этом токе зондирующее напряжение на первичной обмотке нагрузочного трансформатора, затем отключают автоматический выключатель и измеряют на первичной обмотке напряжение холостого хода, далее полученные замеры используют для расчета модуля и угла сопротивления нагрузки, подключенной к переменному резистору или регулировочному трансформатору (автотрансформатору), причем при расчете используются известные значения модуля и угла сопротивления переменного резистора или регулировочного трансформатора (автотрансформатора) при сопротивлении переменного резистора или коэффициенте трансформации регулировочного трансформатора (автотрансформатора), соответствующем выдаче зондирующего тока, затем по заданному значению тока, необходимого для проверки автоматического выключателя, при расчетных значениях модуля и угла сопротивления нагрузки и известных параметрах переменного резистора при всех положениях его движка или регулировочного трансформатора (автотрансформатора) при всех его коэффициентах трансформации находят нужное для получения заданного значения тока положение движка переменного резистора или коэффициент трансформации регулировочного трансформатора (автотрансформатора) и при этом положении движка или коэффициенте трансформации проверяют автоматический выключатель сч О СМ со Изобретение относится к электротехнике и может быть использовано для плановых проверок автоматических выключателей в условиях действующих промышленных предприятий Известен способ регулирования тока с помощью изменения угла отпирания тиристорного ключа в цепи первичной обмотки нагрузочного трансформатора или непосредственно в цепи проверяемого автоматического выключателя (см Кузнецов А П , Лукьянов В Ю Комплектное автоматизированное испытательное устройство "Сатурн Г, - "Энергетик", № 4, 1993, стр 10-12) Его недостатком является несоответствие требованиям ГОСТ 2933-83 "Аппараты электрические низковольтные Методы испытаний", который требует проверки синусоидальным током Это связано с тем, что при больших углах отпирания (а>90°) действующее значение тока срабатывания автоматического выключателя существенно отличает ся от действующего значения тока срабатывания синусоидальной формы Для широко распространенных автоматических выключателей разница может достигать 20% и более Наиболее близким по технической сущности является способ, при котором к нагрузочному трансформатору подключают эквивалентный резистор, сопротивление которого равно полному сопротивлению испытуемого автоматического выключателя Регулирующим устройством устанавливают необходимый ток, затем вместо эквивалентного резистора присоединяют автоматический выключатель и включают далее нагрузочный трансформатор толчком (см Справочник по наладке электроустановок и электроавтоматики / Васильев С Е , Забарсчий Б М , Забокрицкий Е Н и д р , К "Наукова думка", 1972, стр 442-450) Недостатком такого способа является необходимость использования эквивалентною резистора, CM < 27432 сложность его подбора, неоднозначность результатов проверки из-за нестабильности сопротивлений контактных соединений после демонтажа резистора и монтажа вместо него проверяемого автоматического выключателя. В основу изобретения поставлена задача исключить процедуру предварительного включения эквивалентного резистора для создания тока, необходимого для проверки автоматического выключателя Ее решение заключается в том, что с помощью регулировочного устройства устанавливают сначала при включенном автоматическом выключателе меньший его уставки зондирующий ток, измеряют при этом токе зондирующее напряжение на первичной обмотке нагрузочного трансформатора, затем отключают автоматический выключатель и измеряют на первичной обмотке напряжение холостого хода, далее полученные замеры используют длч расчета модуля и угла сопротивления нагрузки, подключенной к регулировочному устройству, причем при расчете используются известные значения модуля и угла сопротивления регулирующего устройства при его положении, соответствующем выдаче зондирующего тока. Затем по заданному значению тока, необходимого для проверки автоматического выключателя, при расчетных значениях модуля и угла сопротивления нагрузки и известных параметрах регулировочного устройства для всех его положений находят нужное его положение, например сопротивление переменного резистора или коэффициент трансформации регулировочного трансформатора (автотрансформатора), и при этом положении проверяют автоматический выключатель. В данном случае вместо операции установки необходимого тока путем предварительного подключения эквивалентного резистора определяют параметры электрической цепи с проверяемым автоматическим выключателем, а затем устанавливают то положение регулировочного устройства, которое обеспечивает заданный ток при этих параметрах. Предлагаемое изобретение поясняется с помощью чертежей фиг. 1, где представлена установка для проверки автоматического выключателя (а) и схемы ее замещения при использовании в качестве регулировочного устройства реостата, сборки переключаемых резисторов (б) или трансформатора (автотрансформатора) с регулируемым коэффициентом трансформации (в). Установка для проверки автоматического выключателя состоит из регулируемого источника питания 1, ключа 2 для присоединения первичной обмотки нагрузочного трансформатора 3 к регулируемому источнику питания 1 и непосредственно автоматического выключателя 4. На схеме замещения фиг. 1,6 обозначены: Ер - напряжение питающей сети; Rp - сопротивление регулировочного резистора для конкретного положения его движка или переключателя; t p - ток регулировочного устройства; RB' и X,' - активное и реаістивное сопротивления в цепи автоматического выключателя, приведенные к первичной обмотке нагрузочного трансформатора, UHTM - напряжение на первичной обмотке нагрузочного трансформатора. На схеме замещения фиг. 1 ,в обозначены: Т - регулировочный трансформатор (автотрансформатор); Rp и Хр - активное и реактивное сопротивления регулировочного трансформатора (автотрансформатора), приведенные к его вторичной обмотке для конкретного положения устройства, переключающего его отпайки; wi и v/г - число витков первичной и вторичной обмоток регулировочного трансформатора (автотрансформатора), причем W2 берется для конкретного положения устройства, переключающего его отпайки, - 1 . В общем случае имеет место следующая система уравнений и НТц(І)хх . ! Р(0 U,НТй(І) где UНТц(1)хх W1 пР(|), w2(i), UHT,, (о и UHTM(DXX - коэффициент трансформации, число витков вторичной обмотки регулировочного трансформатора (автотрансформатора), напряжение на первичной обмотке нагрузочного трансформатора при включенном и отключенном автоматическом выключателе 4, соответствующие выбранному зондирующему ТОКУ Ір(і). ДЛЯ СХеМЫ фИГ. 1 , б W i = W2(l) И Хр(|) * 0 . После преобразования приведенных уравнений можно получить выражение для определения угла нагрузки, подключенной к регулировочному устройству Фв s Фр(і) + arccos (k u -1)Z' B -Zp(|) где J HTn(l) Ф р { і ) =агсід- Ж В случае выполнения регулировочного устройства в виде переменного резистора (фиг. 16) его сопротивление, необходимое для установки тока, при котором проверяют автоматический выключатель, находят из выражения •Р . у( ИЛИ -sirr B 27432 где m - номер положения переключающего^ устройства, соответствующий току срабатывания автоматического выключателя \р^у, Rp
