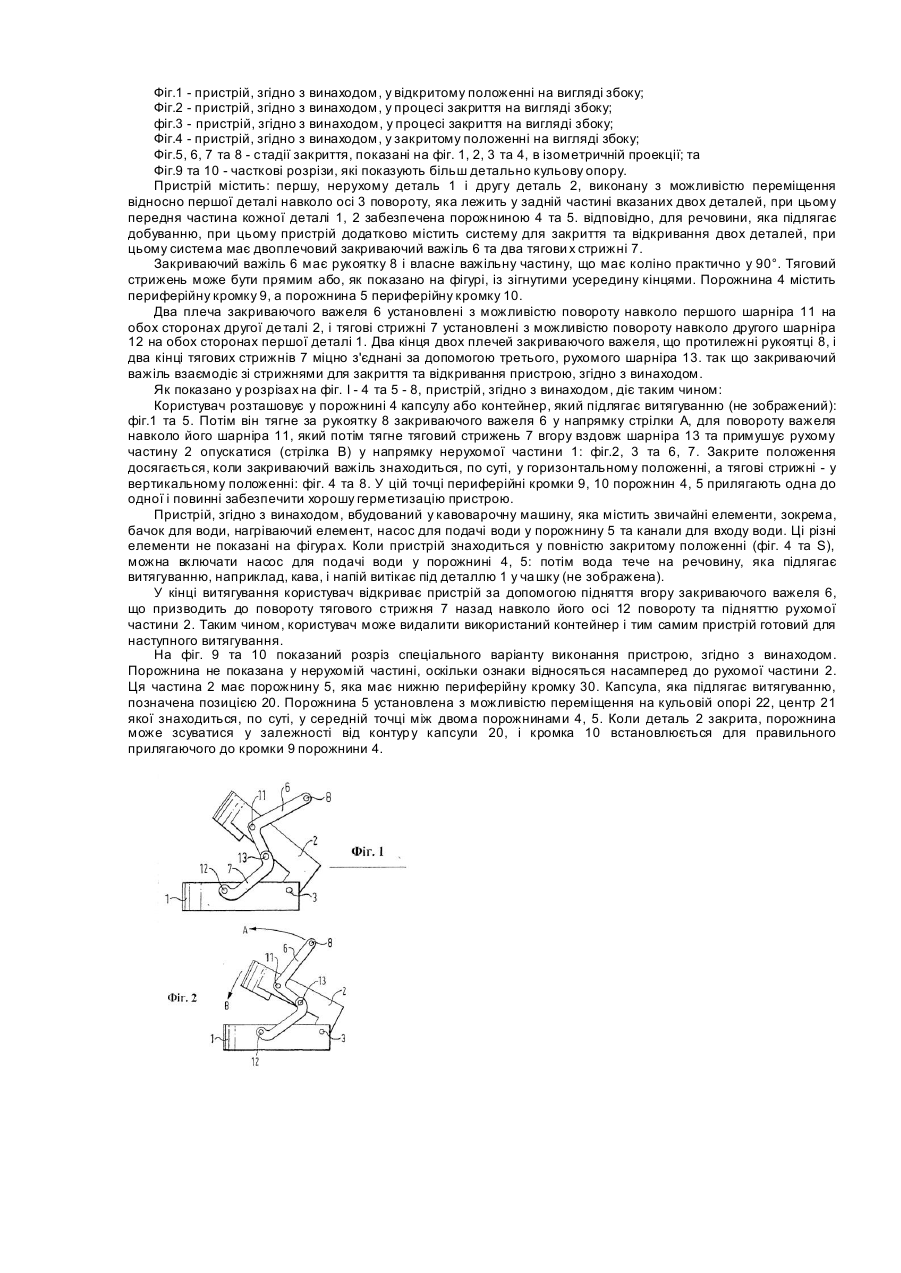

Пристрій для добування речовини для приготування напою

Даний винахід відноситься до пристрою для до добування речовини для приготування напою. Відомий пристрій для добування із закритих гн учких мішечків, які містять, щонайменше, одну речовину для приготування напою. Патент WO 94/02 059 на ім'я заявника відноситься до такого пристрою, який містить верхню деталь, забезпечену засобом, призначеним для перфорування верхньої поверхні мішечка, нижню деталь, яка має випуклі елементи та елементи з поглибленнями, які утворюють зону стоку, та фіксуючий засіб для міцної фіксації верхньої та нижньої деталей одна з одною. Недоліком цього пристрою є те, що нижня та верхня деталі не з'єднані одна з одною, що може призвести до наступної проблеми: рухома частина опускається на фіксовану частину, але якщо вона опущена не досить далеко, то це може призводити до того, що фіксуючий засіб не замикає блок з верхньої та нижньої частини. Це робить неможливим витягування з мішечка. Також відомий пристрій для добування речовини для готування напою, встановлений у автоматі для продажу напоїв, що містить першу нерухому деталь і другу деталь, виконану з можливістю переміщення відносно першої деталі навколо осі повороту, яка лежить у задній частині зазначених двох деталей, при цьому передня частина кожної деталі забезпечена порожниною для речовини, яка підлягає добуванню, а також додатково містить систему для закриття і відкривання двох деталей (див. патент США 3353474). Відомий пристрій має наступні недоліки: амплітуда відкривання системи закриття і відкривання двох деталей мала і важіль знаходиться позаду напрямку відкривання зазначених деталей. Задачею даного винаходу є розробка пристрою для .добування речовини для приготування напою, в якому немає більше небезпеки відсутності запирання між верхньою та нижніми деталями, так що гарантується надійне витягування з хорошою герметизацією речовини, яка підлягає до Жуванню. Даний винахід відноситься до пристрою для добування речовини для приготування напою, який містить - першу, нерухому деталь та - другу деталь, виконану з можливістю переміщення відносно першої деталі навколо осі повороту, яка лежить у задній частині двох деталей, при цьому передня частина кожної деталі забезпечена порожниною для речовини, яка підлягає витягуванню, - при цьому пристрій додатково містить систему для закриття та відкривання двох деталей, при цьому система має двохплечовий закриваючий важіль та два тягових стрижні, при цьому два плеча закриваючого важеля з'єднані з можливістю повороту навколо першого шарніра на обох сторонах другої деталі, при цьому тягові стрижні установлені з можливістю повороту навколо другого шарніра на обох сторонах першої деталі, і кінці двох плечей закриваючого важеля та тягових стрижнів міцно з'єднані за допомогою третього, переміщуваного шарніра для забезпечення взаємодії з метою закриття та відкривання пристрою. Перевага пристрою, згідно з винаходом, полягає у тому, що перша та друга деталі весь час міцно з'єднані, що означає, що коли приводиться у дію система закриття та відкривання, то друга, переміщувана деталь поступово переміщається у напрямку першої, нерухомої деталі до повного запирання двох деталей відносно одна одної. Не може бути відсутності запирання, або, тим самим, відсутності герметизації під час добування. Передбачена порожнина для речовини, яка підлягає витягуванню. Ця порожнина може бути передбачена для розміщення у ній закритого контейнера, наприклад, контейнера, описаного у патентах ЕР 0 512 468 та ЕР 0 602 203 на ім'я заявника. Однак, немає обмежень для використання пристрою, згідно з винаходом, для інших мішечків, капсул або контейнерів. Можна також використати пристрій, згідно з винаходом, для відкритих контейнерів, наприклад, контейнерів, виконаних з пластмаси, або мішечків, виготовлених з фільтрувального паперу або нетканих матеріалів. Речовина, яка міститься у закритому, відкритому або іншому контейнері, є тонко помеленою речовиною для приготування напою. Ця речовина переважно є смаженою та меленою кавою, однак може бути також чаєм, розчинною кавою, сумішшю меленої кави та розчинної кави, какаовмісним продуктом або будь-якою іншою збезводненою їстівною речовиною. Опис роботи пристрою, згідно з винаходом, буде даний нижче з посиланнями на креслення. Однак, гут вже можна сказати, що він діє таким чином: - контейнер вміщують в його порожнину на першу деталь, яка є нерухомою, потім користувач приводить у дію закриваючу систему: він тягне на себе закриваючий важіль, який підіймає тягові стрижні та опускає другу7 рухому деталь у напрямку першої деталі. У кінці переміщення закриваючого важеля дві деталі знаходяться у закритому положенні. У цій точці перший, другий та третій шарніри знаходяться, по суті, в одній вертикальній площині позаду порожнини для речовини, яка підлягає, добуванню. У переважному варіанті виконання пристрою, згідно з винаходом, у закритому положенні двох деталей, третій шарнір, який з'єднує два плеча замикаючого важеля та тягові стрижні, знаходиться, по суті, перед площиною, утвореною двома іншими шарнірами. Ця конфігурація забезпечує можливість гарантувати однозначно добре закриття та відмінну герметизацію пристрою, згідно з винаходом. У цьому випадку, поняття перед площиною, утвореною іншими двома шарнірами, означає рух у напрямку порожнини для речовини, яка підлягає витягуванню. Існує також небезпека відсутності герметизації, коли пристрій, згідно з винаходом, закритий, тому що нижня частина порожнини у другій деталі не завжди точно паралельна сполученій частині першої, нерухомої деталі. Для виключення цієї небезпеки передбачено, що друга, рухома деталь містить порожнину для речовини, яка підлягає добуванню, яка встановлена з можливістю переміщення на кульовій опорі. У цьому варіанті виконання центр кульової опори знаходиться, по суті, у центрі площини, де відбувається герметизація порожнини для речовини, яка підлягає Доучуванню. Таким чином, можна компенсувати будь-яку помилку паралельності та виключити небезпеку неправильної герметизації. Якщо пристрій, згідно з винаходом, використовується для витягування із закритих контейнерів, то необхідно встановити у другій, пересувній деталі голку, що забезпечує входження води, а в першій, нерухомій деталі - пластину, що має поглиблені елементи І випуклі елементи, такі як указані у патентах ЕР 0 512 470 та ЕР 0 604 615 на ім'я заявника. Нижче наводиться докладний опис з посиланнями на креслення, на яких зображено: Фіг.1 - пристрій, згідно з винаходом, у відкритому положенні на вигляді збоку; Фіг.2 - пристрій, згідно з винаходом, у процесі закриття на вигляді збоку; фіг.3 - пристрій, згідно з винаходом, у процесі закриття на вигляді збоку; Фіг.4 - пристрій, згідно з винаходом, у закритому положенні на вигляді збоку; Фіг.5, 6, 7 та 8 - стадії закриття, показані на фіг. 1, 2, 3 та 4, в ізометричній проекції; та Фіг.9 та 10 - часткові розрізи, які показують більш детально кульову опору. Пристрій містить: першу, нерухому деталь 1 і другу деталь 2, виконану з можливістю переміщення відносно першої деталі навколо осі 3 повороту, яка лежить у задній частині вказаних двох деталей, при цьому передня частина кожної деталі 1, 2 забезпечена порожниною 4 та 5. відповідно, для речовини, яка підлягає добуванню, при цьому пристрій додатково містить систему для закриття та відкривання двох деталей, при цьому система має двоплечовий закриваючий важіль 6 та два тягови х стрижні 7. Закриваючий важіль 6 має рукоятку 8 і власне важільну частину, що має коліно практично у 90°. Тяговий стрижень може бути прямим або, як показано на фігурі, із зігнутими усередину кінцями. Порожнина 4 містить периферійну кромку 9, а порожнина 5 периферійну кромку 10. Два плеча закриваючого важеля 6 установлені з можливістю повороту навколо першого шарніра 11 на обох сторонах другої де талі 2, і тягові стрижні 7 установлені з можливістю повороту навколо другого шарніра 12 на обох сторонах першої деталі 1. Два кінця двох плечей закриваючого важеля, що протилежні рукоятці 8, і два кінці тягових стрижнів 7 міцно з'єднані за допомогою третього, рухомого шарніра 13. так що закриваючий важіль взаємодіє зі стрижнями для закриття та відкривання пристрою, згідно з винаходом. Як показано у розрізах на фіг. І - 4 та 5 - 8, пристрій, згідно з винаходом, діє таким чином: Користувач розташовує у порожнині 4 капсулу або контейнер, який підлягає витягуванню (не зображений): фіг.1 та 5. Потім він тягне за рукоятку 8 закриваючого важеля 6 у напрямку стрілки А, для повороту важеля навколо його шарніра 11, який потім тягне тяговий стрижень 7 вгору вздовж шарніра 13 та примушує рухому частину 2 опускатися (стрілка В) у напрямку нерухомої частини 1: фіг.2, 3 та 6, 7. Закрите положення досягається, коли закриваючий важіль знаходиться, по суті, у горизонтальному положенні, а тягові стрижні - у вертикальному положенні: фіг. 4 та 8. У цій точці периферійні кромки 9, 10 порожнин 4, 5 прилягають одна до одної і повинні забезпечити хорошу герметизацію пристрою. Пристрій, згідно з винаходом, вбудований у кавоварочну машину, яка містить звичайні елементи, зокрема, бачок дляводи, нагріваючий елемент, насос для подачі води у порожнину 5 та канали для входу води. Ці різні елементи не показані на фігура х. Коли пристрій знаходиться у повністю закритому положенні (фіг. 4 та S), можна включати насос для подачі води у порожнині 4, 5: потім вода тече на речовину, яка підлягає витягуванню, наприклад, кава, і напій витікає під деталлю 1 у ча шку (не зображена). У кінці витягування користувач відкриває пристрій за допомогою підняття вгору закриваючого важеля 6, що призводить до повороту тягового стрижня 7 назад навколо його осі 12 повороту та підняттю рухомої частини 2. Таким чином, користувач може видалити використаний контейнер і тим самим пристрій готовий для наступного витягування. На фіг. 9 та 10 показаний розріз спеціального варіанту виконання пристрою, згідно з винаходом. Порожнина не показана у нерухомій частині, оскільки ознаки відносяться насамперед до рухомої частини 2. Ця частина 2 має порожнину 5, яка має нижню периферійну кромку 30. Капсула, яка підлягає витягуванню, позначена позицією 20. Порожнина 5 установлена з можливістю переміщення на кульовій опорі 22, центр 21 якої знаходиться, по суті, у середній точці між двома порожнинами 4, 5. Коли деталь 2 закрита, порожнина може зсуватися у залежності від контур у капсули 20, і кромка 10 встановлюється для правильного прилягаючого до кромки 9 порожнини 4.
