Розчіплювач мінімальної напруги змінного та постійного струму для автоматичних вимикачів

Завантажити PDF файл.

Формула / Реферат

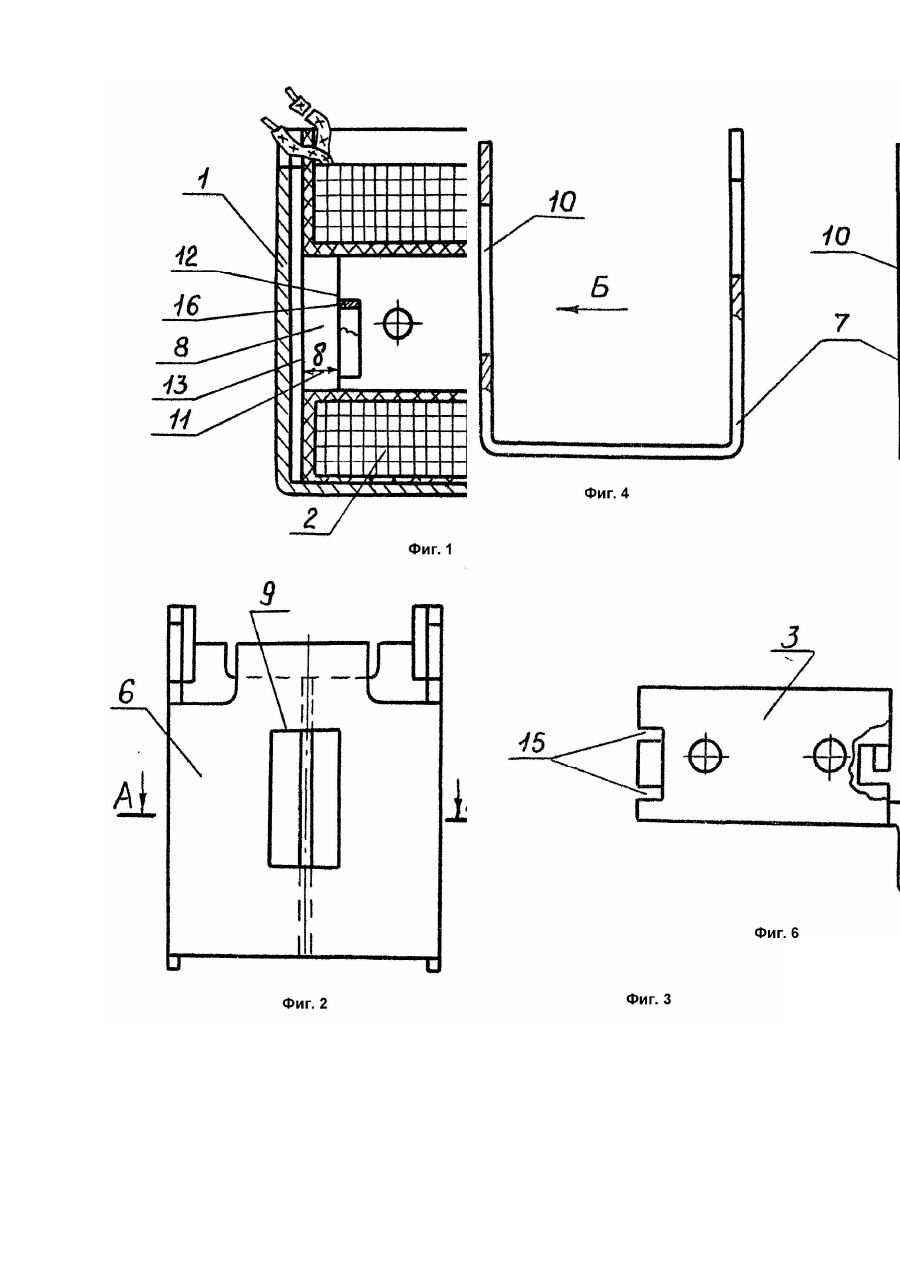

Расцепитель минимального напряжения переменного и постоянного тока для автоматических выключателей, содержащий электромагнитную систему, включающую в себя сердечник, катушку, якорь, пружину возврата якоря и электромагнитный экран, отличающийся тем, что сердечник выполнен из прямоугольной обоймы и U-образной скобы, имеющих прямоугольные отверстия, причем отверстие в обойме выполнено на стороне, противоположной симметричному стыку двух сторон обоймы, отверстие в U-образной скобе выполнено на одной из боковых сторон, обойма и скоба сочленены таким образом, что их плоскости симметрии, проходящие через прямоугольные отверстия, совпадают, при этом обойма и скоба образуют прямоугольный стакан, в котором расположена катушка, прямоугольное отверстие которой совмещено с прямоугольными отверстиями, выполненными в обойме и U-образной скобе, в отверстия установлен выполненный прямоходовым подпружиненный якорь таким образом, что между торцом якоря, находящимся внутри отверстия катушки, и стенкой обоймы образован воздушный рабочий зазор, равный величине хода якоря.

Текст

Изобретение относится к электротехнике, в частности к низковольтным электрическим аппаратам, а именно к узлам автоматических выключателей. Известен расцепитель минимального напряжения переменного и постоянного тока для автоматических выключателей, содержащий электромагнитную систему, включающую в себя сердечник с катушкой, поворотный якорь, пружину возврата якоря и экран. На сердечнике в пазу под экраном установлен тонкостенный полюсный наконечник из ферромагнитного материала, причем его боковые стороны отогнуты под углом 90° к плоскости полюсного наконечника, охватывают якорь с трех сторон и направлены навстречу движения якоря. Сердечник и якорь представляют собой пакеты стальных пластин, сердечник снабжен полюсным наконечником. Этот расцепитель также представляет собой сложную конструкцию, сердечник и якорь которой состоят из пакетов пластин различной конфигурации, имеет большое количество деталей и габариты, не позволяющее встроить его в малогабаритный выключатель. В основу изобретения поставлена задача создания расцепителя минимального напряжения переменного и постоянного тока для автоматических выключателей, в котором благодаря конструктивному выполнению сердечника достигается компактное расположение деталей расцепителя и за счет этого обеспечивается уменьшение его габаритов, позволяющее использовать расцепитель в малогабаритных автоматических выключателях, а также повышается технологичность сборки расцепителя. Поставленная задача решается тем, что в расцепителе минимального напряжения переменного и постоянного тока для автоматических выключателей, содержащем электромагнитную систему, включающую в себя сердечник, катушку, якорь, пружину возврата якоря и электромагнитный экран, согласно изобретению, сердечник выполнен из прямоугольной обоймы и U-образной скобы, имеющих прямоугольные отверстия, причем отверстие в обойме выполнено на стороне, противоположной симметричному стыку двух сторон обоймы, а отверстие в U-образной скобе выполнено на одной из боковых сторон, обойма и скоба сочленены таким образом, что их плоскости симметрии, проходящие через прямоугольные отверстия, совпадают, при этом обойма и скоба образуют прямоугольный стакан, в котором расположена катушка, прямоугольное отверстие которой совмещено с прямоугольными отверстиями, выполненными в обойме и Uобразной скобе, в отверстия установлен выполненный прямоходовым подпружиненный якорь таким образом, что между торцом якоря, находящимся внутри отверстия катушки, и стенкой обоймы образован воздушный рабочий зазор, равный величине хода якоря. Именно за счет выполнения сердечника из прямоугольной обоймы и U-образной скобы, имеющих прямоугольные отверстия, и сочлененных таким образом, что их плоскости симметрии, проходящие через прямоугольные отверстия, совпадают, образуя при этом прямоугольный стакан, в котором расположена катушка, прямоугольное отверстие которой совмещено с прямоугольными отверстиями, выполненными в обойме и Uобразной скобе, и в это отверстие установлен выполненный прямоходовым подпружиненный якорь таким образом, что между торцом якоря, находящимся внутри отверстия катушки, и стенкой обоймы образован воздушный рабочий зазор, равный величине хода якоря, достигается выполнение поставленной задачи: за счет компактного расположения деталей достигается уменьшение габаритов расцепителя, что позволяет использовать его в малогабаритных автоматических выключателях, а также повышается технологичность сборки расцепителя. Сущность изобретения поясняется чертежами (фиг.1 - 6). На фиг.1 изображен расцепитель минимального напряжения в разрезе; на фиг.2 и 3 - обойма сердечника; на фиг.4 и 5 - U-образная скоба; на фиг.6 - якорь (без экрана для исполнения расцепителя постоянного тока). Расцепитель (фиг.1) содержит сердечник 1, катушку 2, якорь 3, упор 4, рабочую пружину 5. Сердечник 1 состоит из обоймы 6 (фиг.2 и 3) и U-образный скобы 7, катушка 2 имеет прямоугольное отверстие 8, такие же отверстия 9 и 10 (фиг.2, 3 и фиг.4, 5) выполнены в обойме 6 и U-образной скобе 7. В эти отверстия установлен якорь 3 с воздушным рабочим зазором d 11, расположенным между торцом 12 якоря 3 и стенкой 13 обоймы 6. Якорь 3 установлен с возможностью взаимодействия своим упором 4 с рейкой 14 автоматического выключателя. На торце якоря выполнены пазы 15, в которые установлен электромагнитный экран 16 в виде гильзы. Работа расцепителя заключается в следующем. В рабочем режиме автоматического выключателя катушка 2 расцепителя находится под напряжением, якорь 3 во втянутом положении удерживается при переходе переменного тока через ноль за счет воздействия электромагнитного экрана на основной магнитный поток, вызывая изменения его величины и фазы. При снижении напряжения ниже допустимого или при полном его исчезновении пружина 5 отбрасывает якорь 3, который своим упором 4 воздействует на рейку 14 автоматического выключателя, вызывая его отключение. Таким образом, предложенная малогабаритная, компактная, простая в сборке конструкция позволяет осуществить функциональную роль расцепителя минимального напряжения и допускает его установку в малогабаритном выключателе.

Дивитися

Додаткова інформація

Назва патенту англійською

Releaser of minimal alternating and constant voltage for automatic opening circuit breakers

Автори англійською

Huschyn Vladyslav Yakovych, Kostiuk Volodymyr Andriiovych, Postolnyk Viacheslav Mykolaiovych

Назва патенту російською

Расцепитель минимального напряжения переменного и постоянного тока для автоматический выключателей

Автори російською

Гущин Владислав Яковлевич, Костюк Владимир Андреевич, Постольник Вячеслав Николаевич

МПК / Мітки

МПК: H01H 71/12, H01F 7/08

Мітки: змінного, напруги, мінімальної, автоматичних, розчіплювач, вимикачів, струму, постійного
