Планетарна муфта
Номер патенту: 51362
Опубліковано: 12.07.2010
Автори: Кривицький Андрій Олександрович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Планетарна муфта, що містить ведучу півмуфту, виконану у вигляді розміщеної на валу сонячної шестірні, з'єднаної за допомогою шести сателітів з веденою півмуфтою, утворюючи зовнішнє зубчасте зачеплення, сателіти вільно встановлені на пальцях, закріплених у веденій півмуфті, у сателітах виконані торцеві порожнини, в які встановлені пружини у вигляді спіралей Архімеда і з'єднують сателіти з пальцями, яка відрізняється тим, що сонячна шестірня ведучої півмуфти виконана у вигляді зубчастого колеса з внутрішніми зубами, з'єднаного за допомогою одного або більше сателітів з веденою півмуфтою, виконаною у вигляді водила, утворюючи внутрішнє зубчасте зачеплення, сателіти вільно встановлені на пальцях, закріплених у водилі, у сателітах виконані торцеві порожнини, в які встановлені пружини у вигляді спіралей Архімеда і з'єднують сателіти з пальцями.
Текст

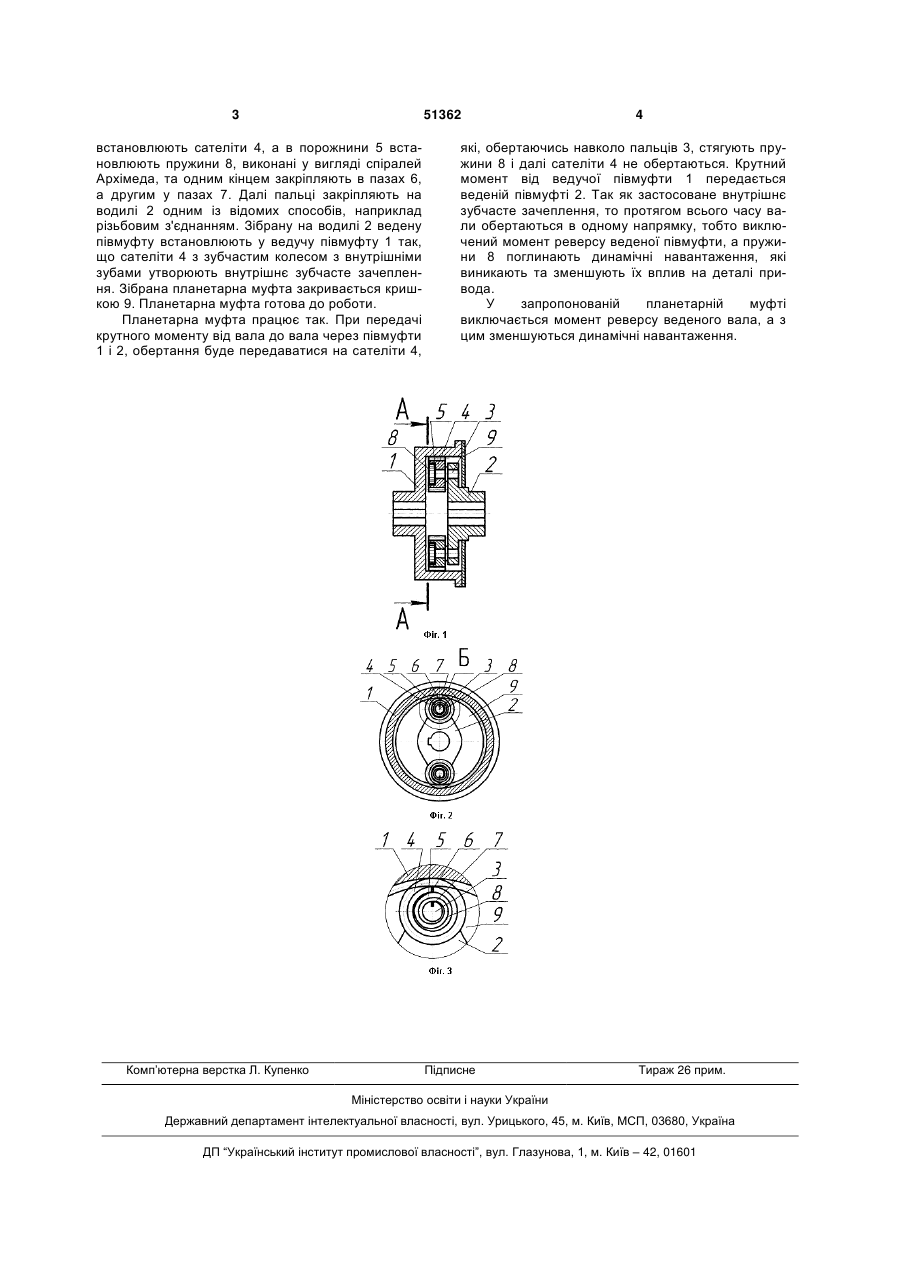

Планетарна муфта, що містить ведучу півмуфту, виконану у вигляді розміщеної на валу сонячної шестірні, з'єднаної за допомогою шести сателітів з веденою півмуфтою, утворюючи зовнішнє зубчасте зачеплення, сателіти вільно встановлені 3 51362 встановлюють сателіти 4, а в порожнини 5 встановлюють пружини 8, виконані у вигляді спіралей Архімеда, та одним кінцем закріпляють в пазах 6, а другим у пазах 7. Далі пальці закріпляють на водилі 2 одним із відомих способів, наприклад різьбовим з'єднанням. Зібрану на водилі 2 ведену півмуфту встановлюють у ведучу півмуфту 1 так, що сателіти 4 з зубчастим колесом з внутрішніми зубами утворюють внутрішнє зубчасте зачеплення. Зібрана планетарна муфта закривається кришкою 9. Планетарна муфта готова до роботи. Планетарна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, обертання буде передаватися на сателіти 4, Комп’ютерна верстка Л. Купенко 4 які, обертаючись навколо пальців 3, стягують пружини 8 і далі сателіти 4 не обертаються. Крутний момент від ведучої півмуфти 1 передається веденій півмуфті 2. Так як застосоване внутрішнє зубчасте зачеплення, то протягом всього часу вали обертаються в одному напрямку, тобто виключений момент реверсу веденої півмуфти, а пружини 8 поглинають динамічні навантаження, які виникають та зменшують їх вплив на деталі привода. У запропонованій планетарній муфті виключається момент реверсу веденого вала, а з цим зменшуються динамічні навантаження. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary clutch
Автори англійськоюStrilets Oleh Romanovych, Kryvytskyi Andrii Oleksandrovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюПланетарная муфта
Автори російськоюСтрилец Олег Романович, Кривицкий Андрей Александрович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
Мітки: муфта, планетарна
