Пружна муфта
Номер патенту: 51361
Опубліковано: 12.07.2010
Автори: Марчук Назар Миколайович, Стрілець Володимир Миколайович, Стрілець Олег Романович
Формула / Реферат
Пружна муфта, що містить ліву і праву півмуфти з кулачками спеціального профілю, поєднані між собою змієподібною пружиною, яка відрізняється тим, що на зовнішніх циліндричних поверхнях півмуфт виконані прямобічні кулачки і западини, крім того, прямобічні кулачки виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями так, що при збиранні пружної муфти ці ділянки прямобічних кулачків, що виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями, розміщаються у западинах, на обох торцевих поверхнях кулачків півмуфт виконані отвори, у які встановлені підковоподібні пружини, а до бічних граней кулачків і днищ западин прикріплені, наприклад приклеєні гумові прокладки, гумові прокладки, які приклеєні до днищ западин, гасять радіальні коливання, які виникають із-за неспіввісності валів.
Текст

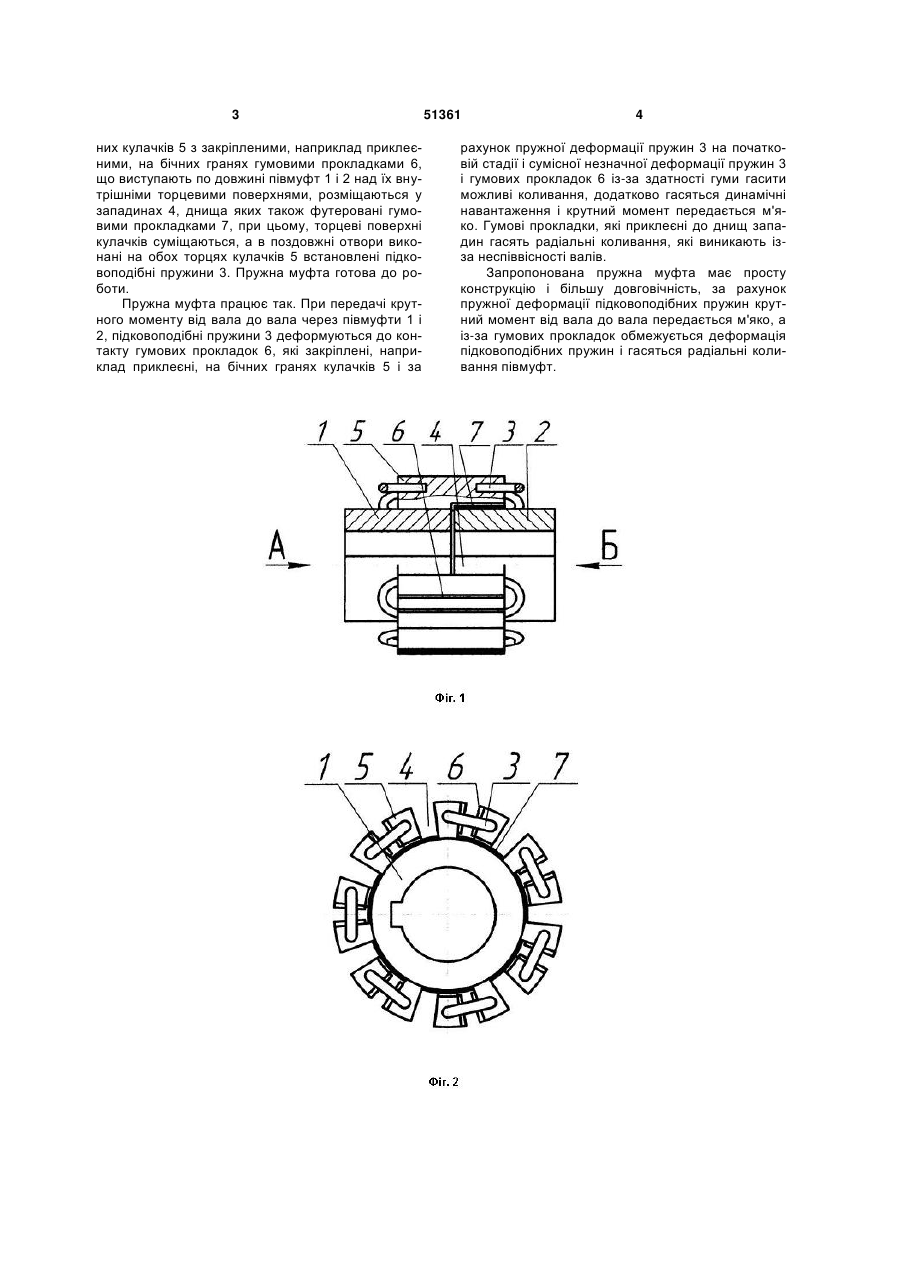

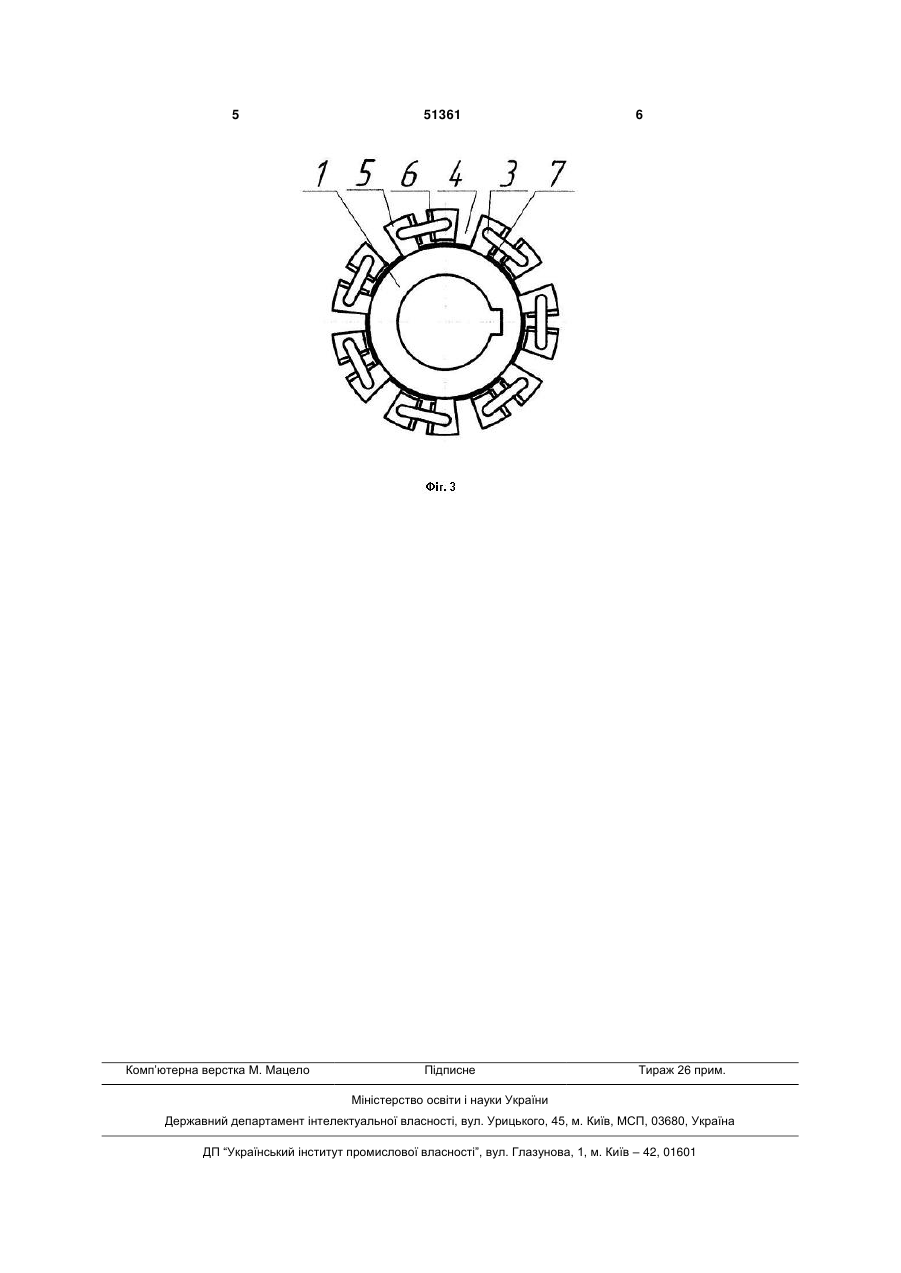

Пружна муфта, що містить ліву і праву півмуфти з кулачками спеціального профілю, поєднані між собою змієподібною пружиною, яка відрізняється тим, що на зовнішніх циліндричних поверхнях півмуфт виконані прямобічні кулачки і запади 3 них кулачків 5 з закріпленими, наприклад приклеєними, на бічних гранях гумовими прокладками 6, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 4, днища яких також футеровані гумовими прокладками 7, при цьому, торцеві поверхні кулачків суміщаються, а в поздовжні отвори виконані на обох торцях кулачків 5 встановлені підковоподібні пружини 3. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються до контакту гумових прокладок 6, які закріплені, наприклад приклеєні, на бічних гранях кулачків 5 і за 51361 4 рахунок пружної деформації пружин 3 на початковій стадії і сумісної незначної деформації пружин 3 і гумових прокладок 6 із-за здатності гуми гасити можливі коливання, додатково гасяться динамічні навантаження і крутний момент передається м'яко. Гумові прокладки, які приклеєні до днищ западин гасять радіальні коливання, які виникають ізза неспіввісності валів. Запропонована пружна муфта має просту конструкцію і більшу довговічність, за рахунок пружної деформації підковоподібних пружин крутний момент від вала до вала передається м'яко, а із-за гумових прокладок обмежується деформація підковоподібних пружин і гасяться радіальні коливання півмуфт. 5 Комп’ютерна верстка М. Мацело 51361 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Marchuk Nazar Mykolaiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Марчук Назар Николаевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
Код посилання
<a href="https://ua.patents.su/3-51361-pruzhna-mufta.html" target="_blank" rel="follow" title="База патентів України">Пружна муфта</a>
