F16D 7/04 — храпового типу

Номер патенту: 105006

Опубліковано: 10.04.2014

Автор: Падован Чезаре

МПК: F16D 7/04

Мітки: муфта, обертального, передачі, запобіжна, руху

Формула / Реферат:

1. Запобіжна муфта для передачі обертального руху, яка включає:ведучу частину (10) і ведену частину (12), що здатні обертатися навколо однієї і тієї ж осі обертання (X) і, відповідно, забезпечені першим пристроєм (14, 24), що передає обертальний момент, і другим пристроєм (30, 36, 40, 52, 60, 62), що передає обертальний момент, які оснащені передніми зубчатими вінцями (24, 40, 60, 62), що нормально зчіплюються один з одним для...

Номер патенту: 36731

Опубліковано: 16.04.2001

Автори: Ель-Бадарін Джавад Ізмаїл, Кузнєцов Юрій Миколайович, Ель-Дахабі Фарук Вахід, Жук Руслан Олегович, Тривайло Михайло Семенович

МПК: F16D 7/04

Мітки: муфта, запобіжна

Текст:

...завдяки двохступінчасті жорсткості муфта, різко змінюючи в точці j0 свою нелінійність, зменшує вібрації та динамічні навантаження в приводі. Із збільшенням навантаження кут повороту ексцентриків із зубчастими колесами зростає, внаслідок чого збільшується і деформація пружних кілець. При досягненні граничного навантаження ексцентрики повернуться на кут, дещо більший 180°, і відбудеться роз'єднання півмуфт, а зубчасті колеса з ексцентриками...

Номер патенту: 34231

Опубліковано: 15.02.2001

Автори: Романець Арсен Адамович, Нагорняк Степан Григорович

МПК: F16D 7/04

Мітки: кулачкова, муфта, запобіжна

Текст:

...точки В до крайньої точки С. При цьому осьова сила підтиску кулачків півмуфт на ділянці BС зростає (фіг. 4) від Fmin до Fкінц. Значення Fкінц. Дорівнює Fкінц = ( FyA + Cпр ( rc - ra )tga 2 , , де rc - відстань від поздовжньої осі муфти до точки С. Слід зазначити, що відстань в осьовому напрямку між точками А і С дорівнює висоті зачеплення кулачків h1. Після повного виходу кулачків півмуфт із зачеплення наявність осьового зусилля Fкінц....

Номер патенту: 33215

Опубліковано: 15.02.2001

Автор: Павх Ігор Іванович

МПК: F16D 7/04, F16D 43/00

Мітки: запобіжна, планетарна, муфта

Текст:

...з пружним вузлом, згідно винаходу вводиться те що пружний вузел , виконаний у вигляді тарілкоподібного диску , який встановлений на f ступ енев ій в тулц і, к отра чер ез о порн ий п ідши пник під тисн ута регу льованою пружиною, а до зовнішньої поверхні тарілкоподібного диску закріплений циліндроподібний кожух який з іншого боку розта , шований в кільцевому пазу веденої півмуфти . Планетарна запобіжна муфта зображена на фіг.і , фіг.2 -...

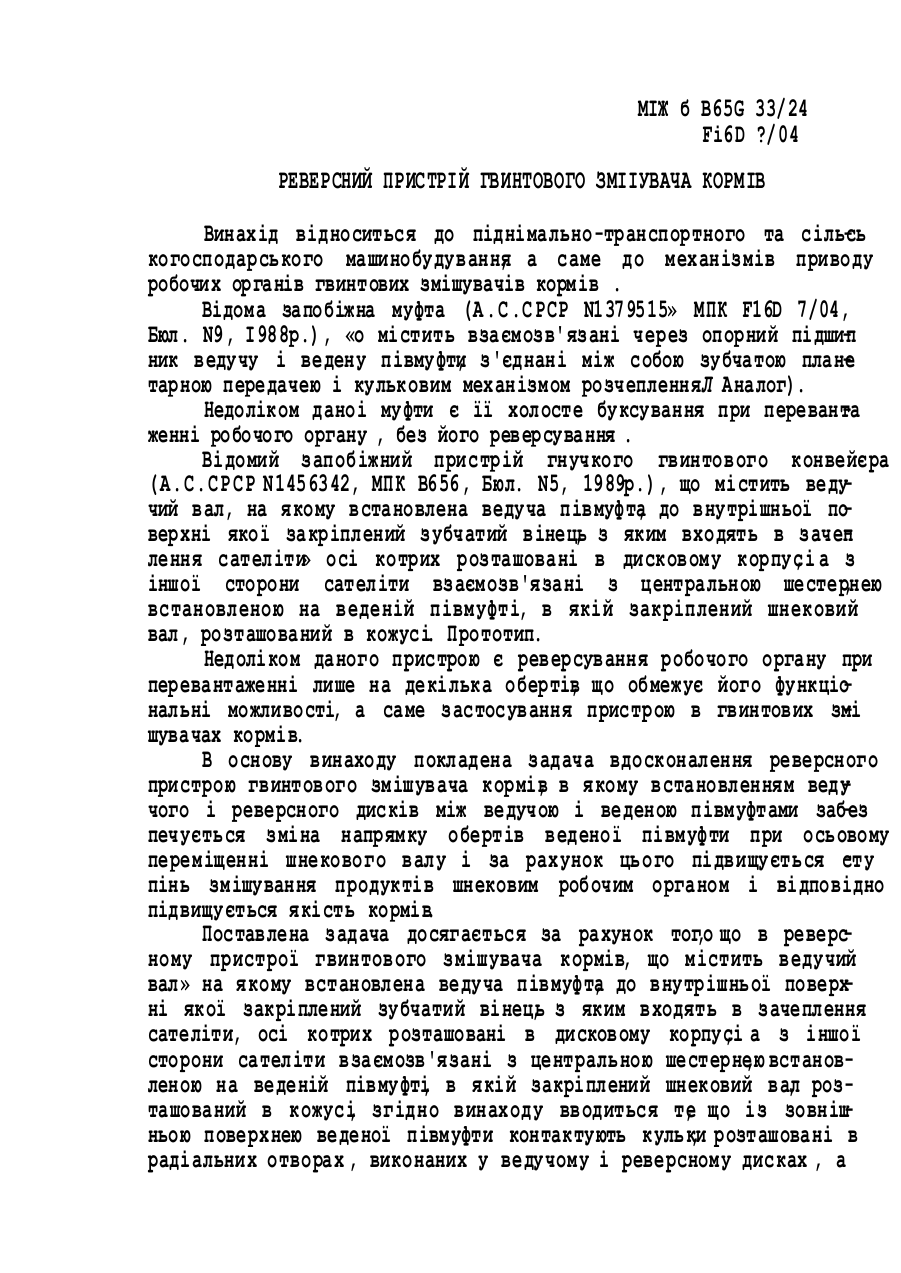

Номер патенту: 31900

Опубліковано: 15.12.2000

Автор: Павх Ігор Іванович

МПК: B65G 33/24, F16D 7/04

Мітки: пристрій, реверсний, кормів, змішувача, гвинтового

Текст:

...шпонки 10 закріплений шнековий вал , виконаний у вигляді циліндричного валу І1 та закріпленого до нього гвинтового ребра12, розташованого в кожусі 13. Для зменшення зношення контактуючих поверхонь між ося ми 6 сателітів 5 та отворами дискового корпусу ? встановлені антифрикційні втулки 14, а мік торцевими поверхнями шестерні8 і дискового корпусу 7 розташовані опорні кульки 15. Із зовнішньою поверхнею веденої півмуфти 9 контактують кульки 16,...

Номер патенту: 31899

Опубліковано: 15.12.2000

Автори: Павх Ігор Іванович, Гевко Роман Богданович

МПК: B65G 33/24, F16D 7/04

Мітки: гвинтового, пристрій, запобіжний, конвейєра, гнучкого

Текст:

...біжним пристроєм. Запобіжний пристрій містить взаємозв'язані через опорний підшипник і ведучу 2 і ведену 3 півмуфти, з'єднані між собою зубчатою планетарною передачею Центральна шестерня 4 виконана на . ведучій півмуфті 2, а зубчатий вінець 5 на внутрішній поверхні веденої півмуфти З, З центральною шестернею 4 і зубчатим вінцем 5 входять в зачеплення сателіти б, осі ? яких розташовані в проміжному диску 3, який зв'язаний з корпусом 9 за...
