Просторова магнітна система
Номер патенту: 51438
Опубліковано: 15.02.2005
Автори: Плахтир Олег Олегович, Ставинський Ростислав Андрійович, Ставинський Андрій Андрійович
Формула / Реферат
Просторова магнітна система, яка містить грановані ярма та стержні у вигляді груп пакетів, що шихтовані з прямокутних пластин, яка відрізняється тим, що пластини згруповані в ділянках кожного стержня таким чином, що площини пластин однієї групи взаємно перехрещуються з площинами пластин іншої групи.

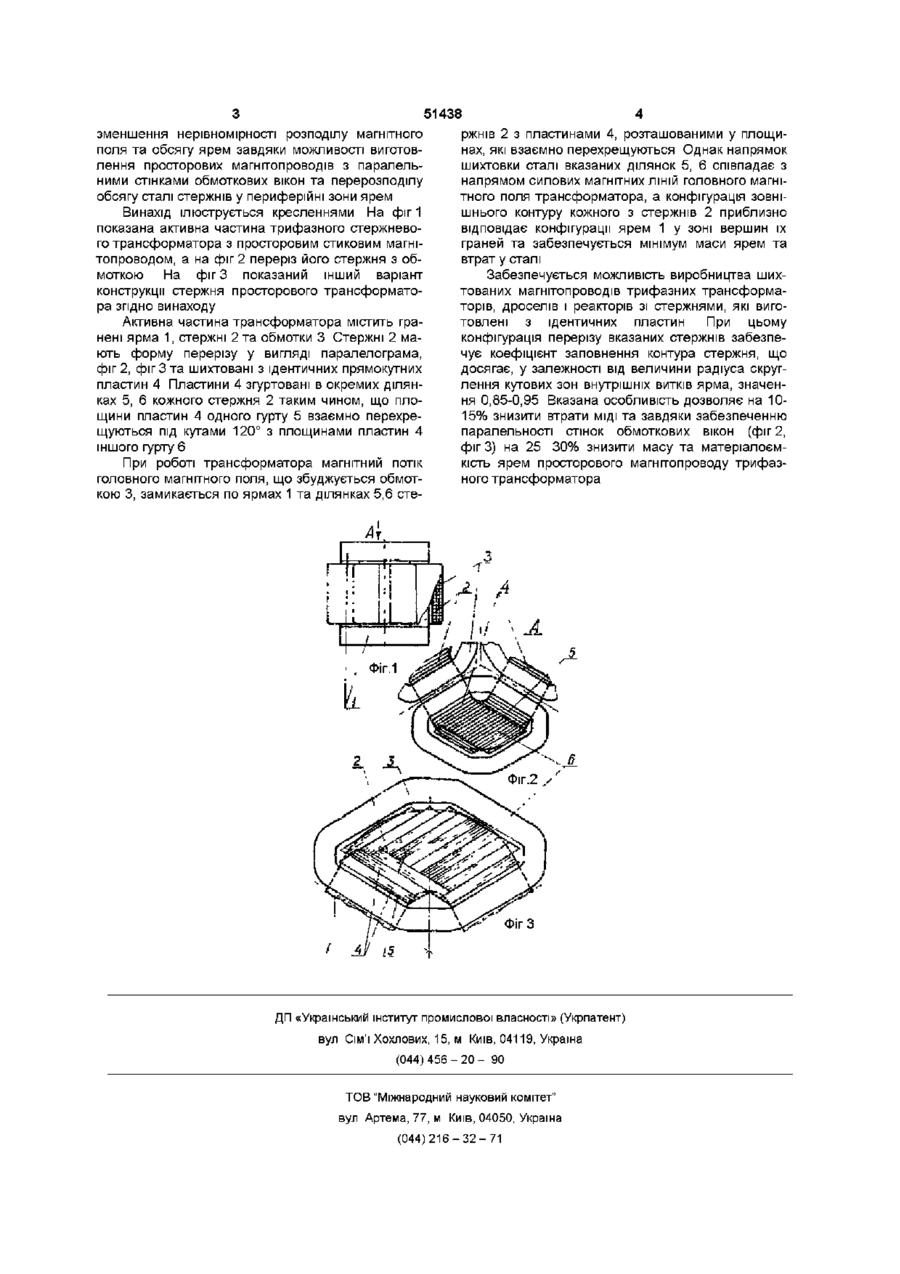

Текст
Просторова магнітна система, що містить гранені ярма та стержні у вигляді груп пакетів, що шихтовані з прямокутних пластин, яка відрізняється тим, що пластини згруповані в ділянках кожного стержня таким чином, що площини пластин однієї групи взаємно перехрещуються з площинами пластин іншої групи Винахід відноситься до галузі трансформаторобудування, може бути використаний при виробництві трифазних трансформаторів та реакторів різної потужності та вирішує задачу спрощення технології їх виробництва, або зниження матеріалоємкості Відомо (Тихомиров ИМ Расчет трансформаторов Учеб пособ для вузов Изд 4-е, перераб и доп М , "Энергия", 1976, с 368 ,371, 385) про просторову магнітну систему, що містить стержні, які мають форму перерізу у вигляді ступеневої фігури та шихтовані з прямокутних пластин, а також ярма Подібні конструкції відрізняються тим, що при їх складанні, з метою зниження матеріалоємкості, використовуються пластини електротехнічної сталі різної ширини При цьому наявність пластин, які мають різні розміри, ускладнює заготовку листів і зборку магнітної системи Крім того, електромагнітною особливістю вказаної конструкції є значна нерівномірність розподілу магнітного потоку по перерізу ярма, що причиняє додаткові втрати та акустичний шум діл магнітного потоку у ярмі завдяки конструкції стержнів незначний, так як переріз стержня зменшується у напрямках периферійних зон ярем В основу винаходу поставлено задачу удосконалення конструкції і конфігурації магнітопроводів просторової магнітної системи, у якої нова сукупність конструктивних ознак забезпечує технологічну можливість виготовлення шихтованих стержнів магнітопроводів трансформаторів, дроселів і реакторів малої та середньої потужності зі зниженням трудоємкості виробництва, та зниженням матеріалоємкості Поставлена задача вирішується тим, що у просторової магнітної системи, що містить гранені ярма та стержні у вигляді груп пакетів, що шихтовані з прямокутних пластин, згідно з винаходом пластини згуртовані в ділянках кожного стержня таким чином, що площини пластин одного гурту взаємно перехрещуються з площинами пластин іншого гурту Сукупність вказаних ознак, тобто виконання кожного стержня шихтованими з прямокутних пластин, які згуртовані в ділянках кожного стержня таким чином, що площини пластин одного гурту взаємно перехрещуються з площинами пластин іншого гурту, забезпечує зниження трудоємкості виробництва, а також зниження матеріалоємкості трансформатора Трудоемкость знижується шляхом виконання стержнів магнітопровода з ідентичних прямокутних пластин, у зв'язку з чим при виробництві стержнів використовується лише одна конфігурація розкрою смуги електротехнічної сталі Матеріалоємкість знижується з причин підвищення коефіцієнта заповнення площини контура стержня і витка обмотки сталлю, а також з причини Згідно З ІНШИМ джерелом (а с СССР № 1312653, кл Н 01 F 27/24) також відомо про просторову магнітну систему, що містить гранені ярма та стержні у вигляді груп пакетів шихтованих з прямокутних пластин Вказана конструкція прийнята у якості прототипу і відрізняється тим, що з метою перерозподілу магнітного потоку по перерізу ярма, пластини стержнів зсунути у горизонтальній площині таким чином, що забезпечуються випуклі та вогнул бокові сторони пакетів Однак значним недоліком вказаної конструкції також с значна трудоемкость виробництва при використанні у стержнях пластин різної ширини Крім того, перерозпо 00 со Ю 51438 ржнів 2 з пластинами 4, розташованими у площизменшення нерівномірності розподілу магнітного нах, які взаємно перехрещуються Однак напрямок поля та обсягу ярем завдяки можливості виготовшихтовки сталі вказаних ділянок 5, 6 співпадає з лення просторових магнітопроводів з паралельнапрямом силових магнітних ЛІНІЙ ГОЛОВНОГО магніними стінками обмоткових вікон та перерозподілу тного поля трансформатора, а конфігурація зовніобсягу сталі стержнів у периферійні зони ярем шнього контуру кожного з стержнів 2 приблизно Винахід ілюструється кресленнями На фіг 1 відповідає конфігурації ярем 1 у зоні вершин їх показана активна частина трифазного стержневограней та забезпечується мінімум маси ярем та го трансформатора з просторовим стиковим магнівтрат у сталі топроводом, а на фіг 2 переріз його стержня з обмоткою На фіг 3 показаний інший варіант Забезпечується можливість виробництва шихконструкції стержня просторового трансформатотованих магнітопроводів трифазних трансформара згідно винаходу торів, дроселів і реакторів зі стержнями, які виготовлені з ідентичних пластин При цьому Активна частина трансформатора містить граконфігурація перерізу вказаних стержнів забезпенені ярма 1, стержні 2 та обмотки 3 Стержні 2 мачує коефіцієнт заповнення контура стержня, що ють форму перерізу у вигляді паралелограма, досягає, у залежності від величини радіуса скругфіг 2, фіг 3 та шихтовані з ідентичних прямокутних лення кутових зон внутрішніх витків ярма, значенпластин 4 Пластини 4 згуртовані в окремих діляння 0,85-0,95 Вказана особливість дозволяє на 10ках 5, 6 кожного стержня 2 таким чином, що пло15% знизити втрати МІДІ та завдяки забезпеченню щини пластин 4 одного гурту 5 взаємно перехрепаралельності стінок обмоткових вікон (фіг 2, щуються під кутами 120° з площинами пластин 4 фігЗ) на 25 30% знизити масу та матеріалоєміншого гурту 6 кість ярем просторового магнітопроводу трифазПри роботі трансформатора магнітний потік ного трансформатора головного магнітного поля, що збуджується обмоткою 3, замикається по ярмах 1 та ділянках 5,6 сте ФігЗ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюSpatial magnetic system
Автори англійськоюStavynskyi Andrii Andriiovych, Stavynskyi Rostyslav Andriiovych
Назва патенту російськоюПространственная магнитная система
Автори російськоюСтавинский Андрей Андреевич, Ставинский Ростислав Андреевич
МПК / Мітки
МПК: H01F 27/24, H01F 27/28
Мітки: система, просторова, магнітна
