Спосіб отримання поризованої поверхні бетонних виробів

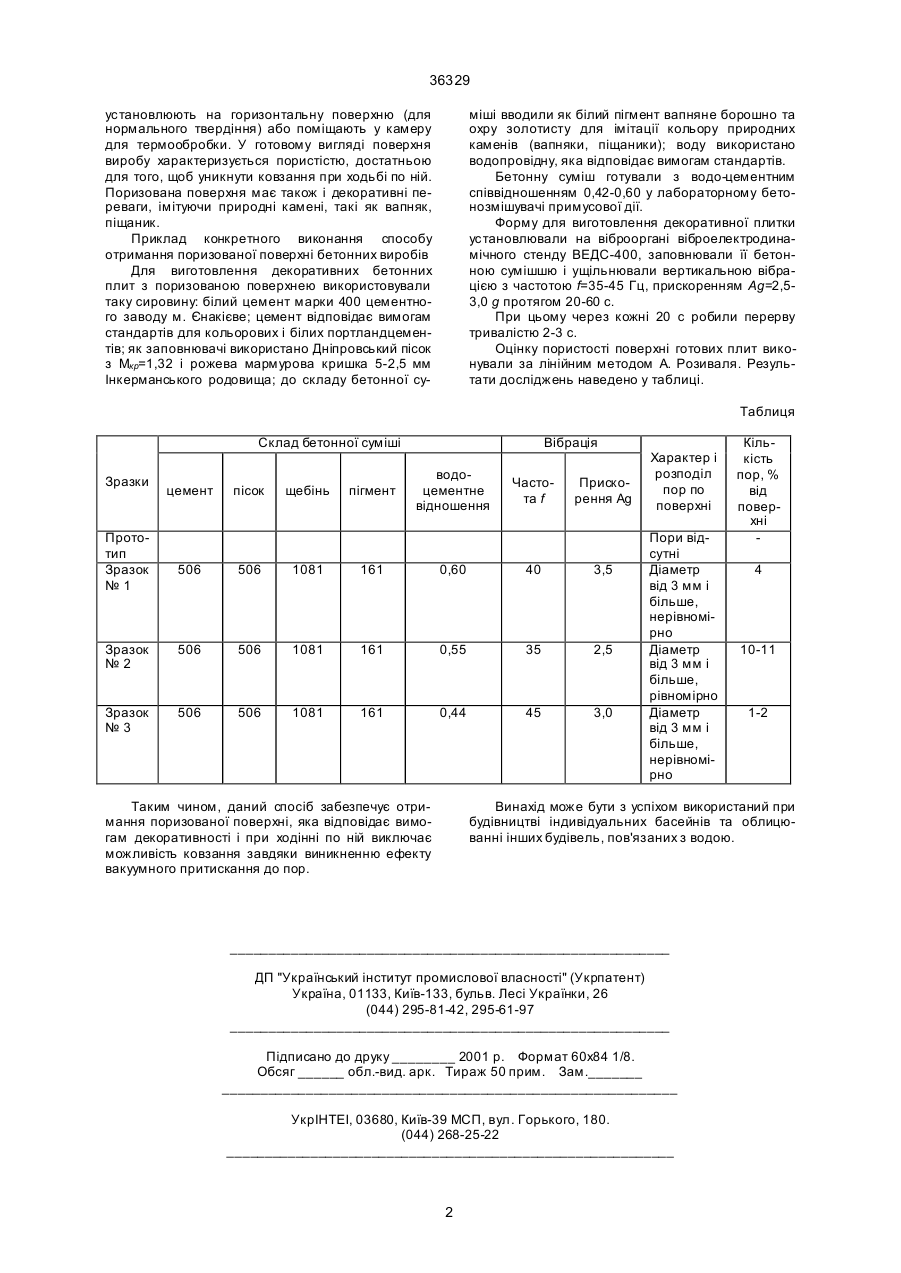

Спосіб отримання поризованої поверхні бетонних виробів, який передбачає укладання бетонної суміші в форму, змащену мастилом, ущільнення і термообробку, який відрізняється тим, що після нанесення мастила виконують пилевидний набризг води на внутрішню поверхню форми, а потім укладають бетонну суміш з водо-цементним співвідношенням 0,42-0,60 і піддають її вертикальній вібрації з частотою f=35-45 Гц і прискоренням Ag=2,5-3,0 g протягом 20-60 c з перервами тривалістю 2-3 с через кожні 20 с. (19) (21) 99126589 (22) 03.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Калашник Володимир Олександрович, Тимофєєв Ростислав Гарійович, Федоренко Ігор Володимирович, Лисняк Володимир Петрович, Макаров Борис Семенович (73) Калашник Володимир Олександрович, Тимофєєв Ростислав Гарійович, Федоренко Ігор Володимирович, Лисняк Володимир Петрович, Макаров Борис Семенович 36329 установлюють на горизонтальну поверхню (для нормального твердіння) або поміщають у камеру для термообробки. У готовому вигляді поверхня виробу характеризується пористістю, достатньою для того, щоб уникнути ковзання при ходьбі по ній. Поризована поверхня має також і декоративні переваги, імітуючи природні камені, такі як вапняк, піщаник. Приклад конкретного виконання способу отримання поризованої поверхні бетонних виробів Для виготовлення декоративних бетонних плит з поризованою поверхнею використовували таку сировину: білий цемент марки 400 цементного заводу м. Єнакієве; цемент відповідає вимогам стандартів для кольорових і білих портландцементів; як заповнювачі використано Дніпровський пісок з Мкр=1,32 і рожева мармурова кришка 5-2,5 мм Інкерманського родовища; до складу бетонної су міші вводили як білий пігмент вапняне борошно та охру золотисту для імітації кольору природних каменів (вапняки, піщаники); воду використано водопровідну, яка відповідає вимогам стандартів. Бетонну суміш готували з водо-цементним співвідношенням 0,42-0,60 у лабораторному бетонозмішувачі примусової дії. Форму для виготовлення декоративної плитки установлювали на віброоргані віброелектродинамічного стенду ВЕДС-400, заповнювали її бетонною сумішшю і ущільнювали вертикальною вібрацією з частотою f=35-45 Гц, прискоренням Ag=2,53,0 g протягом 20-60 с. При цьому через кожні 20 с робили перерву тривалістю 2-3 с. Оцінку пористості поверхні готових плит виконували за лінійним методом А. Розиваля. Результати досліджень наведено у таблиці. Таблиця Склад бетонної суміші Зразки Прототип Зразок №1 цемент пісок щебінь пігмент Вібрація водоцементне відношення Частота f Прискорення Ag 506 506 1081 161 0,60 40 3,5 Зразок №2 506 506 1081 161 0,55 35 2,5 Зразок №3 506 506 1081 161 0,44 45 3,0 Таким чином, даний спосіб забезпечує отримання поризованої поверхні, яка відповідає вимогам декоративності і при ходінні по ній виключає можливість ковзання завдяки виникненню ефекту вакуумного притискання до пор. Характер і розподіл пор по поверхні Пори відсутні Діаметр від 3 мм і більше, нерівномірно Діаметр від 3 мм і більше, рівномірно Діаметр від 3 мм і більше, нерівномірно Кількість пор, % від поверхні 4 10-11 1-2 Винахід може бути з успіхом використаний при будівництві індивідуальних басейнів та облицюванні інших будівель, пов'язаних з водою. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
