Спосіб одержання подвійного дифосфату рубідію-кобальту (іі)

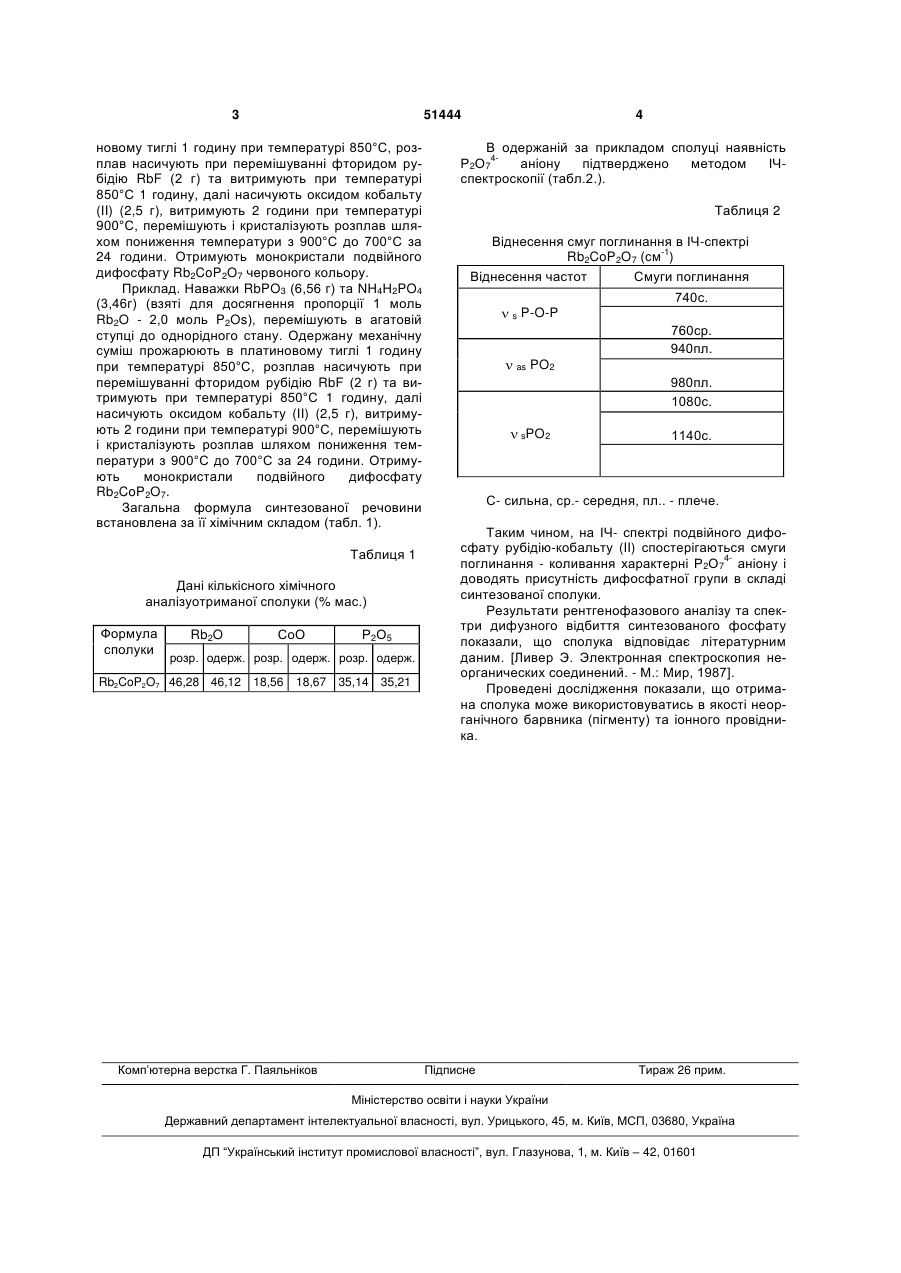

Спосіб одержання подвійного дифосфату рубідію-кобальту (II), що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш RbPO3 та NH4H2PO4 з відповідним мольним співвідношенням для досягнення пропорції 1,0 моль 3 51444 новому тиглі 1 годину при температурі 850°С, розплав насичують при перемішуванні фторидом рубідію RbF (2 г) та витримують при температурі 850°С 1 годину, далі насичують оксидом кобальту (II) (2,5 г), витримують 2 години при температурі 900°С, перемішують і кристалізують розплав шляхом пониження температури з 900°С до 700°С за 24 години. Отримують монокристали подвійного дифосфату Rb2CoP2O7 червоного кольору. Приклад. Наважки RbPO3 (6,56 г) та NH4H2PO4 (3,46г) (взяті для досягнення пропорції 1 моль Rb2O - 2,0 моль P2Os), перемішують в агатовій ступці до однорідного стану. Одержану механічну суміш прожарюють в платиновому тиглі 1 годину при температурі 850°С, розплав насичують при перемішуванні фторидом рубідію RbF (2 г) та витримують при температурі 850°С 1 годину, далі насичують оксидом кобальту (II) (2,5 г), витримують 2 години при температурі 900°С, перемішують і кристалізують розплав шляхом пониження температури з 900°С до 700°С за 24 години. Отримують монокристали подвійного дифосфату Rb2CoP2O7. Загальна формула синтезованої речовини встановлена за її хімічним складом (табл. 1). Таблиця 1 Дані кількісного хімічного аналізуотриманої сполуки (% мас.) Формула сполуки Rb2O СоО Р2 О5 розр. одерж. розр. одерж. розр. одерж. Rb2CoP2O7 46,28 46,12 18,56 18,67 Комп’ютерна верстка Г. Паяльніков 35,14 35,21 4 В одержаній за прикладом сполуці наявність Р2О74аніону підтверджено методом ІЧспектроскопії (табл.2.). Таблиця 2 Віднесення смуг поглинання в ІЧ-спектрі Rb2CoP2O7 (см-1) Віднесення частот Смуги поглинання 740с. s P-O-P 760ср. 940пл. as PO2 980пл. 1080с. sPO2 1140с. С- сильна, ср.- середня, пл.. - плече. Таким чином, на ІЧ- спектрі подвійного дифосфату рубідію-кобальту (II) спостерігаються смуги поглинання - коливання характерні Р2О74- аніону і доводять присутність дифосфатної групи в складі синтезованої сполуки. Результати рентгенофазового аналізу та спектри дифузного відбиття синтезованого фосфату показали, що сполука відповідає літературним даним. [Ливер Э. Электронная спектроскопия неорганических соединений. - М.: Мир, 1987]. Проведені дослідження показали, що отримана сполука може використовуватись в якості неорганічного барвника (пігменту) та іонного провідника. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
