Спосіб очищення внутрішньої поверхні ємностей і пристрій для його здійснення

Завантажити PDF файл.

Формула / Реферат

1. Спосіб очищення внутрішньої поверхні ємності, який полягає в діянні на відкладення ударних хвиль пневмовибуху, які чергуються з механічним діянням на них джерела ударних хвиль, який відрізняється тим, що механічне діяння джерела ударних хвиль виконують одночасно з діянням ударної хвилі.

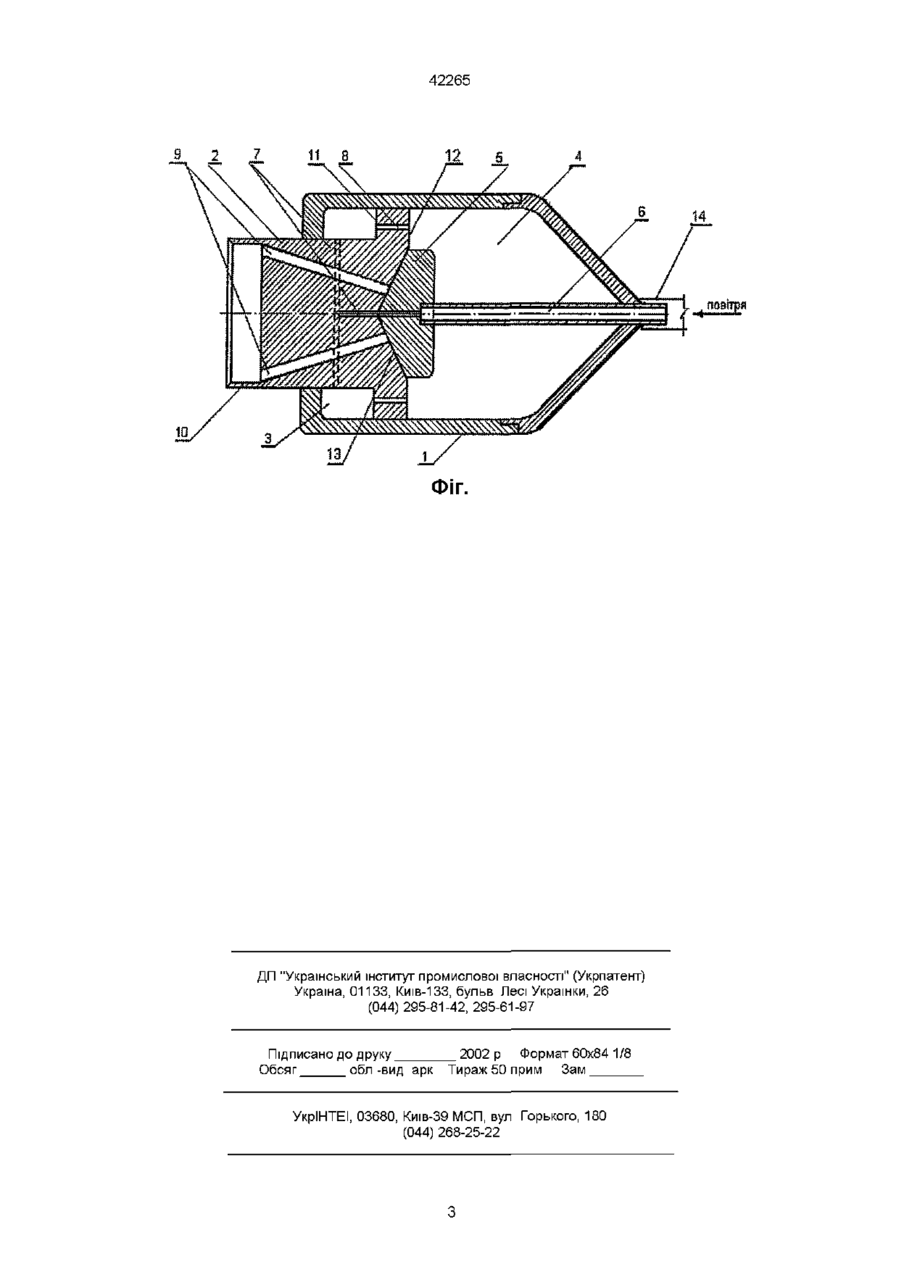

2. Пристій для очищення внутрішньої поверхні ємності, який містить порожнистий корпус, розташований в ньому диференціальний поршень з утворенням вхідної камери, сполученої з джерелом стисненого повітря через отвори, виконані в поршні, нагнітальної камери, отворів, які сполучають нагнітальну камеру з зовнішнім середовищем, який відрізняється тим, що джерелом механічного діяння на відкладення є диференціальний поршень, зовнішня частина якого виконана у вигляді стакана з загостреними краями.

Текст

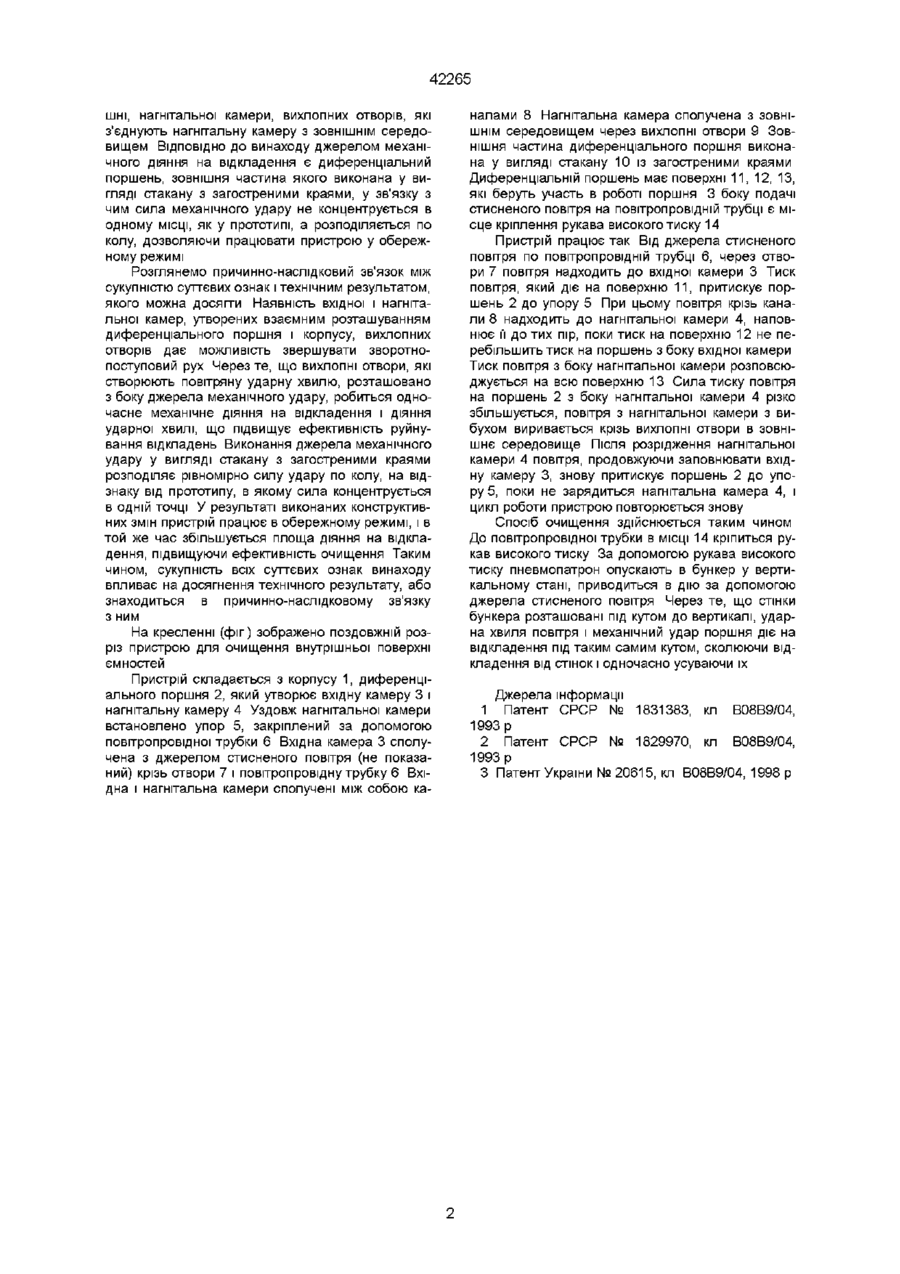

1 Спосіб очищення внутрішньої поверхні ємності, який полягає в ДІЯННІ на відкладення ударних хвиль пневмовибуху, які чергуються з механічним діянням на них джерела ударних хвиль, який відрізняється тим, що механічне діяння джерела ударних хвиль виконують одночасно з діянням ударної хвилі 2 Пристрій для очищення внутрішньої поверхні ємності, який містить порожнистий корпус, розташований в ньому диференціальний поршень з утворенням вхідної камери, сполученої з джерелом стисненого повітря через отвори, виконані в поршні, нагнітальної камери, отворів, які сполучають нагнітальну камеру з ЗОВНІШНІМ середовищем, який відрізняється тим, що джерелом механічного діяння на відкладення є диференціальний поршень, зовнішня частина якого виконана у вигляді стакана з загостреними краями Винахід відноситься до області очищення ємностей від відкладень, може бути використаний для очищення бункерів, трубопроводів, каналів та інших ємнісних споруд, виконаних з маломіцних матеріалів від відкладень будь-якого характеру Відомий спосіб очищення трубопроводу за допомогою пневмовибуху [1], який полягає в ДІЯННІ на відкладення в трубопроводі ударних хвиль рідини, які утворюються порцією рідини, яка витікає з вихлопних отворів пневмопатрону з надзвуковою розташована з протилежного боку від джерела стисненого повітря, виконана у вигляді конусу ШВИДКІСТЮ Відомий пристрій для очищення внутрішньої поверхні трубопроводу [2], який містить порожнистий корпус і встановлений в ньому ступінчастий поршень, який утворює вхідну камеру, сполучену з ЗОВНІШНІМ середовищем за допомогою вихлопних отворів Найбільш близькими за технічною сутністю до винаходу, що пропонується, є спосіб очищення внутрішньої поверхні трубопроводу [3], який полягає в по черзі діючих на відкладення ударних хвиль пневмовибуху і механічного діяння на них джерела ударних хвиль і пристрій для його здійснення, який містить порожнистий корпус, установлений в ньому диференціальний поршень з утворенням вхідної камери, сполученої з джерелом стисненого повітря, нагнітальної камери, сполученої з ЗОВНІШНІМ середовищем за допомогою ви хлопних отворів, спрямованих під кутом до поверхні, що очищується, носова частина пристрою, яка Всі ВІДОМІ способи малоефективні при очи щенні таких ємностей, як бункери, тому що направлення сили, діючої на відкладення, або сходиться з поверхнею відкладень, що не дає бажаного результату, або перпендикулярно поверхні, що може привести до зруйнування стінок ємності А також для застосування відомих пристроїв і способів необхідні складні додаткові пристосування, не завжди безпечні для людини До основи винаходу поставлено задачу створення способу і пристрою, простих в застосуванні, які не вимагають додаткових пристосувань і дозволяють ефективно чистити внутрішню поверхню бункерів, які мають крихке облицювання, за рахунок чого розширилась би галузь застосування пристрою і способу, а також підвищилась би ефективність очищення Указана задача вирішується тим, що діяння ударних хвиль, ВІДПОВІДНО ДО винаходу, виконують одночасно з механічним діянням джерела ударних хвиль і в одному напрямку, що підвищує ефективність руйнування відкладень Для реалізації даного способу передбачено пристрій для очищення внутрішньої поверхні ємностей (пневмопатрон), який містить порожнистий корпус, установлений в ньому диференціальний поршень з утворенням вхідної камери, сполученої з джерелом стисненого повітря, за допомогою отворів, виконаних у пор ю (О 42265 шні, нагнітальної камери, вихлопних отворів, які з'єднують нагнітальну камеру з ЗОВНІШНІМ середовищем ВІДПОВІДНО ДО винаходу джерелом механічного діяння на відкладення є диференціальний поршень, зовнішня частина якого виконана у вигляді стакану з загостреними краями, у зв'язку з чим сила механічного удару не концентрується в одному МІСЦІ, як у прототипі, а розподіляється по колу, дозволяючи працювати пристрою у обережному режимі Розглянемо причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, якого можна досягти Наявність вхідної і нагнітальної камер, утворених взаємним розташуванням диференціального поршня і корпусу, вихлопних отворів дає можливість звершувати зворотнопоступовий рух Через те, що вихлопні отвори, які створюють повітряну ударну хвилю, розташовано з боку джерела механічного удару, робиться одночасне механічне діяння на відкладення і діяння ударної хвилі, що підвищує ефективність руйнування відкладень Виконання джерела механічного удару у вигляді стакану з загостреними краями розподіляє рівномірно силу удару по колу, на відзнаку від прототипу, в якому сила концентрується в одній точці У результаті виконаних конструктивних змін пристрій працює в обережному режимі, і в той же час збільшується площа діяння на відкладення, підвищуючи ефективність очищення Таким чином, сукупність всіх суттєвих ознак винаходу впливає на досягнення технічного результату, або знаходиться в причинно-наслідковому зв'язку з ним На кресленні (фіг) зображено поздовжній розріз пристрою для очищення внутрішньої поверхні ємностей Пристрій складається з корпусу 1, диференціального поршня 2, який утворює вхідну камеру 3 і нагнітальну камеру 4 Уздовж нагнітальної камери встановлено упор 5, закріплений за допомогою повітропровідної трубки 6 Вхідна камера 3 сполучена з джерелом стисненого повітря (не показаний) крізь отвори 7 і повітропровідну трубку 6 Вхідна і нагнітальна камери сполучені між собою ка налами 8 Нагнітальна камера сполучена з ЗОВНІШНІМ середовищем через вихлопні отвори 9 Зовнішня частина диференціального поршня виконана у вигляді стакану 10 із загостреними краями Диференціальній поршень має поверхні 11, 12, 13, які беруть участь в роботі поршня 3 боку подачі стисненого повітря на повітропровідній трубці є місце кріплення рукава високого тиску 14 Пристрій працює так Від джерела стисненого повітря по повітропровідній трубці 6, через отвори 7 повітря надходить до вхідної камери 3 Тиск повітря, який діє на поверхню 11, притискує поршень 2 до упору 5 При цьому повітря крізь канали 8 надходить до нагнітальної камери 4, наповнює її до тих пір, поки тиск на поверхню 12 не перебільшить тиск на поршень з боку вхідної камери Тиск повітря з боку нагнітальної камери розповсюджується на всю поверхню 13 Сила тиску повітря на поршень 2 з боку нагнітальної камери 4 різко збільшується, повітря з нагнітальної камери з вибухом виривається крізь вихлопні отвори в зовнішнє середовище Після розрідження нагнітальної камери 4 повітря, продовжуючи заповнювати вхідну камеру 3, знову притискує поршень 2 до упору 5, поки не зарядиться нагнітальна камера 4, і цикл роботи пристрою повторюється знову Спосіб очищення здійснюється таким чином До повітропровідної трубки в МІСЦІ 14 кріпиться рукав високого тиску За допомогою рукава високого тиску пневмопатрон опускають в бункер у вертикальному стані, приводиться в дію за допомогою джерела стисненого повітря Через те, що стінки бункера розташовані під кутом до вертикалі, ударна хвиля повітря і механічний удар поршня діє на відкладення під таким самим кутом, сколюючи відкладення від стінок і одночасно усуваючи їх Джерела інформації 1 Патент СРСР № 1831383, кл В08В9/04, 1993 р 2 Патент СРСР № 1829970, кл В08В9/04, 1993 р 3 Патент України №20615, кл В08В9/04, 1998 р 42265 повітря ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22

Дивитися

Додаткова інформація

Автори англійською

Honcharov Serhii Stepanovych, Kozlov Andrii Oleksandrovych

Автори російською

Гончаров Сергей Степанович, Козлов Андрей Александрович

МПК / Мітки

МПК: B08B 9/04

Мітки: спосіб, здійснення, поверхні, внутрішньої, очищення, ємностей, пристрій
