Спосіб очищення внутрішньої поверхні трубопроводу і пристрій для його здійснення

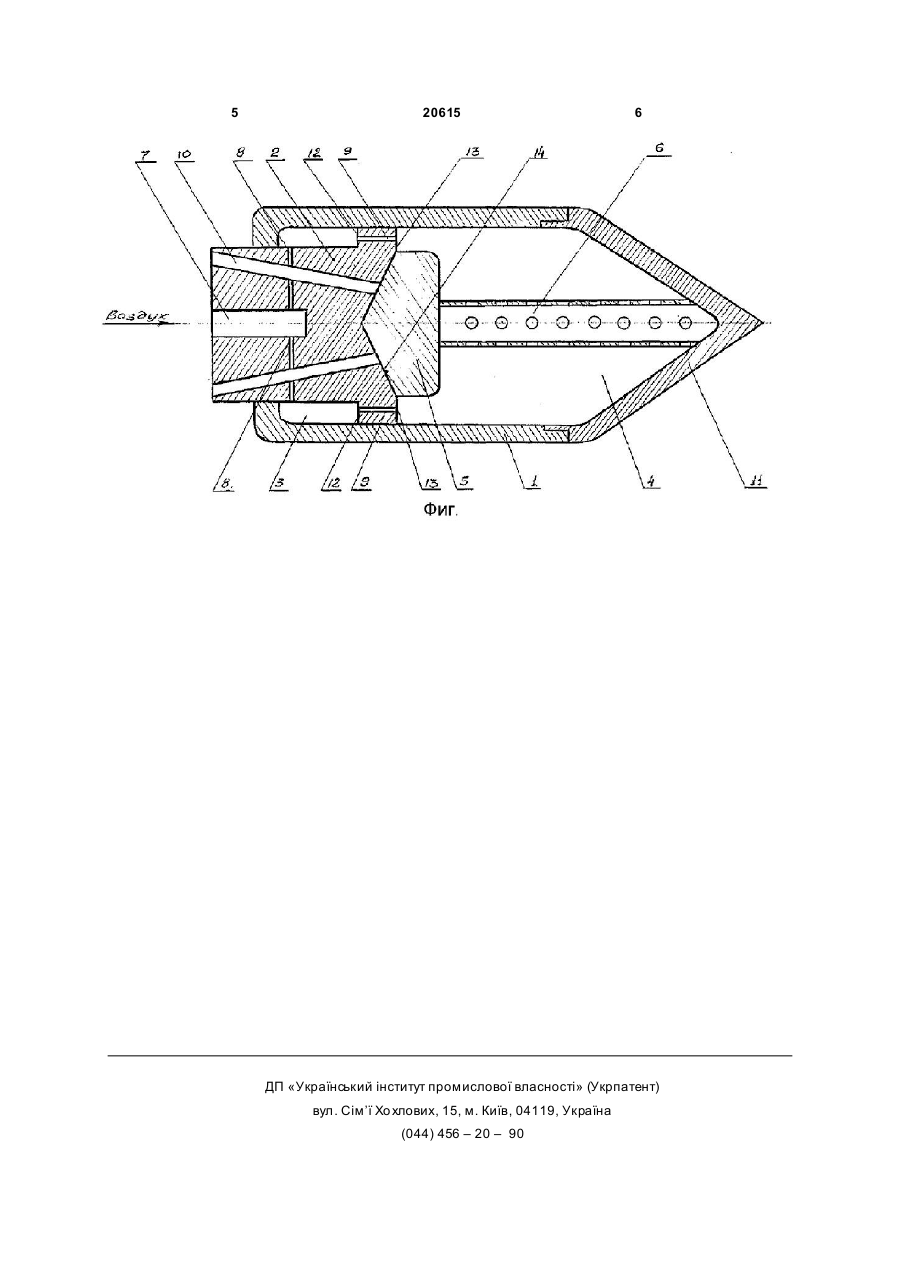

1. Способ очистки внутренней поверхности трубопровода, заключающийся в воздействии на отложения в тр убопроводе ударными волнами пневмовзрыва со сверхзвуковой скоростью, отличающийся тем, что воздействие ударной волны пневмовзрыва на отложения чередуют с механическим воздействием на них источника ударных волн. 3 20615 4 жения, распространялись бы как под углом к очисовокупность всех признаков предполагаемого щаемой поверхности трубопровода, так и вдоль изобретения влияет на достижение технического трубопровода в сторону продвижения очищающерезультата, т.е. находится в причинного устройства, обеспечивая разрушение фронследственной связи с ним. тальных отложений, и за счет этого восстанавлиНа чертеже изображен продольный разрез валась бы пропускная способность устройства для очистки внутренней поверхности трубопроводов, полностью заросших отложениятрубопровода. Оно состоит из корпуса 1, диффеми, и в то же время не разрушались бы стенки ренциального поршня 2, который образует входтрубопровода. ную камеру 3 и нагнетательную камеру 4. Вдоль Поставленная задача решается тем, что вознагнетательной камеры установлен упор 5, закредействие ударных волн пневмовзрыва согласно пленный с помощью перфорированной трубы 6. изобретению чередуют с механическим воздейстВходная камера 3 сообщается с источником сжавием на них источника ударных волн, т.е. самого того воздуха (не показан) через отверстия 7 и 8. устройства. Для реализации данного способа преВходная и нагнетательная камеры сообщены медусмотрено устройство для очистки внутренней жду собой отверстиями 9. Нагнетательная камера поверхности трубопровода (пневмопатрон), сосообщена с окружающей средой через выхлопные держащее полый корпус, установленный в нем отверстия 10. Носовая часть устройства имеет дифференциальный поршень с образованием насадку в виде конуса 11. Дифференциальный входной камеры, сообщенной с источником сжатопоршень имеет поверхности 12, 13, 14, участвуюго воздуха посредством отверстий, выполненных в щие в работе поршня. поршне, и нагнетательной камеры. Согласно изоУстройство работает следующим образом. От бретению в поршне выполнены выхлопные отверисточника сжатого воздуха через отверстия 7 и 8 стия, направленные под углом к очищаемой повоздух поступает в приемную камеру 3. Давление верхности и сообщавшие нагнетательную камеру воздуха, воздействующее на торцевую поверхс внешней средой, а носовая часть устройства, ность 12, прижимает поршень к упору 5. При этом расположенная с противоположной стороны от воздух через каналы 9 переходит в нагнетательисточника сжатого воздуха, выполнена в виде коную камеру 4, наполняет ее до тех пор, пока давнуса. Вы хлопные отверстия расположены под угление на поверхность 13 не превысит давление на лом к очищаемой поверхности, причем составпоршень со стороны входной камеры. Поршень ляющая силы удара пневмовзрыва, параллельная сдвигается в сторону источника сжатого воздуха, очищаемой поверхности, больше составляющей, т.е. отодвигается от упора 5. Давление воздуха со перпендикулярной очищаемой поверхности. стороны нагнетательной камеры распространится Рассмотрим причинно-следственную связь на всю поверхность 14. Сила давления воздуха на между совокупностью существенных признаков и поршень 2 со стороны нагнетательной камеры 4 достигаемым техническим результатом. Наличие резко увеличится, воздух из нагнетательной камевходной и нагнетательной камер, образованных ры со взрывом вырывается через выхлопные отвзаимным расположением дифференциального верстия в окружающую среду. После разрежения поршня и корпуса, выхлопных отверстий дает нагнетательной камеры 4 воздух, продолжая навозможность поршню совершать возвратнополнять входную камеру, снова прижимает порпоступательные движения. Наличие выхлопных шень 2 к упору 5, пока не зарядится нагнетательотверстий в поршне значительно упрощает констная камера 4, и цикл работы устройства рукцию устройства, т.к. отпадает необходимость в повторяется. наличии промежуточной камеры, и воздух выбраСпособ очистки осуществляется следующим сывается из нагнетательной камеры непосредстобразом. Пневмопатрон помещается в заполненвенно в окружающую среду, а в прототипе воздух, ный жидкостью трубопровод. Выброс сжатого возпроходя из нагнетательной камеры через выхлопдуха из выхлопных отверстий пневмопатрона споные отверстия, разворачивается на 120°, в ресобствуе т образованию ударной волны о стенки зультате чего сила пневмовзрыва снижается, т.е. трубопровода, разрушая отложения, находящиеся расположение выхлопных отверстий по заявляена стенках. Под воздействием реактивной силы мому устройству усилит действие пневмовзрыва, пневмопатрон отбрасывается вперед, ударяя свочто в свою очередь увеличит реактивную силу, ей конической частью в препятствия, возникшие толкающую пневмопатрон вперед, а наличие кона его пути, разрушая и х. При этом сила выхлопа нусной насадки вызовет разрушение фронтальных направлена таким образом, что ее составляющая, отложений. Расположение выхлопных отверстий направленная параллельно очищаемой поверхнопод углом к очищаемой поверхности, при котором сти, больше составляющей, направленной персоставляющая силы удара, параллельная очипендикулярно очищаемой поверхности. Это пощаемой поверхности, больше составляющей, зволяет удалять отложения скалыванием, не перпендикулярной очищаемой поверхности, поповреждая очищаемую поверхность. Использовазволяет скалывать отложения с поверхности, что ние заявляемых способа и устройства для очистки предотвратит разрушение стенки очищаемого совнутренней поверхности трубопровода позволит оружения. Чередование пневмовзрыва и механиповысить эффективность и качество очистки труческого воздействия на отложения позволит побопроводов и различных гидротехнических соорувысить качество очистки. Таким образом, жений. 5 20615 6 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
