Фіксаційно-реабілітаційна механічна шина “методист” для розробки рухів у плечовому суглобі

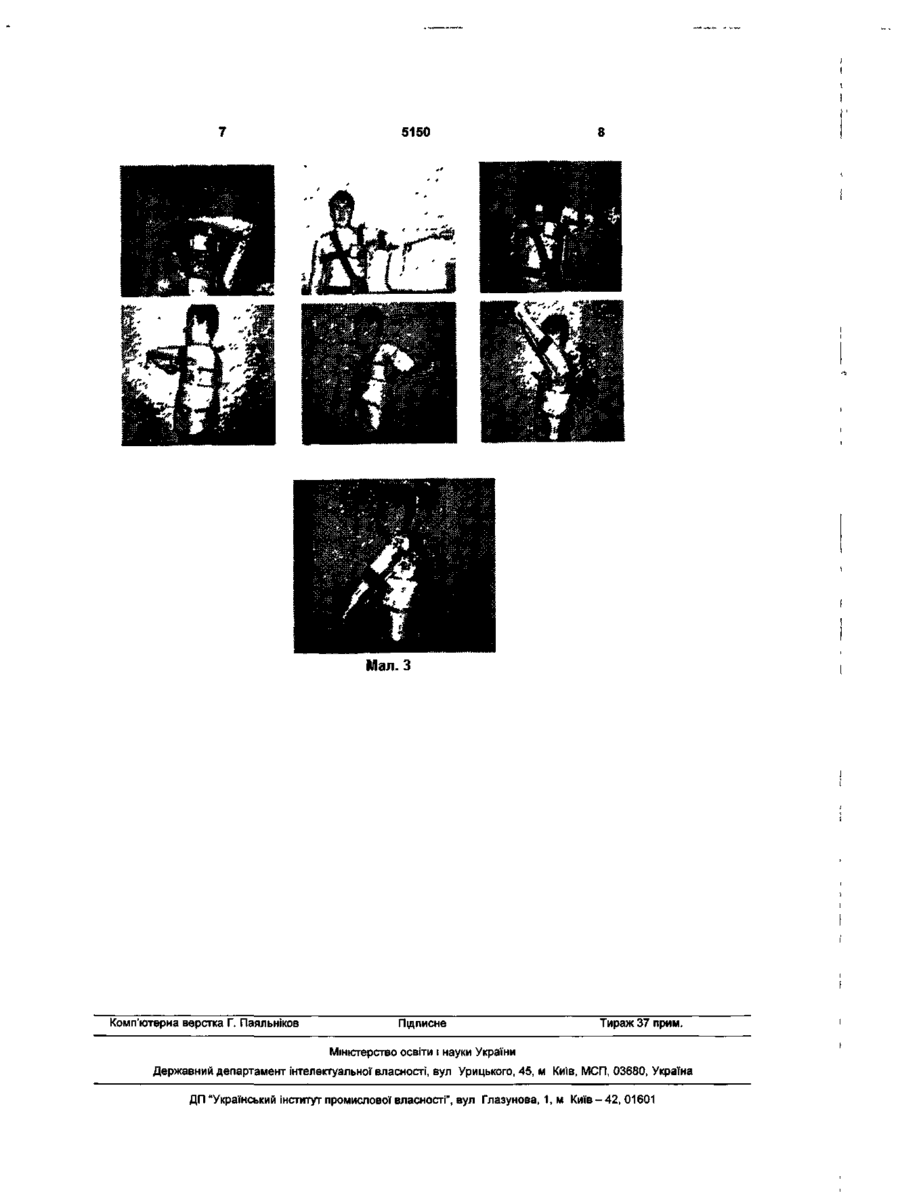

Фіксаційно-реабілітаційна механічна шина для розробки рухів у плечовому суглобі, що містить рамку, стійку для фіксації шини до тулуба, ложемент для фіксації передпліччя, яка відрізняється тим, що вона додатково має ложемент для фіксації плеча, черв'ячні механізми, вісь обертання плечового ложемента й стійку з дугоподібним пазом. Корисна модель відноситься до медицини, а саме до травматології та ортопедії, і призначений для механічної розробки рухів у плечовому суглобі, реабілітації хворих зі складною патологією, якою є переломи та переломо-вивихи проксимального відділу плечової кістки. Відомі: апарат-коромисло; конструкції ХНДІ ОТ, різні пристрої, пристосування для розробки рухів у плечовому суглобі, що засновані на активних і пасивних рухах, а також з цією метою використовуються імобілізаційні імпровізовані пов'язки - торакобрахіальна гіпсова пов'язка з гіпсовою лонгетою для плеча та передпліччя, абдукційна шина ЦІТО (1,2,3,4). Недоліком відомих пристроїв є те, що жоден з них не забезпечує механічної дозованої розробки рухів, не дозволяє розробляти дозовані обмежені рухи - відведення, розгинання, згинання і ротаційні рухи в плечовому суглобі. Зазначені недоліки частково вирішені в абдукційній пов'язці для динамічної імобілізації плечового суглоба, котру ми взяли як прототип (5). Вона складається з рамки та стійки для кріплення до грудної клітки та ложемента на ділянці передпліччя і ліктьового суглоба, з'єднаних між собою металевою дугоподібною телескопічною штангою, що дозволяє регулювати кут відведення плеча від 60° до 90°. Шина дозволяє також виконувати пасивні і активні рухи в плечовому та ліктьовому суглобах. Цей пристрій-пов'язка має ряд переваг над відомими, за рахунок своєї компактності, може використовуватися для імобілізації та реабілітації верхньої кінцівки. Недоліком цієї абдукційної гіпсової пов'язки є те, що за допомогою її можна здійснювати тільки відведення кінцівки. Досить тривала післятравматична та післяопераційна імобілізація плечового суглоба при переломах і переломо-вивихах проксимального відділу плечової кістки приводить до виникненню аддукційної та сгинально-ротаційної контрактури плечового суглоба. Для попередження цих ускладнень необхідні ранні пасивні рухи в плечовому суглобі. В основу корисної моделі поставлена задача удосконалити шину для плечового суглоба, яка виконувала фіксаційну та реабілітаційну функції, що дозволить відновити обсяг рухів у плечовому суглобі після операційного лікування шляхом дозованих пасивних рухів в плечовому суглобі у всіх площинах. Поставлена задача вирішується тим, що фіксаційно-реабілітаційна механічна шина „Методист" для розробки рухів у плечовому суглобі, що складається з рамки, стійки для фіксації шини до тулуба, ложемента для фіксації передпліччя, відповідно до корисної моделі додатково має ложемент для фіксації плеча, черв'ячні механізми, вісь обертання плечового ложемента і стійку з дугоподібним пазом. Сутність фіксаційно-реабілітаційної механічної шини „Методист", що заявляється, для розробки рухів у плечовому суглобі пояснюємо фігурами. Фіг. 1 Загальний вигляд механічної шини з описом складових частин. Фіг. 2 Загальний вигляд черв'ячного механізму. о> 5150 Мал. 3 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
