Мітла для підмітання площ та тротуарів

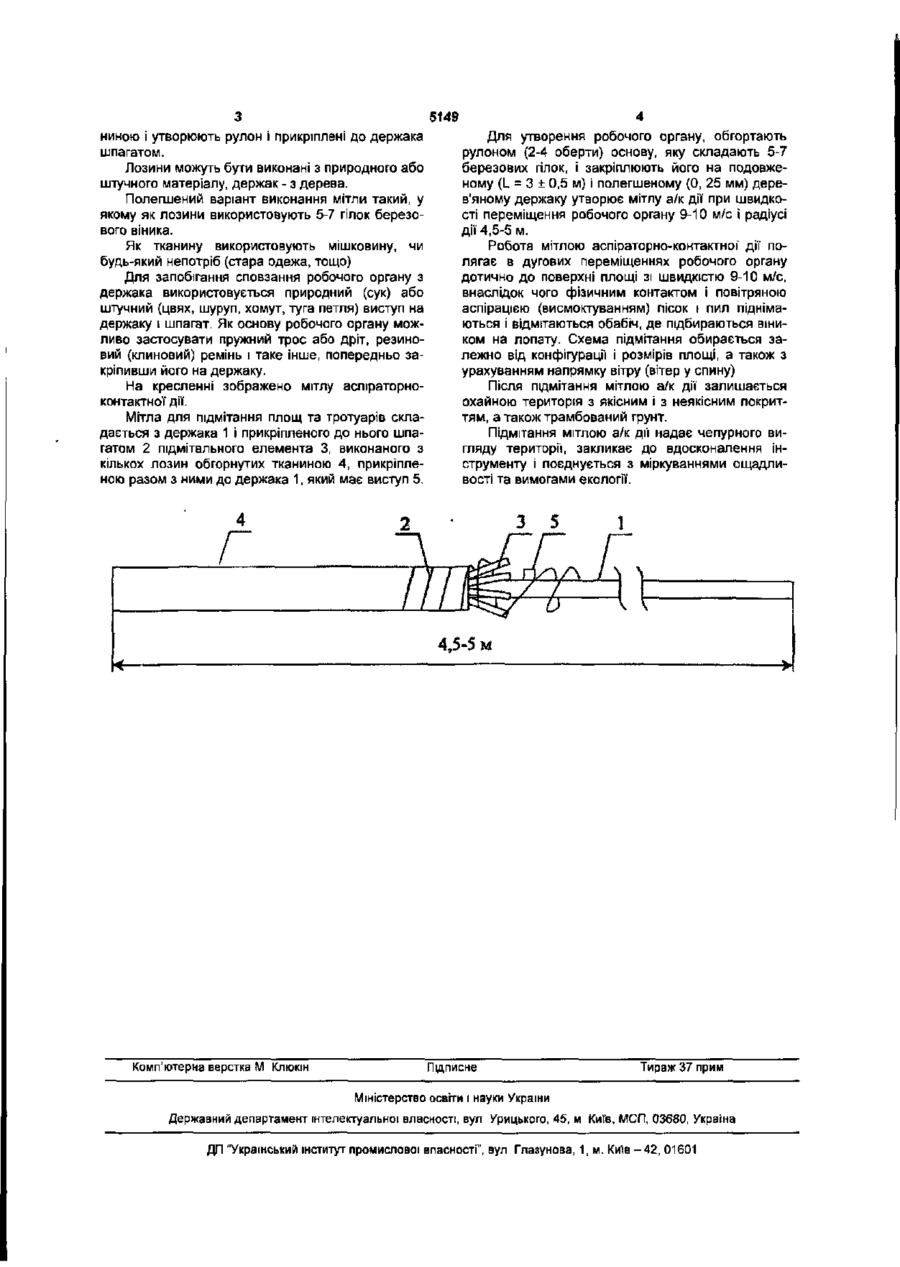

1 Мітла для підмітання площ та тротуарів, яка складається з держака і прикріпленого до нього підмітального елемента, виконаного з кількох лозин, яка відрізняється тим, що лозини додатково обгорнуті тканиною, прикріпленою разом з ними до держака. 2. Мітла за п. 1, яка відрізняється тим, що лозини обгорнуті тканиною і утворюють рулон. 3. Мітла за п. 1 або п 2, яка відрізняється тим, що тканина з лозинами прикріплена до держака шпагатом. 4 Мітла за будь-яким з пп. 1-3, яка відрізняється тим, що лозини виконані з природного або штучного матеріалу. 5 Мітла за будь-яким з пп. 1-4, яка відрізняється тим, що довжина підмітального елемента разом з держаком складає 4,5-5 м. 6. Мітла за будь-яким з пп. 1-5, яка відрізняється тим, що держак має природний або штучний виступ. Корисна модель відноситься до інструменту комунального господарства Відома мітла двірницька, яка містить пучок прутків з полімерного матеріалу, закріплений оголовком на черешку. В оголовку розміщена обойма з пазами, розташованими радіальне до осі черешка, а пучок лозин виконаний з окремих модулів плоскої форми, що вкладені й укріплені в пазах обойми. Це забезпечує спрощення монтажу і демонтажу (див. патент РФ № 2151536, А 46 В 7/04, 2000р.). Такою мітлою незручно мести вулицю, тому що вона складається з окремих модулів і залишає пропуски пилу і сміття. Відома мітла, що складається з корпусачерешка, виконаного у вигляді тонкостінної' трубки, сплющеної' знизу до овального перетину, усередині якої розміщені прутки, що виступають зі сплющеної частини і зверху з'єднані в головку Прутки виконані у вигляді стрижня з міцного пружного матеріалу, що має покриття з еластичного пластику (заявка РФ № 97118197, МПК ЕО І Н 6/00, 1999р.). Недоліком даної' мітли є виконання прутків у вигляді стрижнів, покритих пластиком, які при користуванні мітлою скребуть поверхню, що убирають, погано звільняючі її від пилу і сміття. За прототип прийнята мітла, що включає держак, виконаний у вигляді трубки і скріплений пучок лозин. Лозини виконані з пружного матеріалу і поміщені усередину трубки, при цьому нижня робоча частина лозин виходить назовні (заявка РФ № 97109141, МПК А46В 3/04, 1999р.). Основними недоліками прототипу є те, що підмітальним елементом є окремі лозини, тому на поверхні площі після підмітання залишається пісок, пил та дугові сліди від робочого органу, масивність мітли і незначний радіус дії (до 2 метрів). В основу корисної моделі поставлено задачу створити таку мітлу, у якій шляхом зміни конструкції підмітального елементу досягається можливість забезпечення охайного підмітання сухої площі без залишків піску і пилу та слідів від робочого органу на поверхні площі після підмітання. Для вирішення завдання запропонована мітла для підмітання площ та тротуарів, яка складається з держака і прикріпленого до нього підмітального елемента, який виконаний з кількох лозин, у якій, згідно з корисною моделлю, лозини додатково обгорнуті тканиною, прикріпленою разом з ними до держака. При підмітанні запропонованою мітлою її тримають так, щоб вона рухалася дотично до поверхні площі зі швидкістю 9-10 м/с, внаслідок чого фізичним контактом і повітряною аспірацією (висмоктуванням) пісок і пил піднімаються і відмітаються обабіч дороги. Для збільшення площі, яку можна охопити за один раз підмітання, довжина підмітального елемента разом з держаком складає 4,5 - 5м В переважному варіанті лозини обгорнуті тка 0) Ю 5149 ниною і утворюють рулон і прикріплені до держака шпагатом. Лозини можуть бути виконані з природного або штучного матеріалу, держак - з дерева. Полегшений варіант виконання мітли такий, у якому як лозини використовують 5-7 гілок березового віника. Як тканину використовують мішковину, чи будь-який непотріб (стара одежа, тощо) Для запобігання сповзання робочого органу з держака використовується природний (сук) або штучний (цвях, шуруп, хомут, туга петля) виступ на держаку і шпагат. Як основу робочого органу можливо застосувати пружний трос або дріт, резиновий (клиновий) ремінь і таке інше, попередньо закріпивши його на держаку. На кресленні зображено мітлу аспіраторноконтактної дії. Мітла для підмітання площ та тротуарів складається з держака 1 і прикріпленого до нього шпагатом 2 підмітального елемента 3, виконаного з кількох лозин обгорнутих тканиною 4, прикріпленою разом з ними до держака 1, який має виступ 5. Комп'ютерна верстка М Кпюкін 4 Для утворення робочого органу, обгортають рулоном (2-4 оберти) основу, яку складають 5-7 березових гілок, і закріплюють його на подовженому (L = 3 ± 0,5 м) і полегшеному (0, 25 мм) дерев'яному держаку утворює мітлу а/к дії при швидкості переміщення робочого органу 9-10 м/с і радіусі дії 4,5-5 м. Робота мітлою аспіратор но-контакти о і дії полягає в дугових переміщеннях робочого органу дотично до поверхні площі зі швидкістю 9-10 м/с, внаслідок чого фізичним контактом І повітряною аспірацією (висмоктуванням) пісок і пил піднімаються І відмітаються обабіч, де підбираються віником на лопату. Схема підмітання обирається залежно від конфігурації і розмірів площі, а також з урахуванням напрямку вітру (вітер у спину) Після підмітання мітлою а/к дії залишається охайною територія з якісним і з неякісним покриттям, а також трамбований грунт. Підмітання мітлою а/к дм надає чепурного вигляду території, закликає до вдосконалення інструменту і поєднується з міркуваннями ощадливості та вимогами екології. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової впасності", вул Глазунова, 1, м. Київ - 4 2 , 01601
