Пристрій для секційного штампування коліс

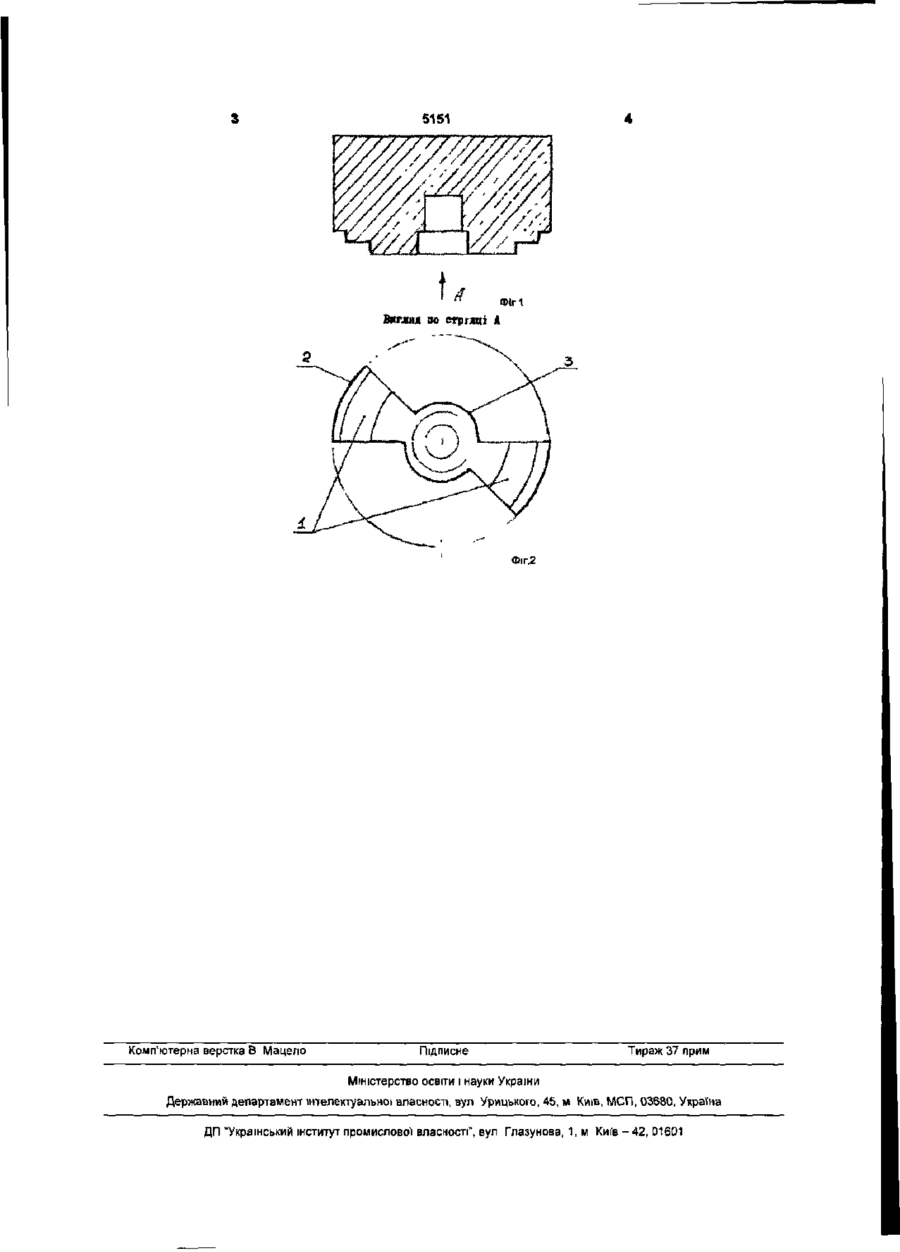

Пристрій для секційного штампування коліс, що складається з нижнього штампа у вигляді остаточного рівчака і верхнього штампа у вигляді секцій, який відрізняється тим, що секції верхнього штампа виконані у вигляді 2-х сегментів, розташованих діаметрально протилежно і сполучених між собою по зовнішньому і внутрішньому колах Корисна модель відноситься до галузі обробки металів тиском, зокрема, до штампування залізничних коліс. Відомі способи штампування залізничних коліс (див «Совершенствование кузнечноштамповочного производства» под ред. П.В. Камнева и К.І. Богоявленского, Ленинград, «Машиностроение» 1971, с.130), однак відомі способи штампування залізничних коліс вимагають застосування унікальних пресів зусиллям 150-300 МН. Відомий секційний штамп (див «Ковка и штамповка». Справочник В 4х т. Е.И Семенов и др. М.: «Машиностроение», 1986. - Т.2 Горячая штамповка. Под ред. Е.И. Семенова, 1986. 29с - прототип), що дозволяє одержувати великі диски при значно менших зусиллях деформування. Однак, зазначений штамп відрізняється складністю виготовлення 2-х, і більш кільцевих секцій, великою матеріалоємністю І значними зусиллями штампування В основу корисної моделі поставлена задача спростити пристрій секційного штампа, у якому за рахунок нової форми секцій і їхнього взаємного розташування досягається зменшення зусилля штампування. Для рішення поставленої задачі в пристрої для секційного штампування коліс, що складається з нижнього штампа у вигляді остаточного струмка і верхнього штампа у вигляді секцій, відповідно до винаходу, секції верхнього штампа виконані у вигляді 2-х сегментів, розташованих діаметрально протилежно і сполучених між собою по зовнішньому і внутрішньому колах На Фіг.1, 2 зображено пропонований пристрій, де 1-секцїї штампа, 2-дуга зовнішнього кола, Здуга внутрішнього кола. Штампування здійснюється шляхом послідовних натискань преса на секційний верхній штамп при його обертанні на 60" (для перекриття металу що деформують). При цьому число натискань, у пропонованому секційному штампі площею 25% від загальної площі верхнього штампа буде - 6. У випадку, якщо площа двох секцій складає більш 25% від загальної площі штампа, то число натискань преса буде менше Величина обтиснення повинна визначатися з умовою, що виключає затиск металу. В умовах лабораторії ПДТУ на розривній машині зусиллям 0,2МН моделі Р 20 було проведене секційне штампування моделі залізничного колеса в масштабі 1:100 на свинцевих і сталевих заготовках (сталь 15ХГНД). Так зусилля штампування звичайним штампом (прототип) склало 0.85МН, а зусилля штампування пропонованим секційним штампом склало 0.16МН, тобто у 5,3 рази менше. Випробування підтвердили, що зусилля секційного штампування складає менш 25% від загального. Крім того, пропонований пристрій є менш матеріалоємним, а отже і більш дешевим у порівнянні з прототипом. ю 5151 z ФІП Фіг2 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
