Спосіб підвищення зусилля гідравлічного преса
Формула / Реферат
Спосіб підвищення зусилля гідравлічного преса збереженням загального компонування базових деталей, зіставлянням значень еквівалентних напруг на внутрішній поверхні циліндра при підвищенні зусилля преса шляхом збільшення тиску робочої рідини і внутрішнього діаметра при прийнятті як узагальненого параметра зусилля робочого циліндра, який відрізняється тим, що враховується зростання напруг в направляючих колонах преса, особливо в межах гранично допустимого ексцентриситету прикладення технологічного зусилля.
Текст

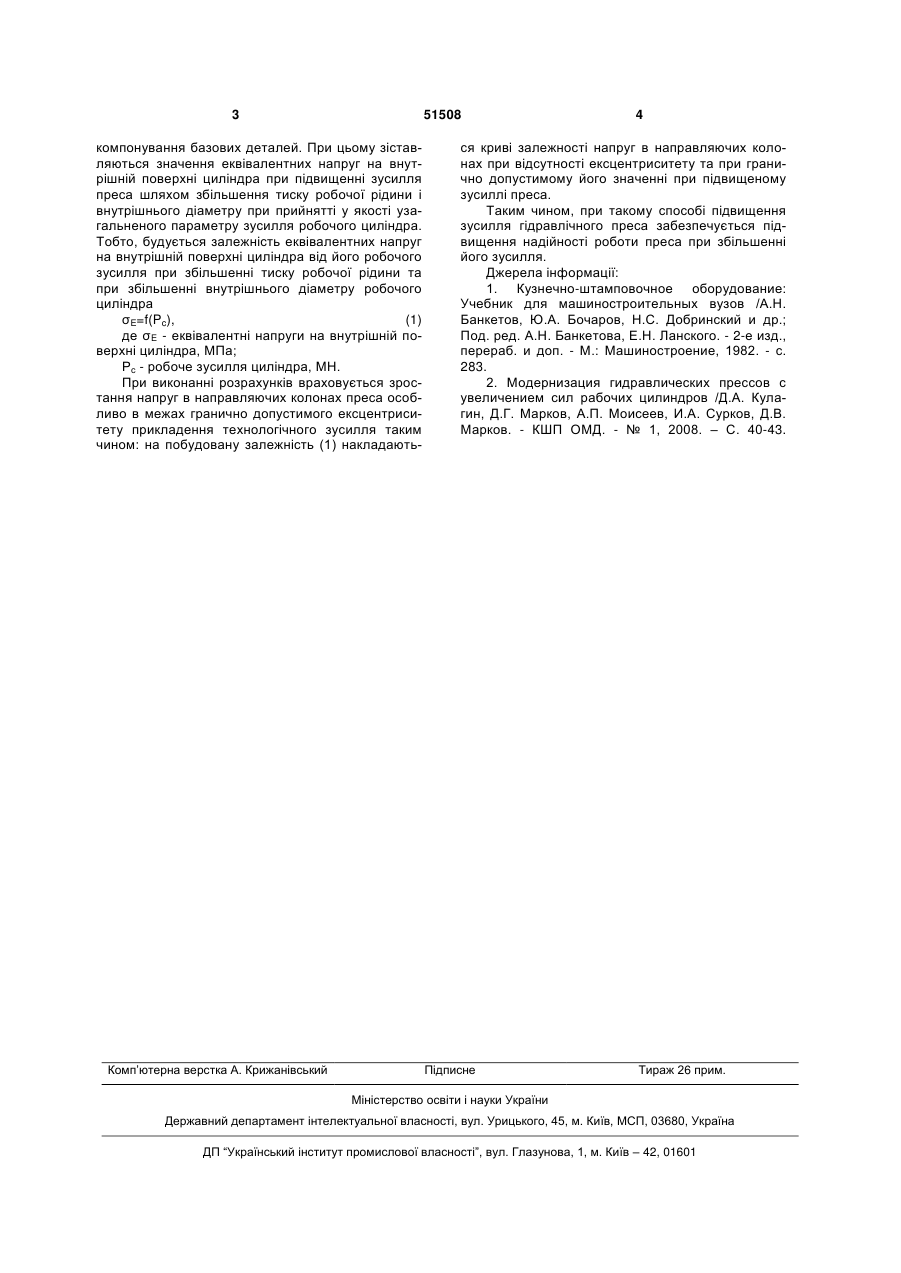

Спосіб підвищення зусилля гідравлічного преса збереженням загального компонування базових деталей, зіставлянням значень еквівалентних на 3 51508 компонування базових деталей. При цьому зіставляються значення еквівалентних напруг на внутрішній поверхні циліндра при підвищенні зусилля преса шляхом збільшення тиску робочої рідини і внутрішнього діаметру при прийнятті у якості узагальненого параметру зусилля робочого циліндра. Тобто, будується залежність еквівалентних напруг на внутрішній поверхні циліндра від його робочого зусилля при збільшенні тиску робочої рідини та при збільшенні внутрішнього діаметру робочого циліндра σE=f(Pc), (1) де σE - еквівалентні напруги на внутрішній поверхні циліндра, МПа; Рс - робоче зусилля циліндра, МН. При виконанні розрахунків враховується зростання напруг в направляючих колонах преса особливо в межах гранично допустимого ексцентриситету прикладення технологічного зусилля таким чином: на побудовану залежність (1) накладають Комп’ютерна верстка А. Крижанівський 4 ся криві залежності напруг в направляючих колонах при відсутності ексцентриситету та при гранично допустимому його значенні при підвищеному зусиллі преса. Таким чином, при такому способі підвищення зусилля гідравлічного преса забезпечується підвищення надійності роботи преса при збільшенні його зусилля. Джерела інформації: 1. Кузнечно-штамповочное оборудование: Учебник для машиностроительных вузов /А.Н. Банкетов, Ю.А. Бочаров, Н.С. Добринский и др.; Под. ред. А.Н. Банкетова, Е.Н. Ланского. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1982. - с. 283. 2. Модернизация гидравлических прессов с увеличением сил рабочих цилиндров /Д.А. Кулагин, Д.Г. Марков, А.П. Моисеев, И.А. Сурков, Д.В. Марков. - КШП ОМД. - № 1, 2008. – С. 40-43. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of enhancing hydraulic press power
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюСпособ повышения усилия гидравлического пресса
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B21B 15/00
Мітки: преса, спосіб, підвищення, зусилля, гідравлічного
