Холодильник

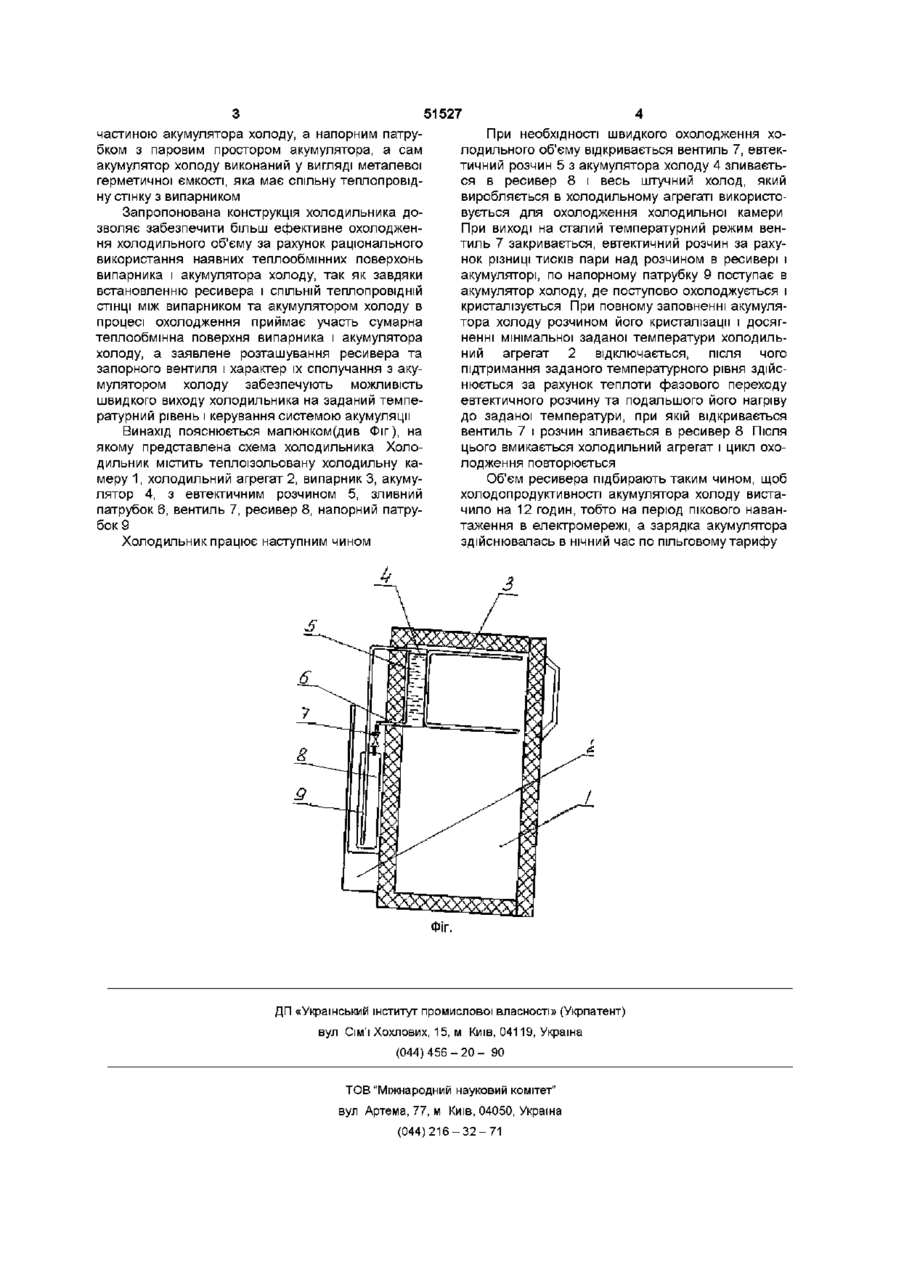

Холодильник, який містить холодильний агрегат і теплоізольовану холодильну камеру з випарником, зблокованим з акумулятором холоду, що заповнений евтектичним розчином, який відрізняється тим, що містить додатково встановлені ресивер з напірним та зливним патрубками і запірним вентилем, який розташований на зливному патрубку, при цьому ресивер встановлений нижче рівня випарника на зовнішньому боці теплоізольованої холодильної камери і з'єднаний зливним патрубком з нижньою частиною акумулятора холоду, а напірним патрубком з паровим простором акумулятора, а сам акумулятор холоду виконаний у вигляді герметичної ємності, яка містить спільну теплопровідну стінку з випарником Винахід відноситься до галузі холодильної техніки і може знайти застосування в виробництві побутових холодильниках з електроприводом та акумулятором холоду ВІДОМІ побутові холодильники з теплоізольованою камерою, в якій розташований випарник, підключений до холодильного агрегату з електроприводом [Е С Курылев, Н А Герасимов «Холодильные установки», Л Машгиз 1961г с 401] Недоліком таких холодильників є споживання дефіцитної електроенергії, як правило, в часи пікового навантаження електричних мереж та неможливість виробляти штучний холод в той час, коли внаслідок перевантаження мереж електрика відсутня Найбільш близьким до винаходу, що заявляється, вибраним за прототип є холодильник з випарником, який занурений в евтектичний розчин [И X Зеликовский, AT Каплан «Малые холодильные машины и установки» М В О Агропромиздат 1989г с 245], що дозволяє накопичувати холод в період дм пільгового нічного тарифу на електрику і віддавати його поступово протягом доби, без споживання електроенергії Недоліками таких пристроїв є неможливість в разі потреби швидкого відключення системи акумулювання і велика температурна шерційність холодильника, так як необхідна температура в холодильній камері досягається тільки після повної кристалізації розчину Термін виходу на заданий температурний режим в таких холодильниках тривалий, так як одночасно з охолодженням холодильної камери відбу вається зарядка акумулятора холоду Неоптимальні також і умови процесу охолодження Вказані недоліки є наслідком того, що випарник холодильника занурений в евтектичний розчин і його теплообмінна поверхня не приймає безпосередньої участі в процесі охолодження холодильної камери, крім того суттєво знижується рушійна сила процесу - різниця температур між холодильним середовищем і поверхнею охолодження, яка в даному разі визначається температурою кристалізації розчину і є вищою ніж температура холодоагента В основу винаходу поставлена задача вдосконалення холодильника з акумулятором холоду та покращення його споживчих характеристик шляхом встановлення додаткового апарату-ресивера з запорним вентилем, напорним та зливним патрубками, які сполучають його з акумулятором холоду, що мінімізує вказані недоліки і забезпечує можливість швидкого охолодження холодильної камери, поступової зарядки акумулятора, а також керування системою акумулювання холоду Поставлена задача вирішується тим, що холодильник, який містить холодильний агрегат і теплоїзольовану холодильну камеру з випарником, зблокованим з акумулятором холоду, що заповнений евтектичним розчином, згідно з винаходом, додатково встановлені ресивер з напорним та зливним патрубками і запорний вентиль, який розташований на зливному патрубку, причому ресивер встановлений нижче рівня випарника на зовнішньому боці теплоізольованої холодильної камери і з'єднаний зливним патрубком з нижньою ю ю 51527 частиною акумулятора холоду, а напорним патрубком з паровим простором акумулятора, а сам акумулятор холоду виконаний у вигляді металевої герметичної ємкості, яка має спільну теплопровідну стінку з випарником Запропонована конструкція холодильника дозволяє забезпечити більш ефективне охолодження холодильного об'єму за рахунок раціонального використання наявних теплообмінних поверхонь випарника і акумулятора холоду, так як завдяки встановленню ресивера і СПІЛЬНІЙ теплопровідній СТІНЦІ між випарником та акумулятором холоду в процесі охолодження приймає участь сумарна теплообмінна поверхня випарника і акумулятора холоду, а заявлене розташування ресивера та запорного вентиля і характер їх сполучання з акумулятором холоду забезпечують можливість швидкого виходу холодильника на заданий температурний рівень і керування системою акумуляції Винахід пояснюється малюнком(див Фіг), на якому представлена схема холодильника Холодильник містить теплоізольовану холодильну камеру 1, холодильний агрегат 2, випарник 3, акумулятор 4, з евтектичним розчином 5, зливний патрубок 6, вентиль 7, ресивер 8, напорний патрубок 9 Холодильник працює наступним чином При необхідності швидкого охолодження холодильного об'єму відкривається вентиль 7, евтектичний розчин 5 з акумулятора холоду 4 зливається в ресивер 8 і весь штучний холод, який виробляється в холодильному агрегаті використовується для охолодження холодильної камери При виході на сталий температурний режим вентиль 7 закривається, евтектичний розчин за рахунок різниці тисків пари над розчином в ресивері і акумуляторі, по напорному патрубку 9 поступає в акумулятор холоду, де поступово охолоджується і кристалізується При повному заповненні акумулятора холоду розчином його кристалізації і досягненні мінімальної заданої температури холодильний агрегат 2 відключається, після чого підтримання заданого температурного рівня здійснюється за рахунок теплоти фазового переходу евтектичного розчину та подальшого його нагріву до заданої температури, при якій відкривається вентиль 7 і розчин зливається в ресивер 8 Після цього вмикається холодильний агрегат і цикл охолодження повторюється Об'єм ресивера підбирають таким чином, щоб холодопродуктивності акумулятора холоду вистачило на 12 годин, тобто на період пікового навантаження в електромережі, а зарядка акумулятора здійснювалась в нічний час по пільговому тарифу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
