Пристрій для очищення отворів висівних дисків
Номер патенту: 51620
Опубліковано: 26.07.2010
Формула / Реферат
Пристрій для очищення отворів висівних дисків, який складається з насіннєвого бункера з забірною камерою, висівного диска з наскрізними отворами та корпусу з вакуумною камерою, який відрізняється тим, що в зоні атмосферного тиску висівного апарата проти наскрізних отворів висівного диска встановлено сопло.
Текст

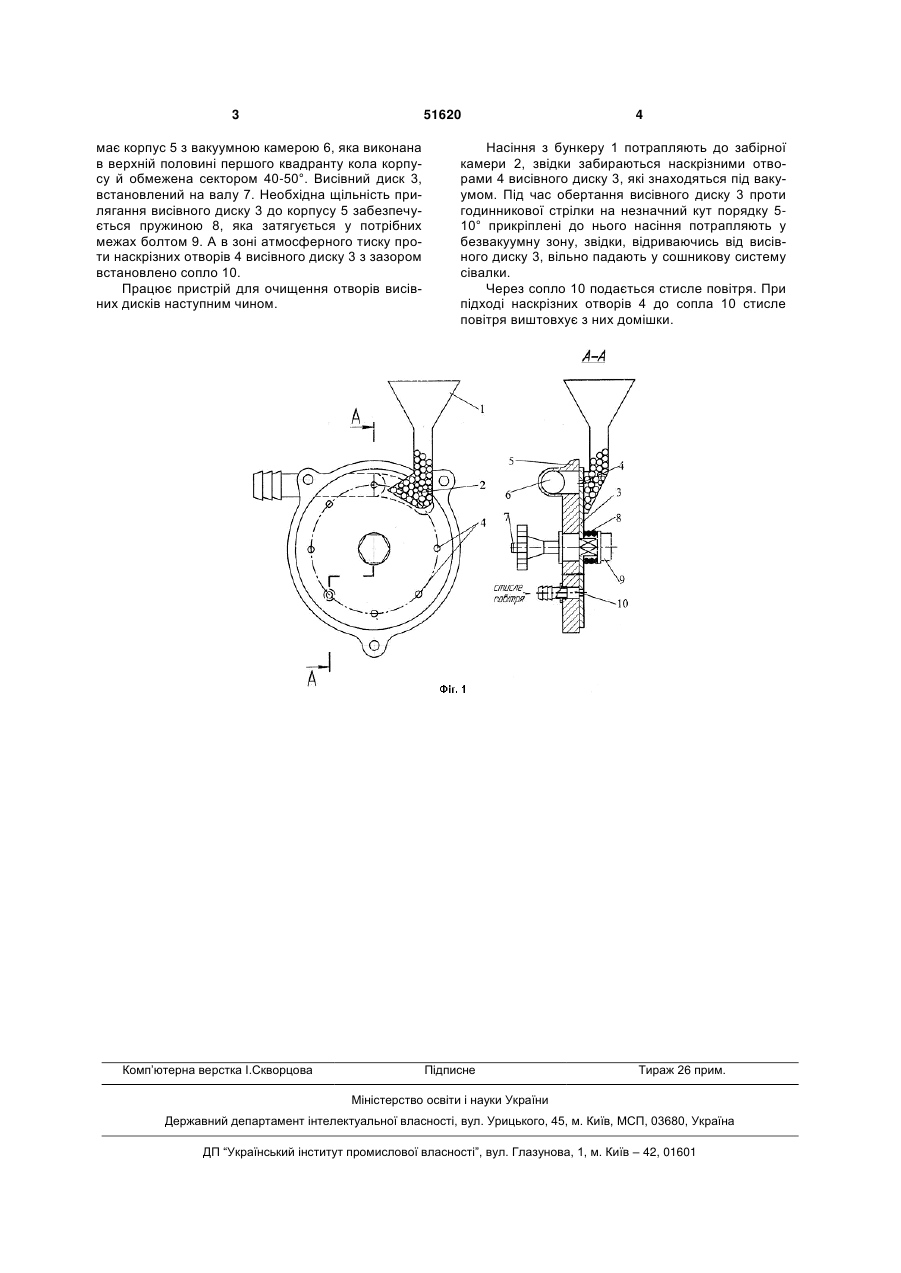

Пристрій для очищення отворів висівних дисків, який складається з насіннєвого бункера з забірною камерою, висівного диска з наскрізними отворами та корпусу з вакуумною камерою, який відрізняється тим, що в зоні атмосферного тиску висівного апарата проти наскрізних отворів висівного диска встановлено сопло. (19) (21) u201000354 (22) 15.01.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ШАБАЛА МИКОЛА ОЛЕКСІЙОВИЧ, ЧОРНА ТЕТЯНА СЕРГІЇВНА (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 51620 має корпус 5 з вакуумною камерою 6, яка виконана в верхній половині першого квадранту кола корпусу й обмежена сектором 40-50°. Висівний диск 3, встановлений на валу 7. Необхідна щільність прилягання висівного диску 3 до корпусу 5 забезпечується пружиною 8, яка затягується у потрібних межах болтом 9. А в зоні атмосферного тиску проти наскрізних отворів 4 висівного диску 3 з зазором встановлено сопло 10. Працює пристрій для очищення отворів висівних дисків наступним чином. Комп’ютерна верстка І.Скворцова 4 Насіння з бункеру 1 потрапляють до забірної камери 2, звідки забираються наскрізними отворами 4 висівного диску 3, які знаходяться під вакуумом. Під час обертання висівного диску 3 проти годинникової стрілки на незначний кут порядку 510° прикріплені до нього насіння потрапляють у безвакуумну зону, звідки, відриваючись від висівного диску 3, вільно падають у сошникову систему сівалки. Через сопло 10 подається стисле повітря. При підході наскрізних отворів 4 до сопла 10 стисле повітря виштовхує з них домішки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning holes of seeding plates
Автори англійськоюShabala Mykola Oleksiiovych, Chorna Tetiana Serhiivna
Назва патенту російськоюУстройство для очистки отверстий высевающих дисков
Автори російськоюШабала Николай Алексеевич, Черная Татьяна Сергеевна
МПК / Мітки
МПК: A01C 7/08
Мітки: висівних, отворів, пристрій, дисків, очищення
