Комплекс для дослідження та випробування висівних апаратів сівалок кнту-80

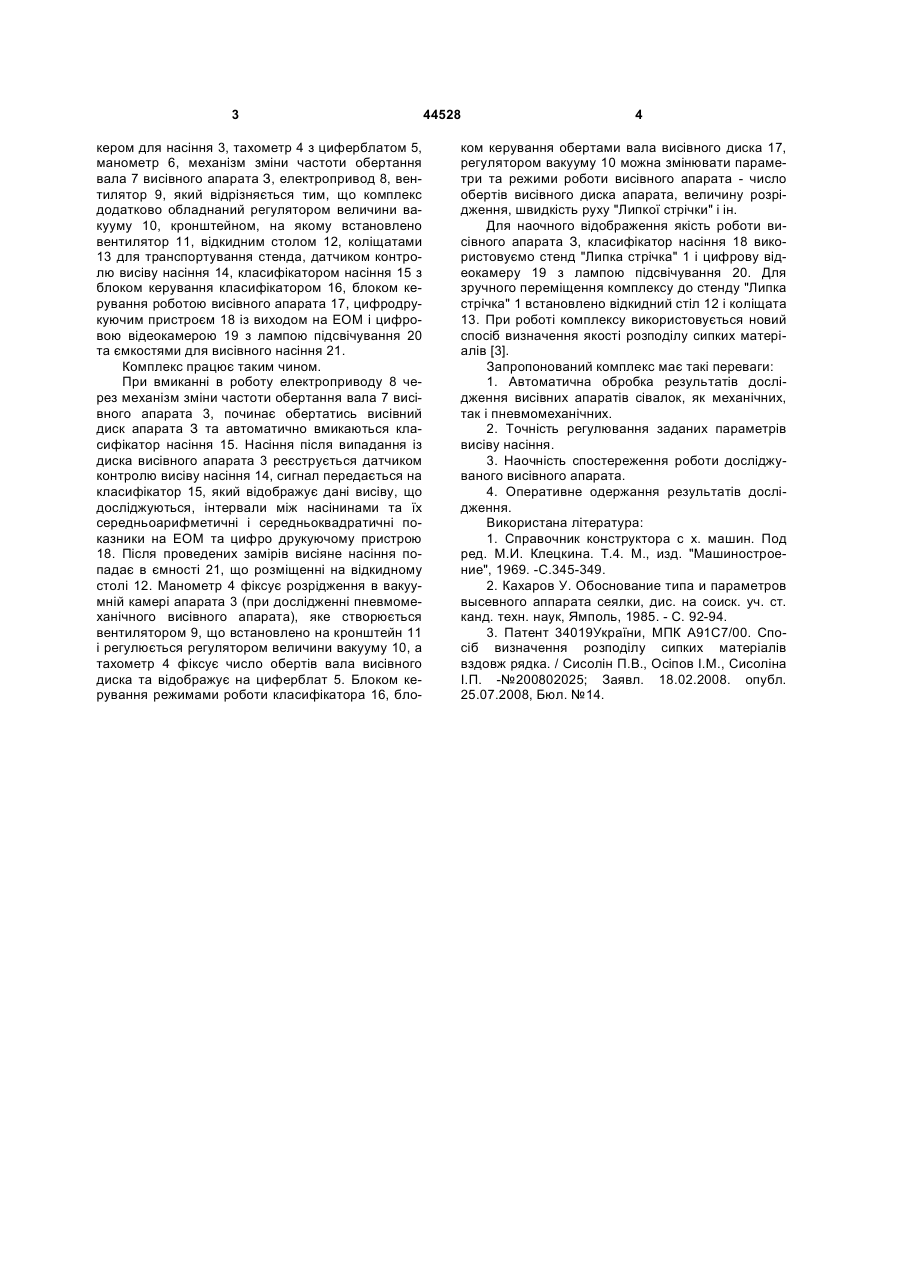

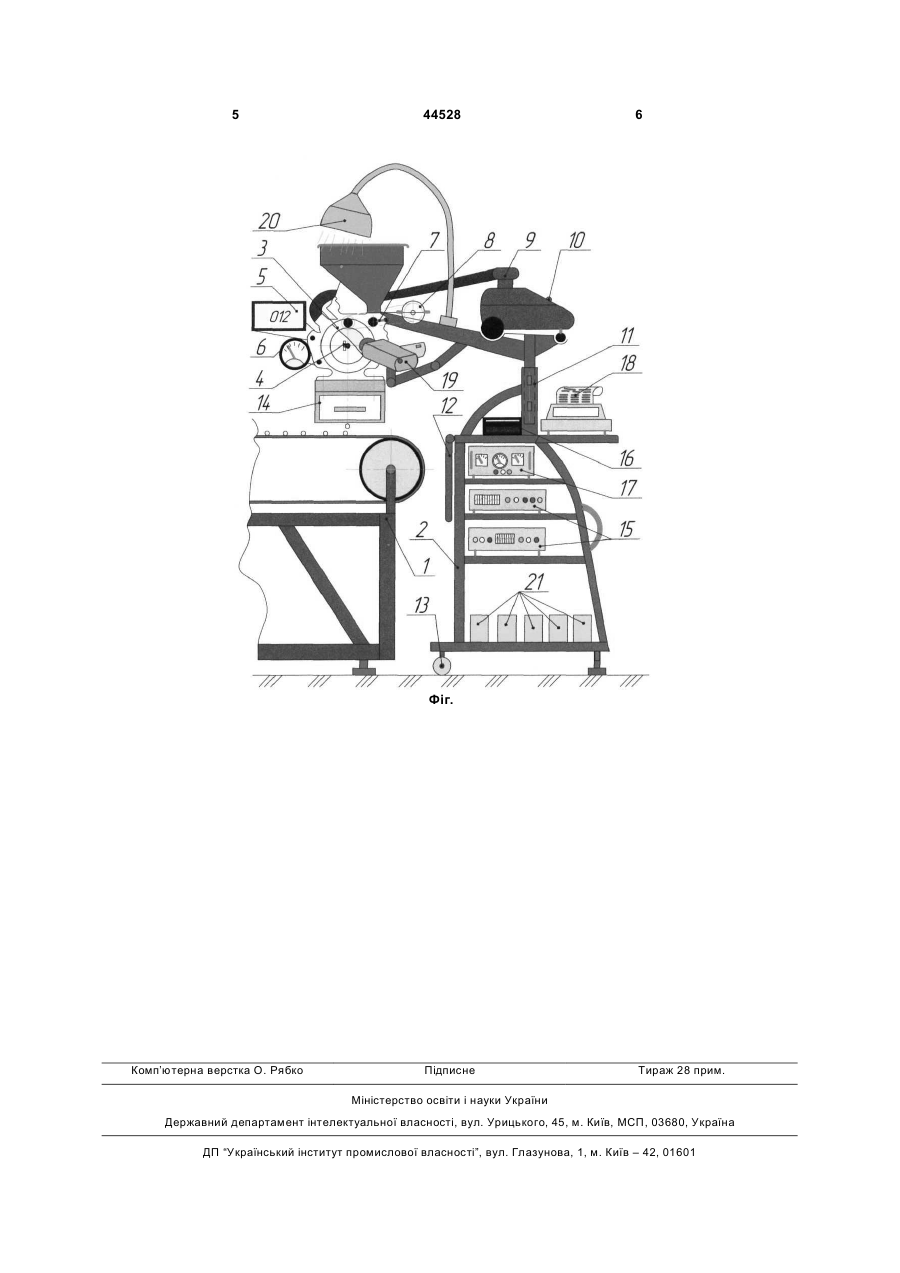

Комплекс для дослідження та випробування висівних апаратів сівалок КНТУ-80, що містить стенд "Липка стрічка", раму, на якій встановлено 3 кером для насіння 3, тахометр 4 з циферблатом 5, манометр 6, механізм зміни частоти обертання вала 7 висівного апарата З, електропривод 8, вентилятор 9, який відрізняється тим, що комплекс додатково обладнаний регулятором величини вакууму 10, кронштейном, на якому встановлено вентилятор 11, відкидним столом 12, коліщатами 13 для транспортування стенда, датчиком контролю висіву насіння 14, класифікатором насіння 15 з блоком керування класифікатором 16, блоком керування роботою висівного апарата 17, цифродрукуючим пристроєм 18 із виходом на ЕОМ і цифровою відеокамерою 19 з лампою підсвічування 20 та ємкостями для висівного насіння 21. Комплекс працює таким чином. При вмиканні в роботу електроприводу 8 через механізм зміни частоти обертання вала 7 висівного апарата 3, починає обертатись висівний диск апарата З та автоматично вмикаються класифікатор насіння 15. Насіння після випадання із диска висівного апарата 3 реєструється датчиком контролю висіву насіння 14, сигнал передається на класифікатор 15, який відображує дані висіву, що досліджуються, інтервали між насінинами та їх середньоарифметичні і середньоквадратичні показники на ЕОМ та цифро друкуючому пристрою 18. Після проведених замірів висіяне насіння попадає в ємності 21, що розміщенні на відкидному столі 12. Манометр 4 фіксує розрідження в вакуумній камері апарата 3 (при дослідженні пневмомеханічного висівного апарата), яке створюється вентилятором 9, що встановлено на кронштейн 11 і регулюється регулятором величини вакууму 10, а тахометр 4 фіксує число обертів вала висівного диска та відображує на циферблат 5. Блоком керування режимами роботи класифікатора 16, бло 44528 4 ком керування обертами вала висівного диска 17, регулятором вакууму 10 можна змінювати параметри та режими роботи висівного апарата - число обертів висівного диска апарата, величину розрідження, швидкість руху "Липкої стрічки" і ін. Для наочного відображення якість роботи висівного апарата З, класифікатор насіння 18 використовуємо стенд "Липка стрічка" 1 і цифрову відеокамеру 19 з лампою підсвічування 20. Для зручного переміщення комплексу до стенду "Липка стрічка" 1 встановлено відкидний стіл 12 і коліщата 13. При роботі комплексу використовується новий спосіб визначення якості розподілу сипких матеріалів [3]. Запропонований комплекс має такі переваги: 1. Автоматична обробка результатів дослідження висівних апаратів сівалок, як механічних, так і пневмомеханічних. 2. Точність регулювання заданих параметрів висіву насіння. 3. Наочність спостереження роботи досліджуваного висівного апарата. 4. Оперативне одержання результатів дослідження. Використана література: 1. Справочник конструктора с х. машин. Под ред. М.И. Клецкина. Т.4. М., изд. "Машиностроение", 1969. -С.345-349. 2. Кахаров У. Обоснование типа и параметров высевного аппарата сеялки, дис. на соиск. уч. ст. канд. техн. наук, Ямполь, 1985. - С. 92-94. 3. Патент 34019України, МПК А91С7/00. Спосіб визначення розподілу сипких матеріалів вздовж рядка. / Сисолін П.В., Осіпов І.М., Сисоліна І.П. -№200802025; Заявл. 18.02.2008. опубл. 25.07.2008, Бюл. №14. 5 44528 6 Фіг. Комп’ютерна верстка О. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
