Краплеподібний резервуар з верхньою частиною у вигляді мембрани
Номер патенту: 51624
Опубліковано: 26.07.2010
Автори: Махінько Антон Володимирович, Стороженко Леонід Іванович
Формула / Реферат
Краплеподібний резервуар з верхньою частиною у вигляді мембрани, що містить оболонку, кільце жорсткості та підтримуючі стійки, які розміщуються зовні оболонки, який відрізняється тим, що з метою спрощення конструкції, підвищення надійності та зниження металоємності, оболонка виконана з двох частин, прикріплених до кільця жорсткості, при цьому верхня частина виконана у вигляді мембрани, а нижня частина підкріплена боковими ребрами жорсткості.
Текст

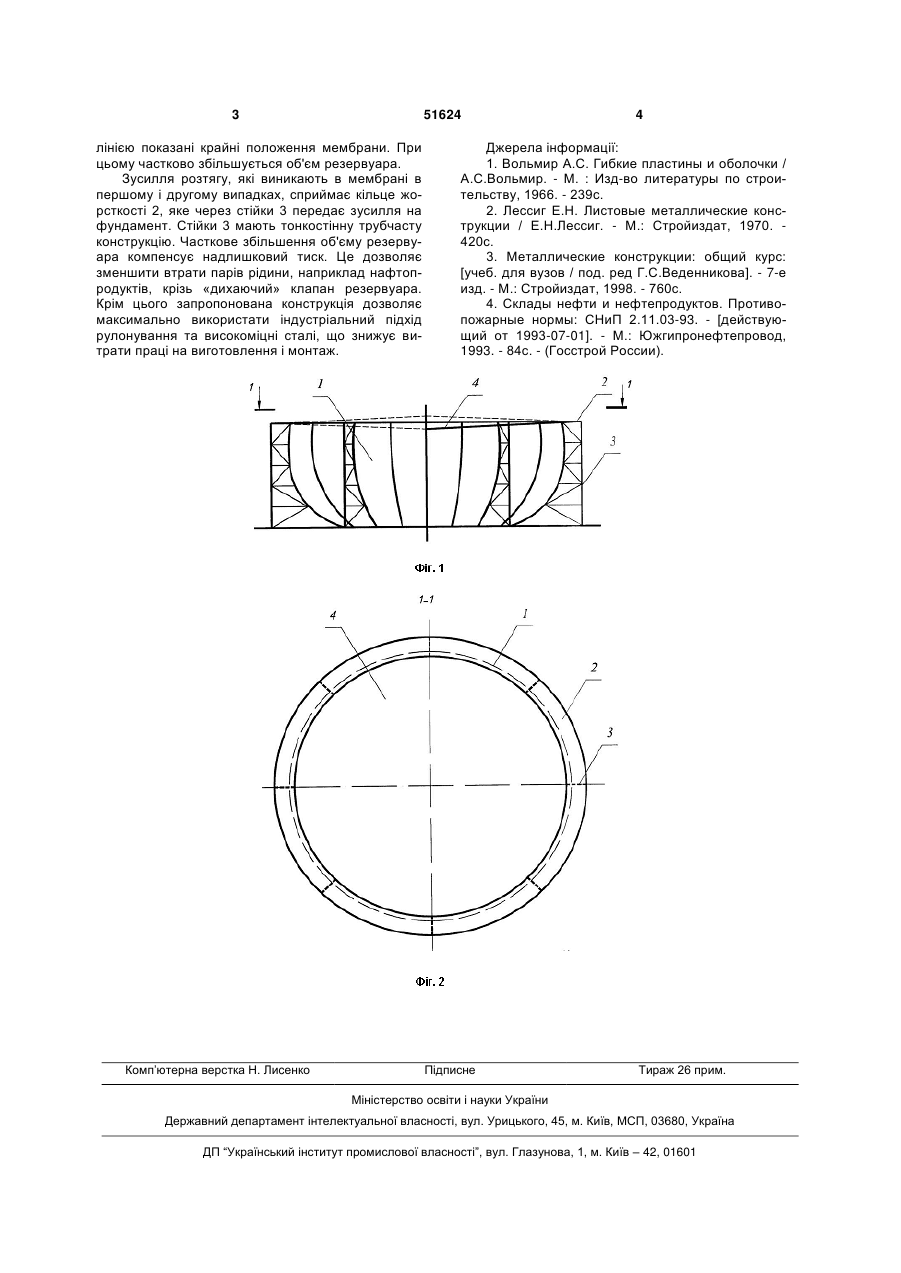

Краплеподібний резервуар з верхньою частиною у вигляді мембрани, що містить оболонку, 3 51624 лінією показані крайні положення мембрани. При цьому частково збільшується об'єм резервуара. Зусилля розтягу, які виникають в мембрані в першому і другому випадках, сприймає кільце жорсткості 2, яке через стійки 3 передає зусилля на фундамент. Стійки 3 мають тонкостінну трубчасту конструкцію. Часткове збільшення об'єму резервуара компенсує надлишковий тиск. Це дозволяє зменшити втрати парів рідини, наприклад нафтопродуктів, крізь «дихаючий» клапан резервуара. Крім цього запропонована конструкція дозволяє максимально використати індустріальний підхід рулонування та високоміцні сталі, що знижує витрати праці на виготовлення і монтаж. Комп’ютерна верстка Н. Лиcенко 4 Джерела інформації: 1. Вольмир А.С. Гибкие пластины и оболочки / А.С.Вольмир. - М. : Изд-во литературы по строительству, 1966. - 239с. 2. Лессиг Е.Н. Листовые металлические конструкции / Е.Н.Лессиг. - М.: Стройиздат, 1970. 420с. 3. Металлические конструкции: общий курс: [учеб. для вузов / под. ред Г.С.Веденникова]. - 7-е изд. - М.: Стройиздат, 1998. - 760с. 4. Склады нефти и нефтепродуктов. Противопожарные нормы: СНиП 2.11.03-93. - [действующий от 1993-07-01]. - М.: Южгипронефтепровод, 1993. - 84с. - (Госстрой России). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrop-shaped reservoir with the upper part as a membrane
Автори англійськоюStorozhenko Leonid Ivanovych, Makhinko Anton Volodymyrovych
Назва патенту російськоюКаплеобразный резервуар с верхней частью в виде мембраны
Автори російськоюСтороженко Леонид Иванович, Махинько Антон Владимирович
МПК / Мітки
МПК: E04H 7/00
Мітки: частиною, верхньою, краплеподібний, мембрани, резервуар, вигляді
