Циліндричний резервуар

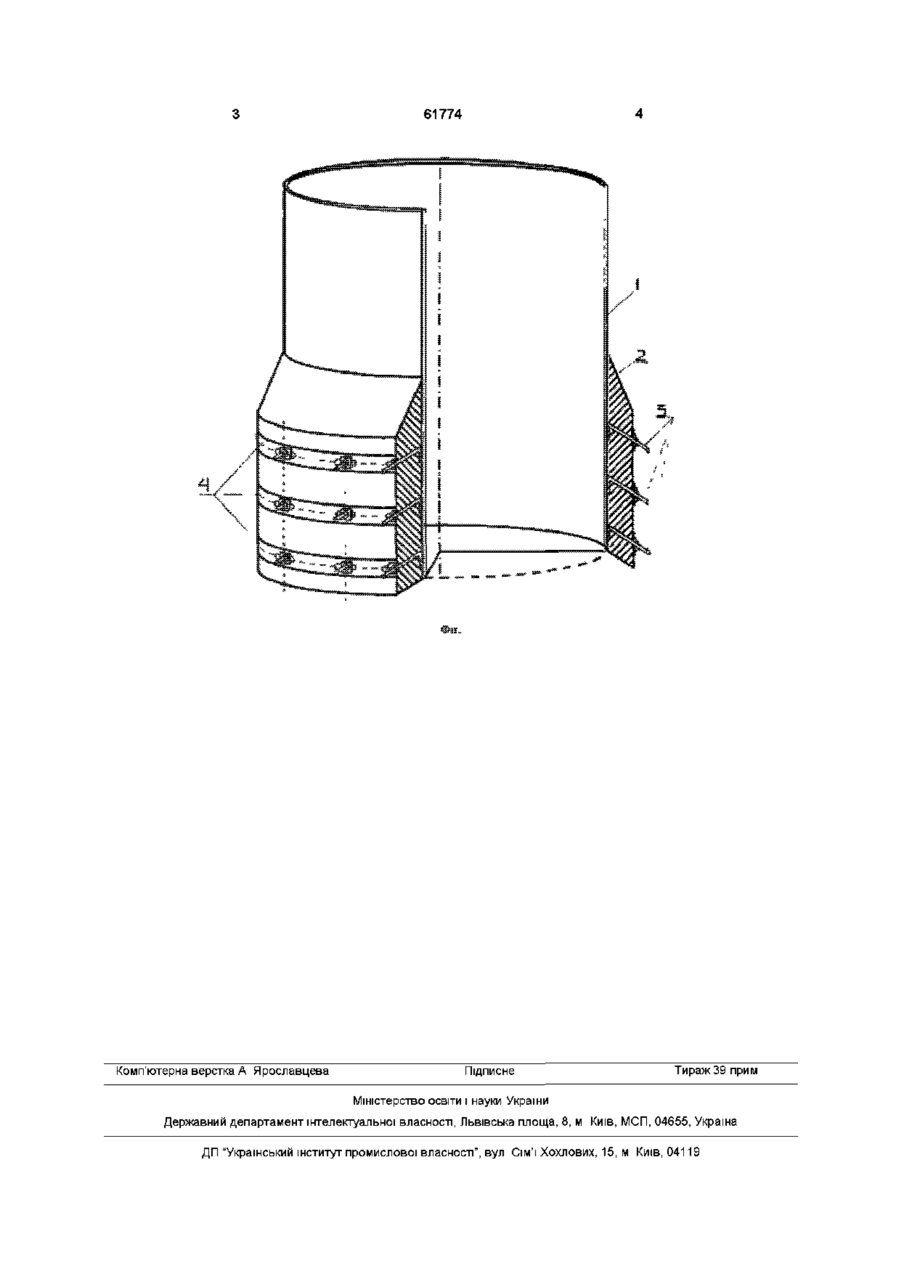

Циліндричний резервуар, що містить двошарову попередньо напружену нижню частину, який відрізняється тим, що нижня частина резервуара виконана з розширенням по контуру днища і має внутрішню сталеву оболонку і зовнішню оболонку з затверділої суміші, вказані оболонки з'єднані анкерами, прикріпленими до внутрішньої сталевої оболонки, до випусків яких закріплені попередньо напружені пояси з листової сталі, а ЛІНІЯ з'єднання зовнішньої та внутрішньої оболонок виконана за криволінійним сполученням Винахід відноситься до будівництва циліндричних резервуарів з рулонірованих елементів Відома конструкція циліндричного резервуара, що включає жорстко з'єднані з днищем зовнішню і внутрішню оболонки, зазор між якими заповнений сумішшю, що твердіє, з анкерами, один із яких приварений до зовнішнього, а інший до внутрішньої оболонки (авт свид СССР №407022, кл Е04Н7/06, опубл у бюл №46, 1974г) Відома конструкція циліндричного попередньо напруженого резервуара, що включає днище і стінки (авт свид СССР №1465520, кл Е04Н7/04, опубл у Бюл №10, 1989г) Недоліком відомих винаходів є складна технологія виготовлення, низька корозійна СТІЙКІСТЬ СТІНКИ, висока металоємність конструкції, наявність великих контактних напружень, що викликають крен резервуара при будівництві на слабких ґрунтах В основу винаходу покладене завдання створити такий циліндричний резервуар із двошаровою попередньо напруженою нижньою частиною, у якому нове виконання нижньої частини, що має розширення підошви по контуру днища, дозволяє спростити технологію виготовлення, підвищити корозійну СТІЙКІСТЬ, знизити металоємність і контактні напруження по контуру днища Поставлене завдання досягається тим, що у циліндричному резервуарі, який містить двошарову попередньо напружену нижню частину, згідно винаходу нижня частина резервуара виконана з розширенням по контуру днища, і має внутрішню сталеву оболонку і зовнішню оболонку з затверділої суміші, оболонки з'єднані анкерами, прикріпленими до внутрішньої сталевої оболонки, до випусків яких закріплені попередньо напружені пояси з листової сталі, а ЛІНІЯ з'єднання зовнішньої та внутрішньої оболонки виконана за криволінійним сполученням На фіг 1 представлено циліндричний резервуар Циліндричний резервуар складається з внутрішньої сталевої оболонки 1 і зовнішньої оболонки з затверділої суміші 2, з'єднаних анкерами 3, прикріпленими до внутрішньої сталевої оболонки 1, що мають випуски анкерів, на яких закріплені попередньо напружені пояси з листової сталі 4, для виконання попереднього напруження нижньої частини резервуара Нижня частина резервуара виконана з розширенням підошви по контуру днища, що складається з внутрішньої сталевої оболонки 1 і зовнішньої оболонки з затверділої суміші 2, з'єднаних анкерами 3, прикріпленими до внутрішньої сталевої оболонки 7, що мають випуски анкерів, на яких закріплені попередньо напружені пояси з листової сталі 4, для виконання попереднього напруження нижньої частини резервуара, ЛІНІЯ з'єднання зовнішньої і внутрішньої оболонки виконана за криволінійним сполученням Таким чином, винахід дозволяє спростити технологію виготовлення, підвищити корозійну СТІЙКІСТЬ, знизити металоємність і контактні напруження по контуру днища (О 61774 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
