Теплогенератор з вихровою ежекцією генераторного газу

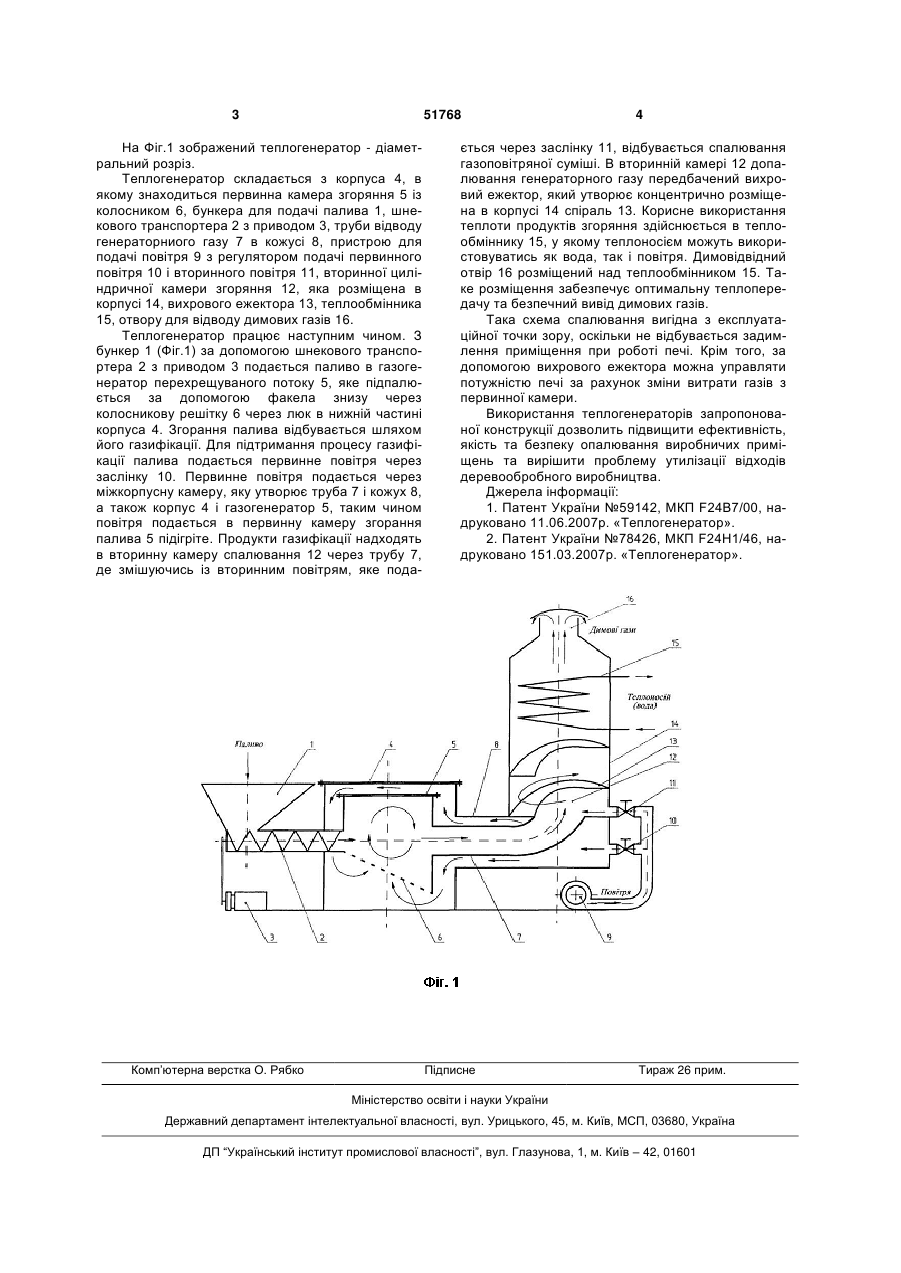

Теплогенератор з вихровою ежекцією генераторного газу, який включає в себе бункер, пристрій для подачі палива, корпус, газогенератор перехрещуваного потоку, колосникову решітку, вторинну 3 51768 На Фіг.1 зображений теплогенератор - діаметральний розріз. Теплогенератор складається з корпуса 4, в якому знаходиться первинна камера згоряння 5 із колосником 6, бункера для подачі палива 1, шнекового транспортера 2 з приводом 3, труби відводу генераторниого газу 7 в кожусі 8, пристрою для подачі повітря 9 з регулятором подачі первинного повітря 10 і вторинного повітря 11, вторинної циліндричної камери згоряння 12, яка розміщена в корпусі 14, вихрового ежектора 13, теплообмінника 15, отвору для відводу димових газів 16. Теплогенератор працює наступним чином. З бункер 1 (Фіг.1) за допомогою шнекового транспортера 2 з приводом 3 подається паливо в газогенератор перехрещуваного потоку 5, яке підпалюється за допомогою факела знизу через колосникову решітку 6 через люк в нижній частині корпуса 4. Згорання палива відбувається шляхом його газифікації. Для підтримання процесу газифікації палива подається первинне повітря через заслінку 10. Первинне повітря подається через міжкорпусну камеру, яку утворює труба 7 і кожух 8, а також корпус 4 і газогенератор 5, таким чином повітря подається в первинну камеру згорання палива 5 підігріте. Продукти газифікації надходять в вторинну камеру спалювання 12 через трубу 7, де змішуючись із вторинним повітрям, яке пода Комп’ютерна верстка О. Рябко 4 ється через заслінку 11, відбувається спалювання газоповітряної суміші. В вторинній камері 12 допалювання генераторного газу передбачений вихровий ежектор, який утворює концентрично розміщена в корпусі 14 спіраль 13. Корисне використання теплоти продуктів згоряння здійснюється в теплообміннику 15, у якому теплоносієм можуть використовуватись як вода, так і повітря. Димовідвідний отвір 16 розміщений над теплообмінником 15. Таке розміщення забезпечує оптимальну теплопередачу та безпечний вивід димових газів. Така схема спалювання вигідна з експлуатаційної точки зору, оскільки не відбувається задимлення приміщення при роботі печі. Крім того, за допомогою вихрового ежектора можна управляти потужністю печі за рахунок зміни витрати газів з первинної камери. Використання теплогенераторів запропонованої конструкції дозволить підвищити ефективність, якість та безпеку опалювання виробничих приміщень та вирішити проблему утилізації відходів деревообробного виробництва. Джерела інформації: 1. Патент України №59142, МКП F24B7/00, надруковано 11.06.2007р. «Теплогенератор». 2. Патент України №78426, МКП F24H1/46, надруковано 151.03.2007р. «Теплогенератор». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
