Газогенератор для отримання генераторного газу з вугілля
Номер патенту: 35098
Опубліковано: 15.03.2001
Автори: Махов Григорій Григорович, Шелудченко Володимир Ілліч, Кравцов Владлєн Васильович, Очкур Іван Петрович, Іванов Анатолій Іосипович, Матрос Борис Іванович, Зятьєв Володимир Петрович, Пономарьов Лев Львович
Формула / Реферат

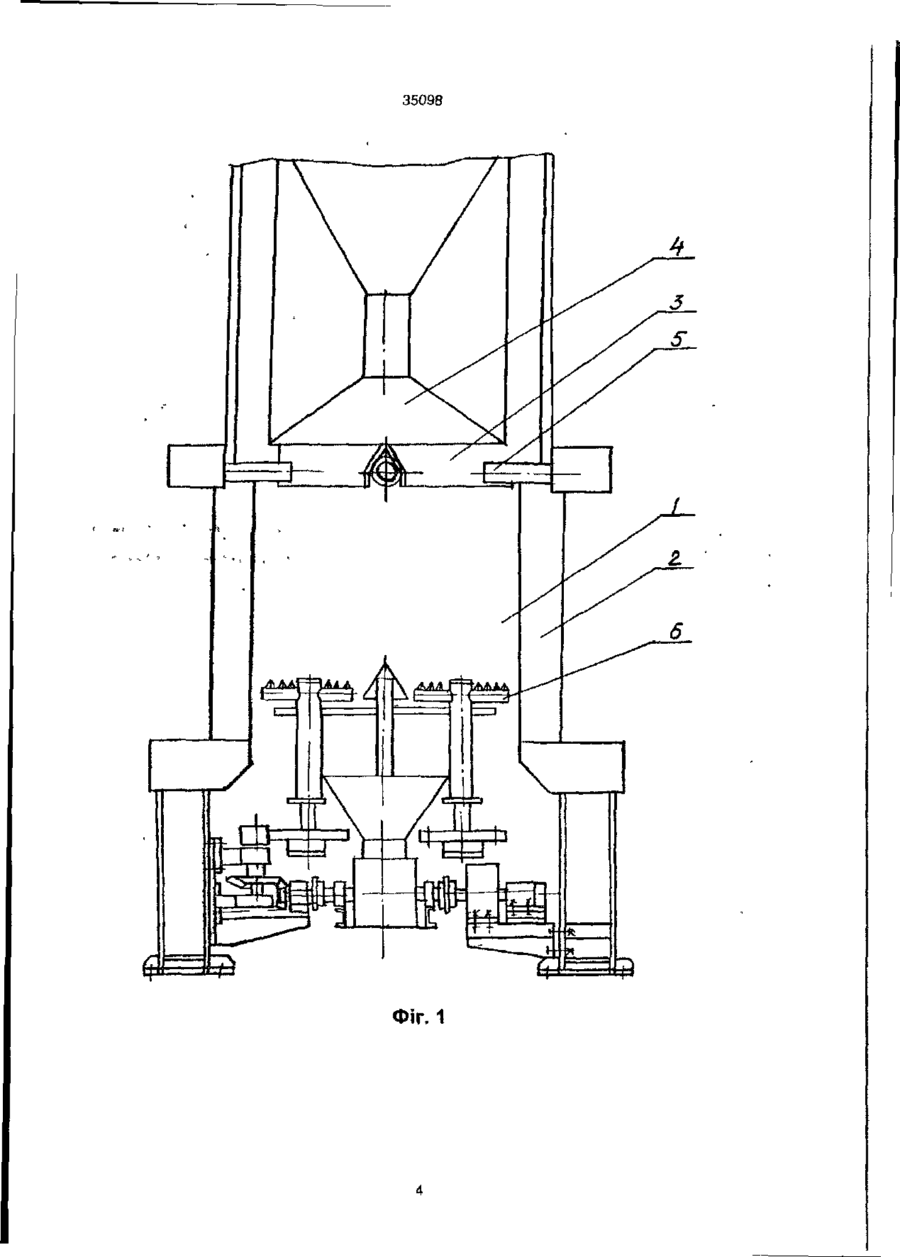

1. Газогенератор для отримання генераторного газу з вугілля, виконаний у вигляді футерованої печі - шахти круглого перерізу, склепіння якої обладнане нерухомою кришкою з розташованою на ній конусною системою автоматичного завантаження вугілля і системою відвідних лежаків, який відрізняється тим, що він обладнаний одною, або декількома розташованими в ньому над подом печі золодробарками, кожна з яких виконана у вигляді розташованого паралельно вісі газогенератора ротора з розташованими на його верхній торцевій поверхні різальними елементами V-подібної форми, а под печі утворено горизонтальною касетною конструкцією золовідводу з можливістю повороту її навколо вісі симетрії газогенератора.

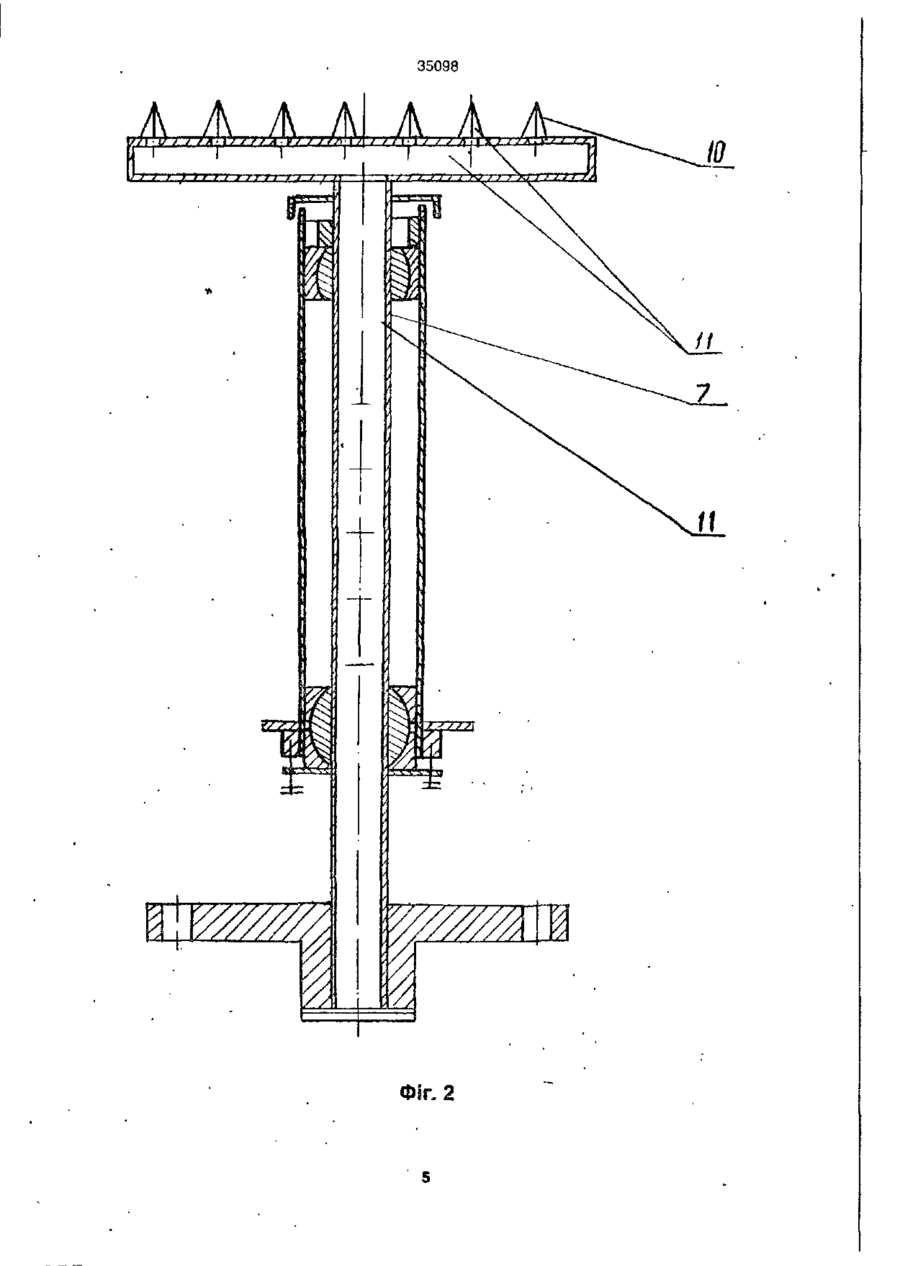

2. Газогенератор по п. 2, який відрізняється тим, що різальні елементи встановлені на пелюсткових сегментах у вигляді пар напівдисків, розташованих на радіальних відносно осі ротора державках.
3. Газогенератор по п. 2, який відрізняється тим, що вал ротора і державки виконані порожнистими.

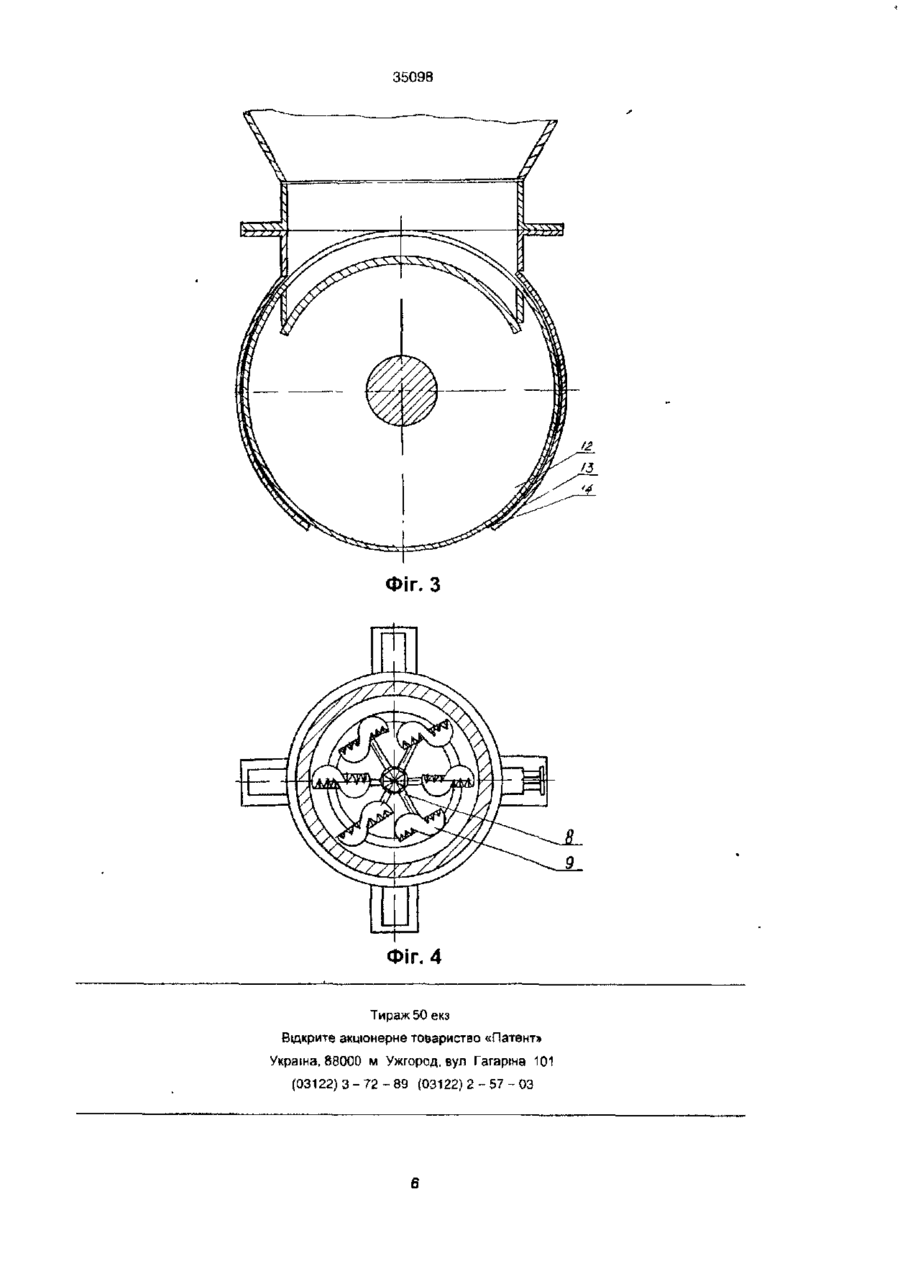

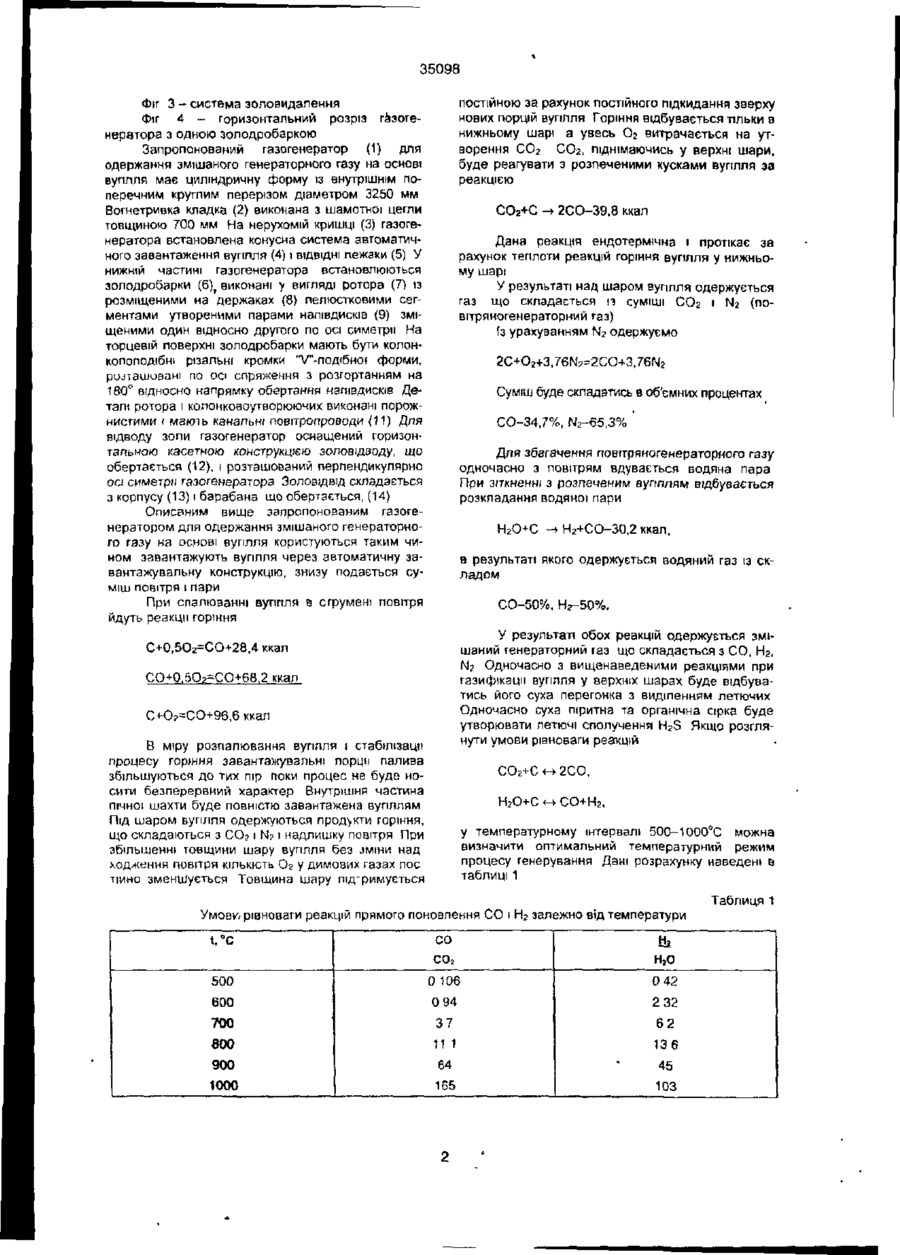

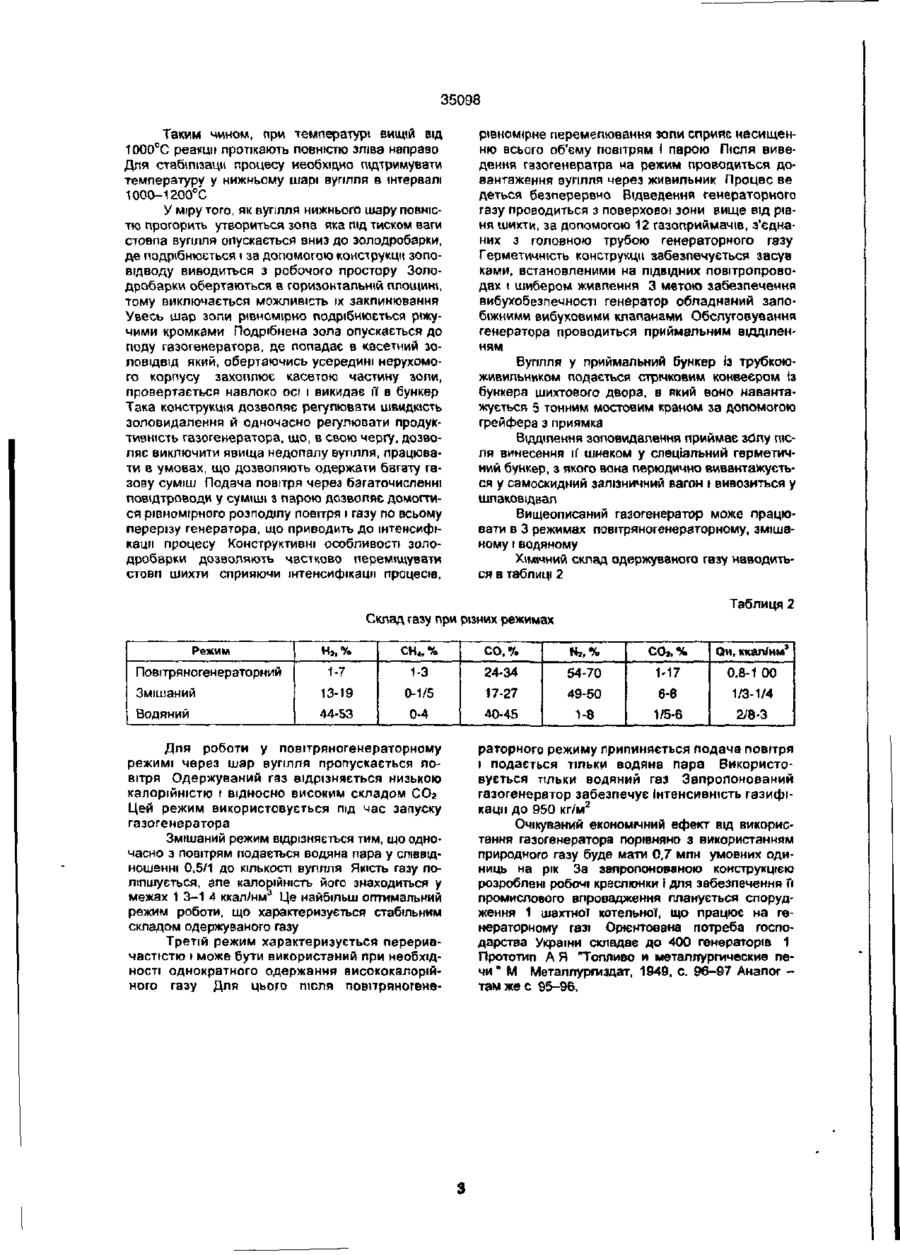

Текст
1 Газогенератор для отримання генераторного газу з вугілля, виконаний у вигляді футерованої печі - шахти круглого перерізу, склепіння якої об ладнане нерухомого кришкою з розташованою на ній конусного системою автоматичного завантаження вугілля і системою ВІДВІДНИХ лежаків, який відрізняється тим, що він обладнаний одною, або декількома розташованими в ньому над подом печі золодробарками, кожна з яких виконана у вигляді розташованого паралельно еісі газогенератора ротора з розташованими на його верхній торцовій поверхні різальними елементами V-подібноі форми а под печі утворено горизонтальною касетною конструкцією золовщводу з можливістю повороту її навколо ВІСІ симетрії газогенератора 2 Газогенератор по п 2, який відрізняється тим, що різальні елементи встановлені на пелюсткових сегментах у вигляді пар напівдисків, розташованих на радіальних відносно осі ротора державках 3 Газогенератор по п 2, який відрізняється тим. що вал ротора і державки виконані порожнистими Передбачуваний винахід, що описується, відноситься до теплотехнічних конструкцій, зокрема до конструкції печей-газифікаторів і може бути використаний для газифікацґі різних видів вуплпя Уже відома конструкція-аналог - напівмеханізований генератор для одержання генераторного газу, виконаний у вигляді футерованої шахти з системою підвідних повітропроводів, під виконаний у вигляді колосникових ґраток, а стеління печі утворене нерухомою кришкою із встановленою на ній системою автоматичного завантаження вугілля І відвідних лежаюв Недоліком цієї відомої конструкції є низька продуктивність через недосконалість конструкції і недостатню механізацію процесу У ролі прототипу вибраний механізований генератор, що містить футеровану шихту, яка обертається, з системою ПІДВІДНИХ повітропроводів, під якого виготовлений як нерухомі колосникові ґратки із зольною чашею, а склепіння печі утворене нерухомою кришкою, на якій встановлена система автоматичного завантаження вугілля, водоохолоджуваний шуровщик, система ВІДВІДНИХ лежаків До недоліків цієї конструкцм-прототипу відноситься низька продуктивність газогенератора через недосконалість конструкції, недостатню автоматизацію і механізацію процесу Метою винаходу є вирішення завдання інтенсифікації процесу газифікації та одержання високоякісного газу, що одночасно дозволить розширити використовувану паливну базу агрегату, вибираючи в ропі палива високозольне вугілля, що містить сірку Поставлена мета досягається тому, що газогенератор для одержання змішаного генераторного газу на основі вугілля обладнаний золотодробарками, виконаними у вигляді ротора з пелюстковими сегментами, утвореними парами наПШДИСКІВ, зміщеними один відносно другого по осі симетрії і такими, що мають на торцевій поверхні колонкоугеорюючі ріжучі кромки "\Г-подтбно( форми, розташовані по осі спряження, з розгортанням на 180° відносно напрямку обертання напівдисків, причому деталі ротора і колонкоутворюючих виконані порожнистими, що мають канали-повітропроводи, а під печі утворений горизонтальною касетною конструкцією золовідводу, що обертається розташованим перпендикулярно осі симетрії газогенератора Технічна суть і принцип ді7 запропонованого пристрою пояснюється кресленням, на якому Фіг 1 - конструктивна схема газогенератора, загальний вигляд Фіг 2 -золодробарка. GO О) О ю со 35098 Фіг 3 - система золовидалення Фіг 4 - горизонтальний розріз газогенератора з одною золодробаркою Запропонований газогенератор (1) для одержання змішаного генераторного газу на основі вугілля має циліндричну форму із внутрішнім поперечним круглим перерізом діаметром 3250 мм Вогнетривка кладка (2) виконана з шамотної цегли товщиною 700 мм На нерухомій кришці (3) газогенератора встановлена конусна система автоматичного завантаження вугілля (4) і ВІДВІДНІ лежаки (5) У нижній частині газогенератора встановлюються золодробарки (6), виконані у вигляді ротора (7) із розміщеними на держаках (8) пелюстковими сегментами утвореними парами напівдисків (9) зміщеними один відносно другого по осі симетрії На торцевій поверхні золодробарки мають бути колонколоподібні різальні кромки "V'-noflf6Hof форми, ро-пашовані по осі спряження з розгортанням на 180р відносно напрямку обертання напівдисків Деталі ротора і колонковоутворюючих виконані порожнистими і мають канальні повітропроводи (11) Для відводу золи газогенератор оснащений горизонтальною касетною конструкцию золовідзоду, що обертається (12), і розташований перпендикулярно оа симетрії газогенератора ЗОЛОВІДВІД складається з корпусу (13) і барабана що обертається, (14) постійною за рахунок постійного підкидання зверху нових порцій вугілля Горіння відбувається тільки в нижньому шарі а увесь Ог витрачається на утворення СО2 СОг, піднімаючись у верхні шари, буде реагувати з розпеченими кусками вугілля за реакцією СО 2 +С -> 2СО-39.8 ккал Дана реакція ендотермічна і протікає за рахунок теплоти реакцій горіння вугілля у нижньому шарі У результаті над шаром вугілля одержується газ що складається із суміші СО2 і N 2 (повітряногенераторний газ) (з урахуванням N2 одержуємо 2С+Ог+3,76№=2СО+3,76Мг Суміш буде складатись в об'ємних процентах СО-34,7%, N2-65,3% Для збагачення повітряно генераторного газу одночасно з повітрям вдувається водяна пара При зіткненні з розпеченим вугіллям відбувається розкладання водяної пари Описаним вище запропонованим газогенератором для одержання змішаного генераторного газу на основі вугілля користуються таким чином завантажують вугілля через автоматичну завантажувальну конструкцію, знизу подається суміш повітря і пари При спалюванні вугілля в струмені повітря йдуть реакції горіння Н2О+С -*Н г +СО-30,2ккал, в результаті якого одержується аодяний газ із складом СО-50%, Нг-50%. У результаті обох реакцій одержується змішаний генераторний газ що складається з СО, Нг, N? Одночасно з вищенаведеними реакціями при газифікації вугілля у верхніх шарах буде відбуватись його суха перегонка з виділенням летючих Одночасно суха піритна та органічна сірка буде утворювати летючі сполучення H2S Якщо розглянути умови рівноваги реакцій С+0,50 2 =СО28,4 ккал СО+0.5О2=СО-*-68,2 ккал С+О?=СО+96,6 ккал В міру розпалювання вугілля і стабілізації процесу горшня завантажувальні порції палива збільшуються до тих пір поки процес не буде носити безперервний характер Внутрішня частина пічної шахти буде повністю завантажена вугіллям Під шаром вугілля одержуються прод>кти горіння, що складаються з CO? і N? і надлишку повітря При збільшенні товщини шару вугілля без зміни над ходження повітря КІЛЬКІСТЬ Ог у димових газах пос тіино зменшується Товщина шару підтримується СОг+С «-> 2СО, НгО+С
ДивитисяДодаткова інформація
Назва патенту англійськоюGas generator for obtaining generator gas from coal
Автори англійськоюIvanov Anatolii Iosypovych, Makhov Hryhorii Hryhoriovych, Ziatiev Volodymyr Petrovych, Kravtsov Vladlien Vasyliovych, Ponomariov Lev Lvovych, Sheludchenko Volodymyr Illich, Ochkur Ivan Petrovych, Matros Borys Ivanovych
Назва патенту російськоюГазогенератор для получения генераторного газа из угля
Автори російськоюИванов Анатолий Иосифович, Махов Григорий Григорьевич, Зятьев Владимир Петрович, Кравцов Владлен Васильевич, Пономарев Лев Львович, Шелудченко Владимир Ильич, Очкур Иван Петрович, Матрос Борис Иванович
МПК / Мітки
МПК: C10J 3/00
Мітки: отримання, газогенератор, вугілля, газу, генераторного
