Дренажно-розподільний пристрій

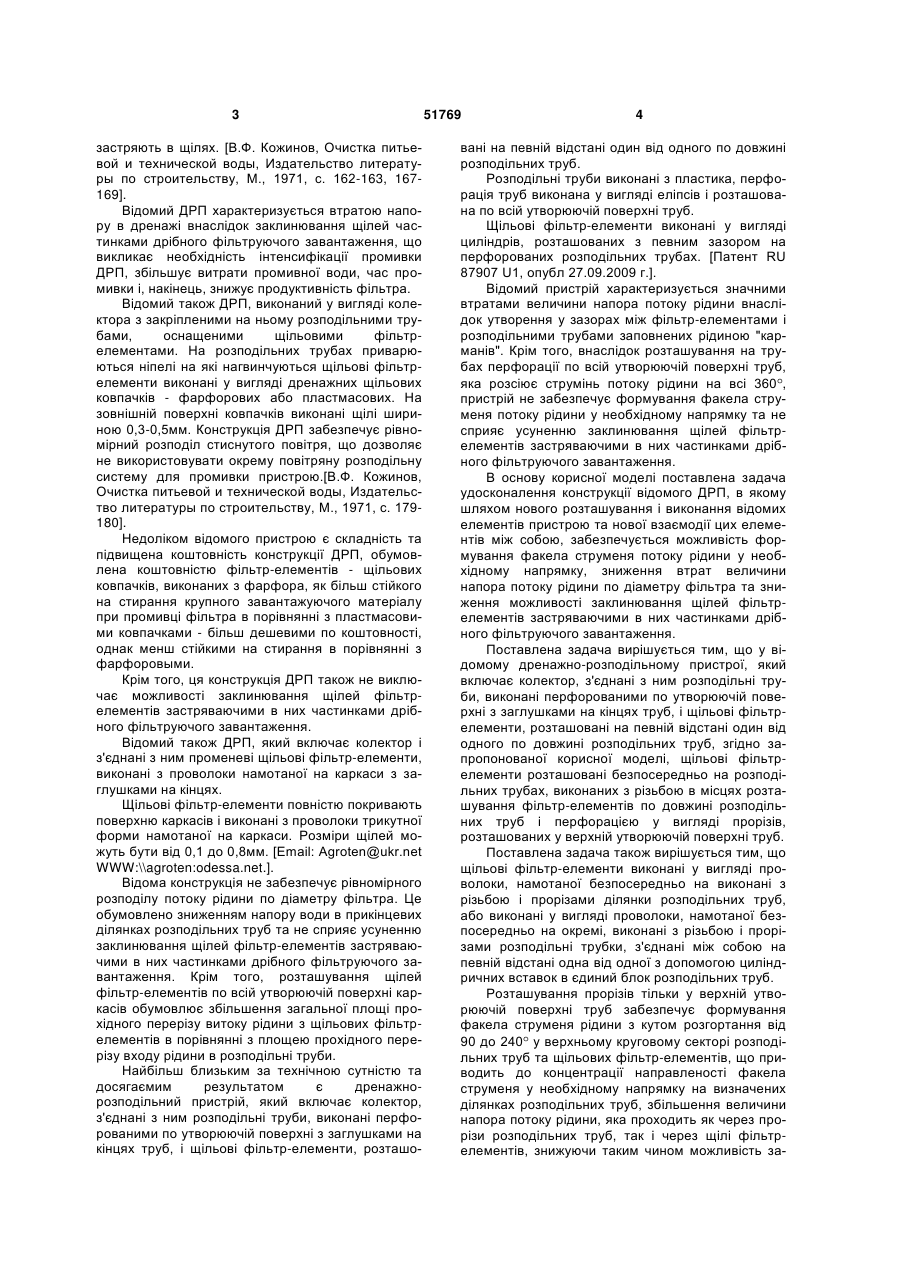

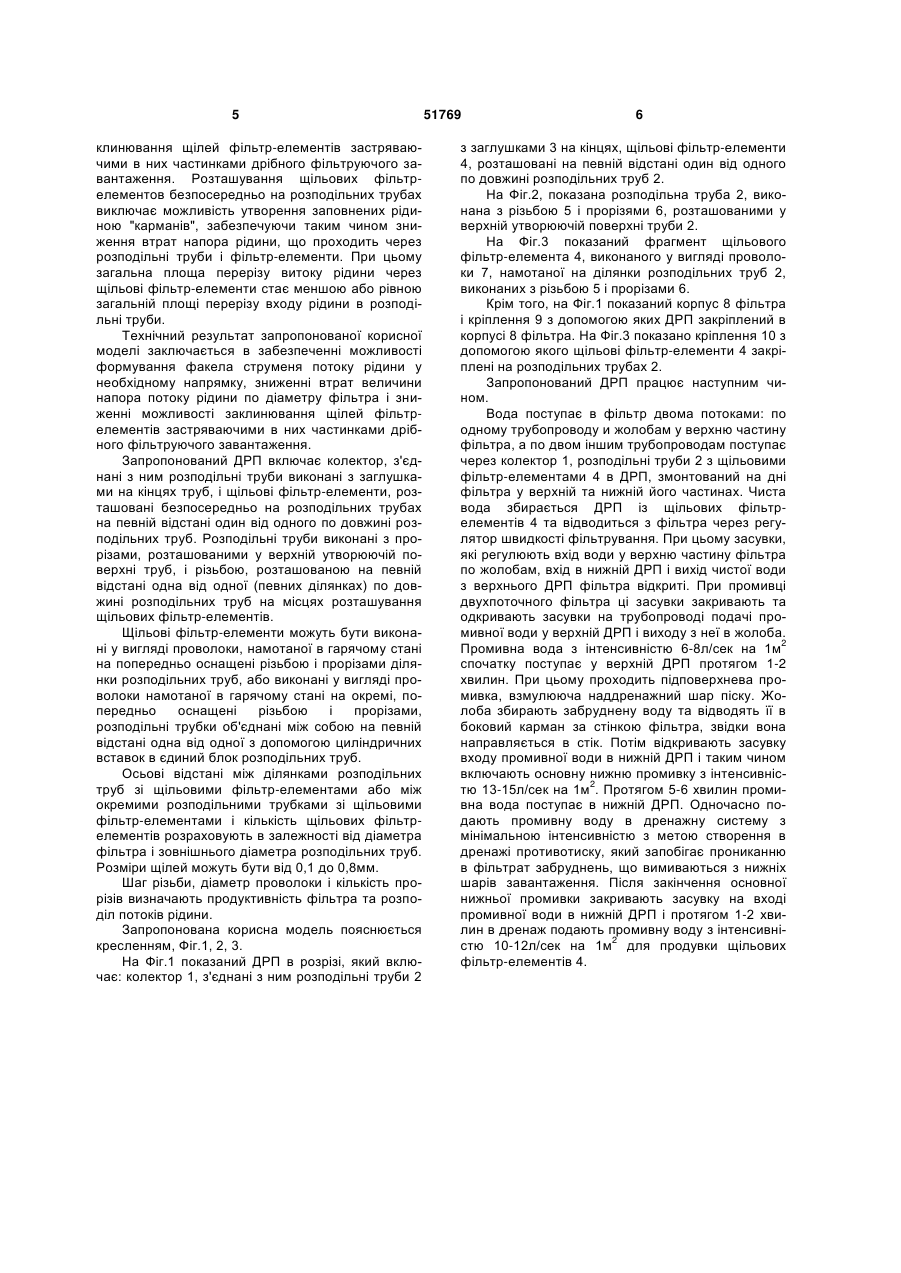

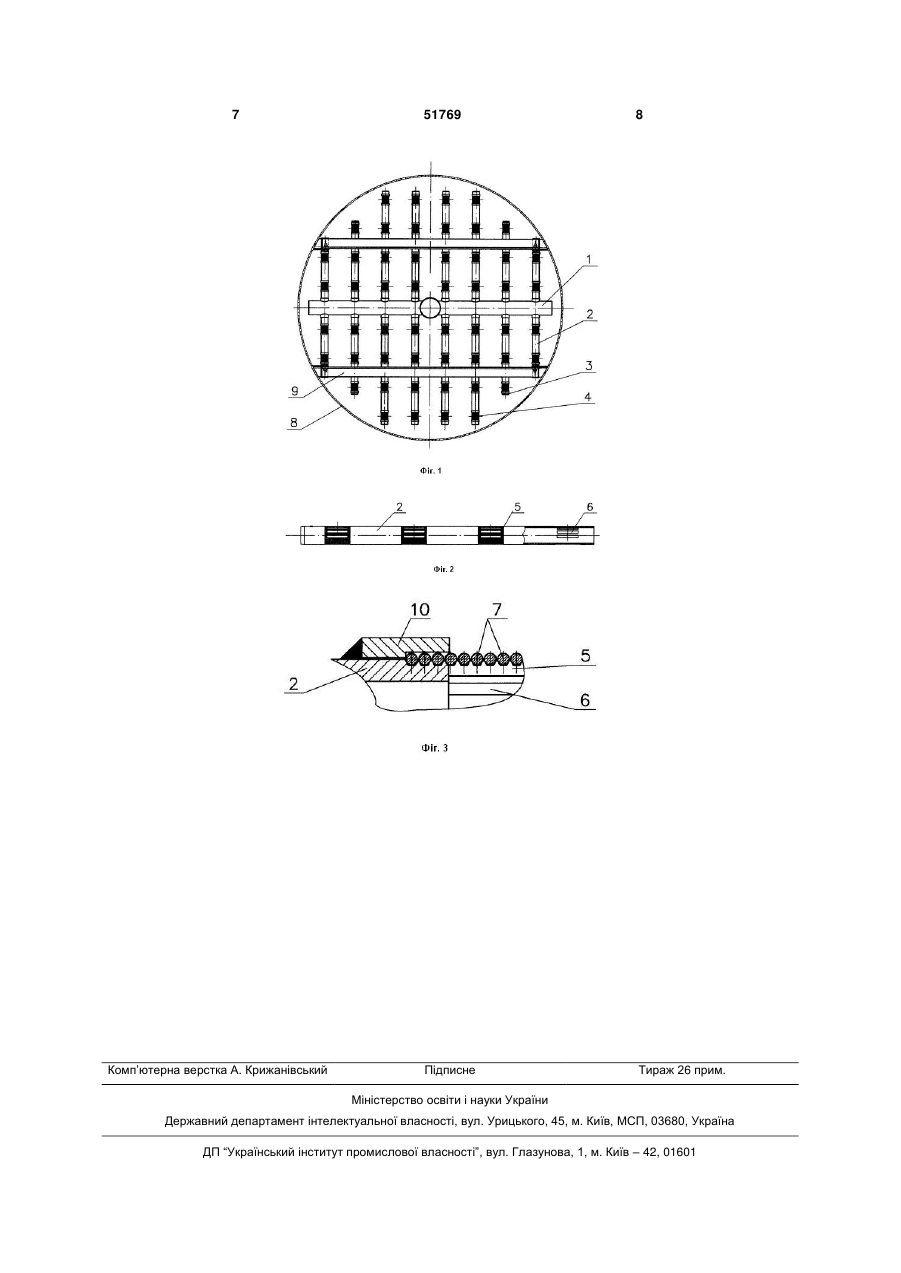

1. Дренажно-розподільний пристрій, який включає колектор, з'єднані з ним розподільні труби, виконані перфорованими по утворюючій поверхні з заглушками на кінцях труб, і щільові фільтрелементи, розташовані на певній відстані один від одного по довжині розподільних труб, який відріз 3 застряють в щілях. [В.Ф. Кожинов, Очистка питьевой и технической воды, Издательство литературы по строительству, М., 1971, с. 162-163, 167169]. Відомий ДРП характеризується втратою напору в дренажі внаслідок заклинювання щілей частинками дрібного фільтруючого завантаження, що викликає необхідність інтенсифікації промивки ДРП, збільшує витрати промивної води, час промивки і, накінець, знижує продуктивність фільтра. Відомий також ДРП, виконаний у вигляді колектора з закріпленими на ньому розподільними трубами, оснащеними щільовими фільтрелементами. На розподільних трубах приварюються ніпелі на які нагвинчуються щільові фільтрелементи виконані у вигляді дренажних щільових ковпачків - фарфорових або пластмасових. На зовнішній поверхні ковпачків виконані щілі шириною 0,3-0,5мм. Конструкція ДРП забезпечує рівномірний розподіл стиснутого повітря, що дозволяє не використовувати окрему повітряну розподільну систему для промивки пристрою.[В.Ф. Кожинов, Очистка питьевой и технической воды, Издательство литературы по строительству, М., 1971, с. 179180]. Недоліком відомого пристрою є складність та підвищена коштовність конструкції ДРП, обумовлена коштовністю фільтр-елементів - щільових ковпачків, виконаних з фарфора, як більш стійкого на стирання крупного завантажуючого матеріалу при промивці фільтра в порівнянні з пластмасовими ковпачками - більш дешевими по коштовності, однак менш стійкими на стирання в порівнянні з фарфоровыми. Крім того, ця конструкція ДРП також не виключає можливості заклинювання щілей фільтрелементів застряваючими в них частинками дрібного фільтруючого завантаження. Відомий також ДРП, який включає колектор і з'єднані з ним променеві щільові фільтр-елементи, виконані з проволоки намотаної на каркаси з заглушками на кінцях. Щільові фільтр-елементи повністю покривають поверхню каркасів і виконані з проволоки трикутної форми намотаної на каркаси. Розміри щілей можуть бути від 0,1 до 0,8мм. [Email: Agroten@ukr.net WWW:\\agroten:odessa.net.]. Відома конструкція не забезпечує рівномірного розподілу потоку рідини по діаметру фільтра. Це обумовлено зниженням напору води в прикінцевих ділянках розподільних труб та не сприяє усуненню заклинювання щілей фільтр-елементів застряваючими в них частинками дрібного фільтруючого завантаження. Крім того, розташування щілей фільтр-елементів по всій утворюючій поверхні каркасів обумовлює збільшення загальної площі прохідного перерізу витоку рідини з щільових фільтрелементів в порівнянні з площею прохідного перерізу входу рідини в розподільні труби. Найбільш близьким за технічною сутністю та досягаємим результатом є дренажнорозподільний пристрій, який включає колектор, з'єднані з ним розподільні труби, виконані перфорованими по утворюючій поверхні з заглушками на кінцях труб, і щільові фільтр-елементи, розташо 51769 4 вані на певній відстані один від одного по довжині розподільних труб. Розподільні труби виконані з пластика, перфорація труб виконана у вигляді еліпсів і розташована по всій утворюючій поверхні труб. Щільові фільтр-елементи виконані у вигляді циліндрів, розташованих з певним зазором на перфорованих розподільних трубах. [Патент RU 87907 U1, опубл 27.09.2009 г.]. Відомий пристрій характеризується значними втратами величини напора потоку рідини внаслідок утворення у зазорах між фільтр-елементами і розподільними трубами заповнених рідиною "карманів". Крім того, внаслідок розташування на трубах перфорації по всій утворюючій поверхні труб, яка розсіює струмінь потоку рідини на всі 360 , пристрій не забезпечує формування факела струменя потоку рідини у необхідному напрямку та не сприяє усуненню заклинювання щілей фільтрелементів застряваючими в них частинками дрібного фільтруючого завантаження. В основу корисної моделі поставлена задача удосконалення конструкції відомого ДРП, в якому шляхом нового розташування і виконання відомих елементів пристрою та нової взаємодії цих елементів між собою, забезпечується можливість формування факела струменя потоку рідини у необхідному напрямку, зниження втрат величини напора потоку рідини по діаметру фільтра та зниження можливості заклинювання щілей фільтрелементів застряваючими в них частинками дрібного фільтруючого завантаження. Поставлена задача вирішується тим, що у відомому дренажно-розподільному пристрої, який включає колектор, з'єднані з ним розподільні труби, виконані перфорованими по утворюючій поверхні з заглушками на кінцях труб, і щільові фільтрелементи, розташовані на певній відстані один від одного по довжині розподільних труб, згідно запропонованої корисної моделі, щільові фільтрелементи розташовані безпосередньо на розподільних трубах, виконаних з різьбою в місцях розташування фільтр-елементів по довжині розподільних труб і перфорацією у вигляді прорізів, розташованих у верхній утворюючій поверхні труб. Поставлена задача також вирішується тим, що щільові фільтр-елементи виконані у вигляді проволоки, намотаної безпосередньо на виконані з різьбою і прорізами ділянки розподільних труб, або виконані у вигляді проволоки, намотаної безпосередньо на окремі, виконані з різьбою і прорізами розподільні трубки, з'єднані між собою на певній відстані одна від одної з допомогою циліндричних вставок в єдиний блок розподільних труб. Розташування прорізів тільки у верхній утворюючій поверхні труб забезпечує формування факела струменя рідини з кутом розгортання від 90 до 240 у верхньому круговому секторі розподільних труб та щільових фільтр-елементів, що приводить до концентрації направленості факела струменя у необхідному напрямку на визначених ділянках розподільних труб, збільшення величини напора потоку рідини, яка проходить як через прорізи розподільних труб, так і через щілі фільтрелементів, знижуючи таким чином можливість за 5 клинювання щілей фільтр-елементів застряваючими в них частинками дрібного фільтруючого завантаження. Розташування щільових фільтрелементов безпосередньо на розподільних трубах виключає можливість утворення заповнених рідиною "карманів", забезпечуючи таким чином зниження втрат напора рідини, що проходить через розподільні труби і фільтр-елементи. При цьому загальна площа перерізу витоку рідини через щільові фільтр-елементи стає меншою або рівною загальній площі перерізу входу рідини в розподільні труби. Технічний результат запропонованої корисної моделі заключається в забезпеченні можливості формування факела струменя потоку рідини у необхідному напрямку, зниженні втрат величини напора потоку рідини по діаметру фільтра і зниженні можливості заклинювання щілей фільтрелементів застряваючими в них частинками дрібного фільтруючого завантаження. Запропонований ДРП включає колектор, з'єднані з ним розподільні труби виконані з заглушками на кінцях труб, і щільові фільтр-елементи, розташовані безпосередньо на розподільних трубах на певній відстані один від одного по довжині розподільних труб. Розподільні труби виконані з прорізами, розташованими у верхній утворюючій поверхні труб, і різьбою, розташованою на певній відстані одна від одної (певних ділянках) по довжині розподільних труб на місцях розташування щільових фільтр-елементів. Щільові фільтр-елементи можуть бути виконані у вигляді проволоки, намотаної в гарячому стані на попередньо оснащені різьбою і прорізами ділянки розподільних труб, або виконані у вигляді проволоки намотаної в гарячому стані на окремі, попередньо оснащені різьбою і прорізами, розподільні трубки об'єднані між собою на певній відстані одна від одної з допомогою циліндричних вставок в єдиний блок розподільних труб. Осьові відстані між ділянками розподільних труб зі щільовими фільтр-елементами або між окремими розподільними трубками зі щільовими фільтр-елементами і кількість щільових фільтрелементів розраховують в залежності від діаметра фільтра і зовнішнього діаметра розподільних труб. Розміри щілей можуть бути від 0,1 до 0,8мм. Шаг різьби, діаметр проволоки і кількість прорізів визначають продуктивність фільтра та розподіл потоків рідини. Запропонована корисна модель пояснюється кресленням, Фіг.1, 2, 3. На Фіг.1 показаний ДРП в розрізі, який включає: колектор 1, з'єднані з ним розподільні труби 2 51769 6 з заглушками 3 на кінцях, щільові фільтр-елементи 4, розташовані на певній відстані один від одного по довжині розподільних труб 2. На Фіг.2, показана розподільна труба 2, виконана з різьбою 5 і прорізями 6, розташованими у верхній утворюючій поверхні труби 2. На Фіг.3 показаний фрагмент щільового фільтр-елемента 4, виконаного у вигляді проволоки 7, намотаної на ділянки розподільних труб 2, виконаних з різьбою 5 і прорізами 6. Крім того, на Фіг.1 показаний корпус 8 фільтра і кріплення 9 з допомогою яких ДРП закріплений в корпусі 8 фільтра. На Фіг.3 показано кріплення 10 з допомогою якого щільові фільтр-елементи 4 закріплені на розподільних трубах 2. Запропонований ДРП працює наступним чином. Вода поступає в фільтр двома потоками: по одному трубопроводу и жолобам у верхню частину фільтра, а по двом іншим трубопроводам поступає через колектор 1, розподільні труби 2 з щільовими фільтр-елементами 4 в ДРП, змонтований на дні фільтра у верхній та нижній його частинах. Чиста вода збирається ДРП із щільових фільтрелементів 4 та відводиться з фільтра через регулятор швидкості фільтрування. При цьому засувки, які регулюють вхід води у верхню частину фільтра по жолобам, вхід в нижній ДРП і вихід чистої води з верхнього ДРП фільтра відкриті. При промивці двухпоточного фільтра ці засувки закривають та одкривають засувки на трубопроводі подачі промивної води у верхній ДРП і виходу з неї в жолоба. Промивна вода з інтенсивністю 6-8л/сек на 1м2 спочатку поступає у верхній ДРП протягом 1-2 хвилин. При цьому проходить підповерхнева промивка, взмулююча наддренажний шар піску. Жолоба збирають забруднену воду та відводять її в боковий карман за стінкою фільтра, звідки вона направляється в стік. Потім відкривають засувку входу промивної води в нижній ДРП і таким чином включають основну нижню промивку з інтенсивністю 13-15л/сек на 1м2. Протягом 5-6 хвилин промивна вода поступає в нижній ДРП. Одночасно подають промивну воду в дренажну систему з мінімальною інтенсивністю з метою створення в дренажі противотиску, який запобігає прониканню в фільтрат забруднень, що вимиваються з нижніх шарів завантаження. Після закінчення основної нижньої промивки закривають засувку на вході промивної води в нижній ДРП і протягом 1-2 хвилин в дренаж подають промивну воду з інтенсивністю 10-12л/сек на 1м2 для продувки щільових фільтр-елементів 4. 7 Комп’ютерна верстка А. Крижанівський 51769 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
