Викопуючий пристрій бурякозбиральної машини

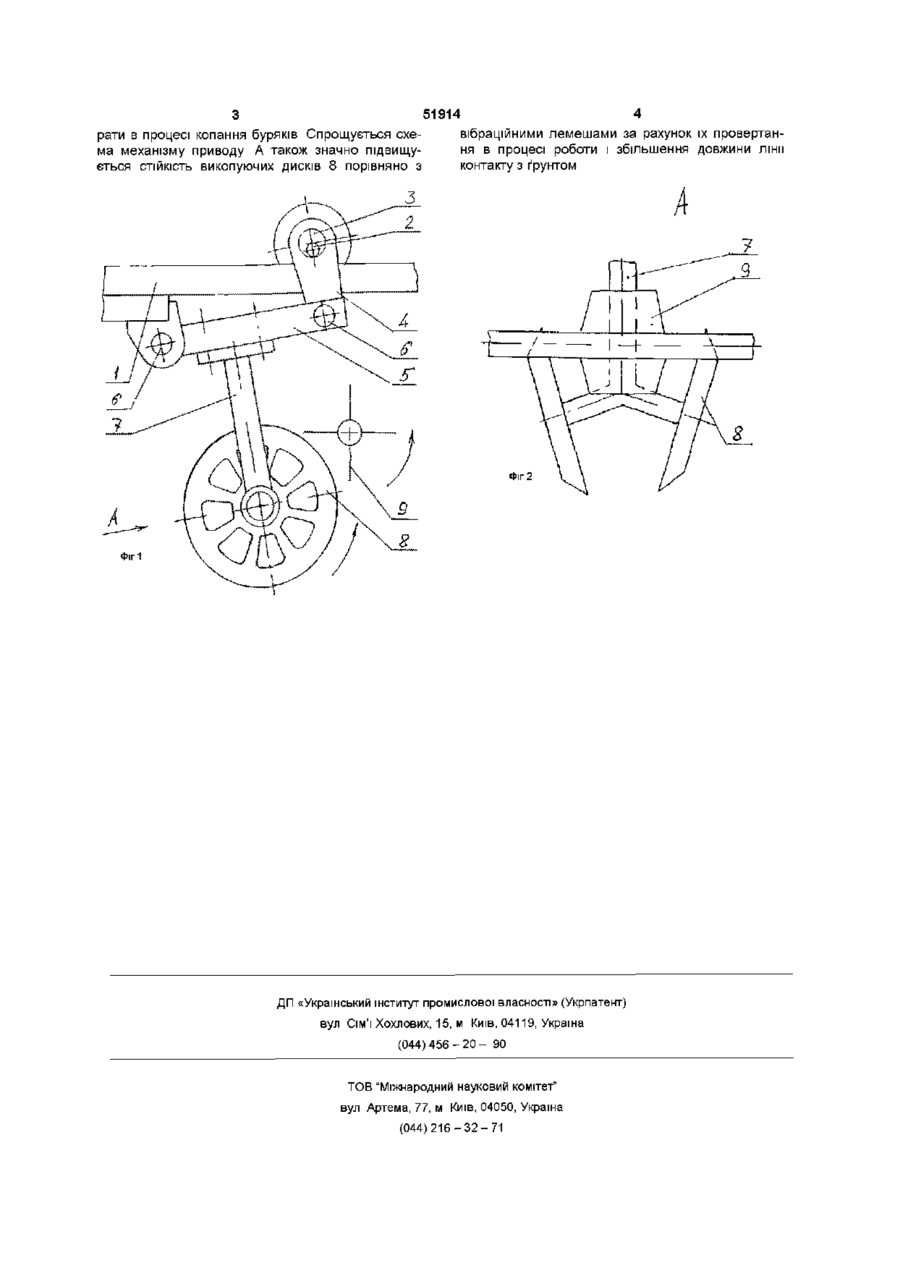

Викопуючий пристрій бурякозбиральної машини, що містить раму, стійку, на якій встановлені викопуючі диски, розміщені під кутом один до одного і до ексцентрикового механізму приводу, який відрізняється тим, що стійка з викопуючими дисками закріплена до важеля ексцентрикового механізму приводу Винахід відноситься до сільськогосподарського машинобудування, особливо до машин для збирання цукрових буряків Відомий ДИСКОВИЙ копач (позитивне рішення про видачу патенту на винахід від 27 04 99р , реєстраційний номер заявки №98105475, кл А01Д25Ю4), що складається із стійки, на якій закріплену під кутом один до одного привідний і непривідний диски (Аналог) З заявленим винаходом аналог співпадає слідуючими ознаками рама, стійка, викопуючи диски Недоліком відомого пристрою є складність у виготовленні і порівняно великі енерговитрати в процесі копання буряків Відомий також викопувально-очисний пристрій (патент України №29766А, кл А01Д27Ю4, бюл №8, 1999р), що містить раму, на якій встановлений центральний редуктор, що зв'язаний за допомогою ланцюгових передач з ексцентричним валом приводу вібраційних копачів (Прототип) З заявленим винаходом прототип співпадає слідуючими ознаками рама, ексцентриковий механізм приводу Недоліком відомого пристрою є порівняно великі енерговитрати в процесі копання буряків В основу винаходу поставлена задача вдосконалення викопуючого пристрою бурякозбиральної машини, в якому стійка з викопуючими дисками, закріплена до важеля ексцентрикового механізму приводу забезпечує отримання вібраційних рухів викопуючим дискам, що мають можливість провертання на вісях і за рахунок цього зменшуються енерговитрати в процесі копання буряків Поставлена задача вирішується тим, що в викопуючому пристрої бурякозбиральної машини, що містить раму, стійку, на якій встановлені викопуючи диски, розміщені під кутом один до одного і до ексцентрикового механізму приводу, згідно винаходу вводиться те , що стійка з викопуючими дисками закріплена до важеля ексцентрикового механізму приводу Викопуючий пристрій бурякозбиральної машини зображений на фіг 1, на фіг 2 - вид А на фіг 1 Викопуючий пристрій складається з рами 1, на якій встановлений ексцентриковий механізм приводу, що складається з привідного валу 2 з'єднаного з ексцентриком 3, кулісою 4 і важелем 5, який осями 6 прикріплений до рами 1 і куліси 4 Важіль 5 з'єднаний з стійкою 7 на якій на підшипниках встановлені викопуючи диски 8, розміщені під кутом один до одного Між дисками розміщений бітер 9 Викопуючий пристрій працює наступним чином При русі бурякозбиральної машини вздовж рядків цукрових буряків викопуючі диски 8, що мають можливість провертання на вісях, викопують коренеплоди, які за допомогою бітера 9 викидають на транспортери бурякозбиральної машини і далі в транспортний засіб В процесі викопування викопуючі диски 8 отримують вібраційні рухи від ексцентрикового механізму приводу, які передаються на стійку 7 від важеля 5 через кулісу 4, з'єднану з ексцентриком З, що приводиться в рух приводним валом 2 За рахунок отримання викопуючими дисками 8 вібраційних рухів значно зменшуються енерговит ю З 51914 4 рати в процесі копання буряків Спрощується схевібраційними лемешами за рахунок їх провертанма механізму приводу А також значно підвищуня в процесі роботи і збільшення довжини лінії ється СТІЙКІСТЬ викопуючих дисків 8 порівняно з контакту з ґрунтом Фіг 2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
