Дисковий копач бурякозбиральної машини

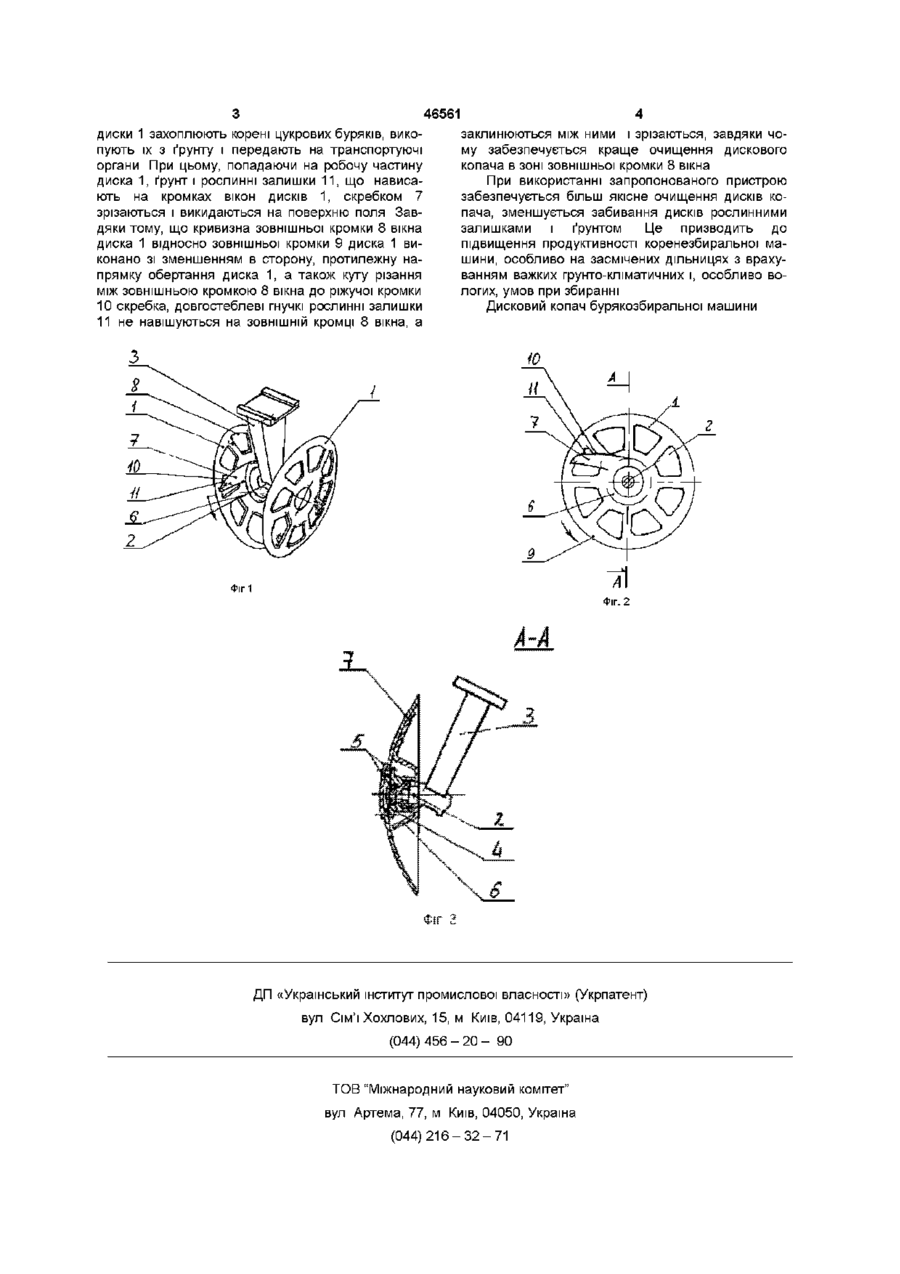

Дисковий копач бурякозбиральної машини, що містить стійку, на півосях якої за допомогою маточин закріплені диски з вікнами, оснащені пасивними скребками, який відрізняється тим, що кривизна зовнішньої кромки вікна відносно зовнішньої кромки диска виконана зі зменшенням в сторону, протилежну напрямку обертання диска ріжучою кромкою скребка, а як наслідок більш якісне очищення дисків копачів і за рахунок цього підвищується надійність роботи дискового копача Поставлена задача вирішується тим, що в дисковому копачі бурякозбиральної машини, що містить стійку, на ПІВВІСЯХ якої за допомогою маточин закріплені диски з вікнами, оснащені пасивними скребками, згідно винаходу вводиться те, що кривизна зовнішньої кромки вікна відносно зовнішньої кромки диска виконана зі зменшенням в сторону протилежну напрямку обертання диска Дисковий копач бурякозбиральної машини зображений на фіг 1, на фіг 2 - вид збоку на фіг 1, на фіг 3 - січення А-А фіг 2 Дисковий копач бурякозбиральної машини містить диски 1, змонтовані на ПІВВІСІ 2 стійки 3 за допомогою маточин 4 і ПІДШИПНИКІВ 5 На СТІЙЦІ З закріплений чашкоподібний кожух 6, що охоплює маточину 4 диска 1 і прилягає торцевою частиною до робочої поверхні диска До кожуха 6 прикріплений пасивний скребок 7, жорстко зв'язаний з кожухом 6 При цьому кривизна зовнішньої кромки 8 вікна відносно зовнішньої кромки 9 диска 1 виконана зі зменшенням в сторону, протилежну напрямку обертання диска 1, а кут між ріжучою кромкою 10 скребка 7 і зовнішньою кромкою вікна диска 1 є меншим 90° і близьким до кута заклинювання між ними стебельних рослинних залишків 11 (Незображені) Пристрій працює наступним чином В процесі роботи диски 1 копача бурякозбиральної машини частково заглиблені в ґрунт і приводяться до обертання від трансмісії машини або від щеплення з ґрунтом Рухаючись вздовж рядків, (О ю (О 46561 диски 1 захоплюють корені цукрових буряків, викопують їх з ґрунту і передають на транспортуючі органи При цьому, попадаючи на робочу частину диска 1, ґрунт і рослинні залишки 11, що нависають на кромках вікон дисків 1, скребком 7 зрізаються і викидаються на поверхню поля Завдяки тому, що кривизна зовнішньої кромки 8 вікна диска 1 відносно зовнішньої кромки 9 диска 1 виконано зі зменшенням в сторону, протилежну напрямку обертання диска 1, а також куту різання між зовнішньою кромкою 8 вікна до ріжучої кромки 10 скребка, довгостеблеві гнучкі рослинні залишки 11 не навішуються на ЗОВНІШНІЙ кромці 8 вікна, а заклинюються між ними і зрізаються, завдяки чому забезпечується краще очищення дискового копача в зоні зовнішньої кромки 8 вікна При використанні запропонованого пристрою забезпечується більш якісне очищення дисків копача, зменшується забивання дисків рослинними залишками і ґрунтом Це призводить до підвищення продуктивності коренезбиральної машини, особливо на засмічених дільницях з врахуванням важких грунто-кліматичних і, особливо вологих, умов при збиранні Дисковий копач бурякозбиральної машини Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
