Гичкозрізувальний апарат бурякозбиральної машини

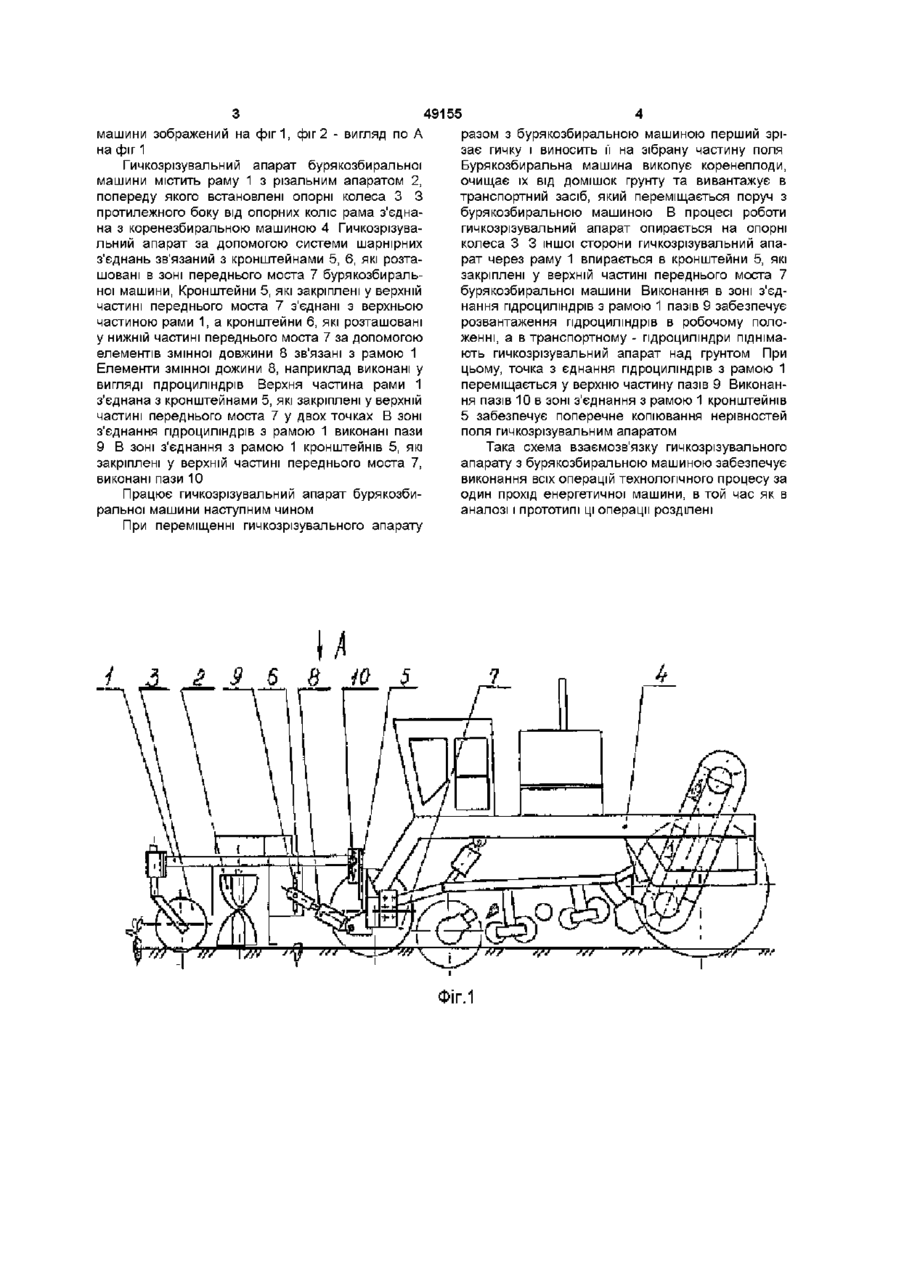

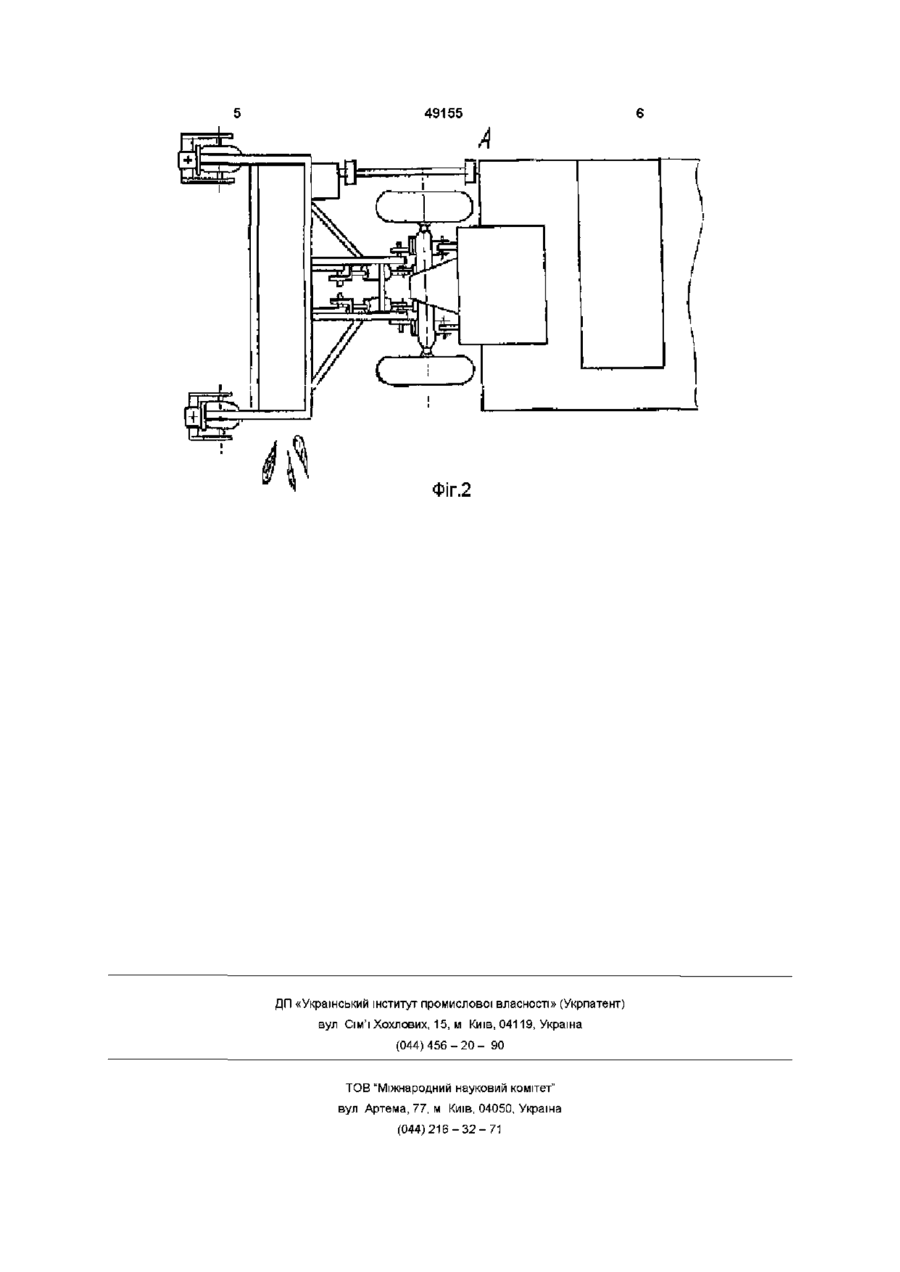

1 Гичкозрізувальний апарат бурякозбиральної машини, що містить раму з різальним апаратом, попереду якої встановлені опорні колеса, а з протилежного боку рама з'єднана з коренезбиральною машиною, який відрізняється тим, що гичкозрізувальний апарат за допомогою системи шарнірних з'єднань зв'язаний з кронштейнами, які розташовані в зоні переднього моста, причому кронштейни, які закріплені у верхній частині переднього моста, з'єднані з верхньою частиною рами, а кронштейни, які розташовані у нижній частині переднього моста, за допомогою елементів змінної довжини зв'язані з рамою 2 Гичкозрізувальний апарат бурякозбиральної машини по п 1, який відрізняється тим, що елементи змінної довжини виконані у вигляді гідроциліндрів 3 Гичкозрізувальний апарат бурякозбиральної машини по п 1, який відрізняється тим, що верхня частина рами з'єднана з кронштейнами, які закріплені у верхній частині переднього моста у двох точках 4 Гичкозрізувальний апарат бурякозбиральної машини по п 1,2, який відрізняється тим, що в зоні з'єднання гідроциліндра з рамою виконані пази 5 Гичкозрізувальний апарат бурякозбиральної машини по п 1, який відрізняється тим, що в зоні з'єднання з рамою кронштейнів, які закріплені у верхній частині переднього моста, виконані пази Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований в конструкціях бурякозбиральних машин Відома бурякозбиральна машина (А С 1822650, МПК Д 25/04, Бюл 23, 1993р), яка містить раму, передній і задній мости, кабіну, двигун і технологічні робочі органи (Аналог) Недоліком такої машини є обмежені функціональні можливості, які полягають у роздільному способі збирання коренеплодів без зрізання гички Також відомий гичкозрізувальний апарат (А С 1819518, МПК Д 23/02, Бюл 21, 1993р), який містить раму з різальним апаратом, попереду якого встановлені опорні колеса, а з протилежного боку рама з'єднана з коренезбиральною машиною В основу винаходу покладено завдання вдосконалення гичкозрізувального апарата бурякозбиральної машини, в якому шарнірним кріпленням гичкозрізувального апарата до переднього мста бурякозбиральної машини забезпечується однофазне виконання технологічного процесу видалення гички та викопування коренеплодів і за рахунок цього зменшуються ресурсовитрати механізованих бурякозбиральних комплексів Поставлена задача досягається за рахунок того, що в гичкозрізувальному апараті бурякозбиральної машини, що містить раму з різальним апаратом, попереду якого встановлені опорні колеса, а з протилежного боку рама з'єднана з коренезбиральною машиною, згідно винаходу вводиться те, що гичкозрізувальний апарат за допомогою системи шарнірних з'єднань зв'язаний з кронштейнами, які розташовані в зоні переднього моста, причому кронштейни, які закріплені у верхній частині переднього моста з'єднані з верхньою частиною рами, а кронштейни, які розташовані у нижній частині переднього моста за допомогою елементів змінної довжини зв'язані з рамою, а елементи змінної дожини виконані у вигляді гідроциліндрів, причому верхня частина рами з'єднана з кронштейнами, які закріплені у верхній частині переднього моста у двох точках, а в зоні з'єднання гідроциліндра з рамою виконані пази, в зоні з'єднання з рамою кронштейнів, які закріплені у верхній частині переднього моста, виконані пази Гичкозрізувальний апарат бурякозбиральної ю ю 49155 машини зображений на фіг1, фіг 2 - вигляд по А на фіг 1 Гичкозрізувальний апарат бурякозбиральної машини містить раму 1 з різальним апаратом 2, попереду якого встановлені опорні колеса З З протилежного боку від опорних коліс рама з'єднана з коренезбиральною машиною 4 Гичкозрізувальний апарат за допомогою системи шарнірних з'єднань зв'язаний з кронштейнами 5, 6, які розташовані в зоні переднього моста 7 бурякозбиральної машини, Кронштейни 5, які закріплені у верхній частині переднього моста 7 з'єднані з верхньою частиною рами 1, а кронштейни 6, які розташовані у нижній частині переднього моста 7 за допомогою елементів змінної довжини 8 зв'язані з рамою 1 Елементи змінної дожини 8, наприклад виконані у вигляді гідроциліндрів Верхня частина рами 1 з'єднана з кронштейнами 5, які закріплені у верхній частині переднього моста 7 у двох точках В зоні з'єднання гідроциліндрів з рамою 1 виконані пази 9 В зоні з'єднання з рамою 1 кронштейнів 5, які закріплені у верхній частині переднього моста 7, виконані пази 10 Працює гичкозрізувальний апарат бурякозбиральної машини наступним чином При переміщенні гичкозрізувального апарату 2 9 6 & 40 разом з бурякозбиральною машиною перший зрізає гичку і виносить її на зібрану частину поля Бурякозбиральна машина викопує коренеплоди, очищає їх від домішок грунту та вивантажує в транспортний засіб, який переміщається поруч з бурякозбиральною машиною В процесі роботи гичкозрізувальний апарат опирається на опорні колеса З З іншої сторони гичкозрізувальний апарат через раму 1 впирається в кронштейни 5, які закріплені у верхній частині переднього моста 7 бурякозбиральної машини Виконання в зоні з'єднання гідроциліндрів з рамою 1 пазів 9 забезпечує розвантаження гідроциліндрів в робочому положенні, а в транспортному - гідроциліндри піднімають гичкозрізувальний апарат над грунтом При цьому, точка з єднання гідроциліндрів з рамою 1 переміщається у верхню частину пазів 9 Виконання пазів 10 в зоні з'єднання з рамою 1 кронштейнів 5 забезпечує поперечне копіювання нерівностей поля гичкозрізувальним апаратом Така схема взаємозв'язку гичкозрізувального апарату з бурякозбиральною машиною забезпечує виконання всіх операцій технологічного процесу за один прохід енергетичної машини, в той час як в аналозі і прототипі ці операції розділені U 5 Шг /у;/А і ФІГ.1 49155 C D Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
