Пристрій для порціонного дозування сипучих тіл

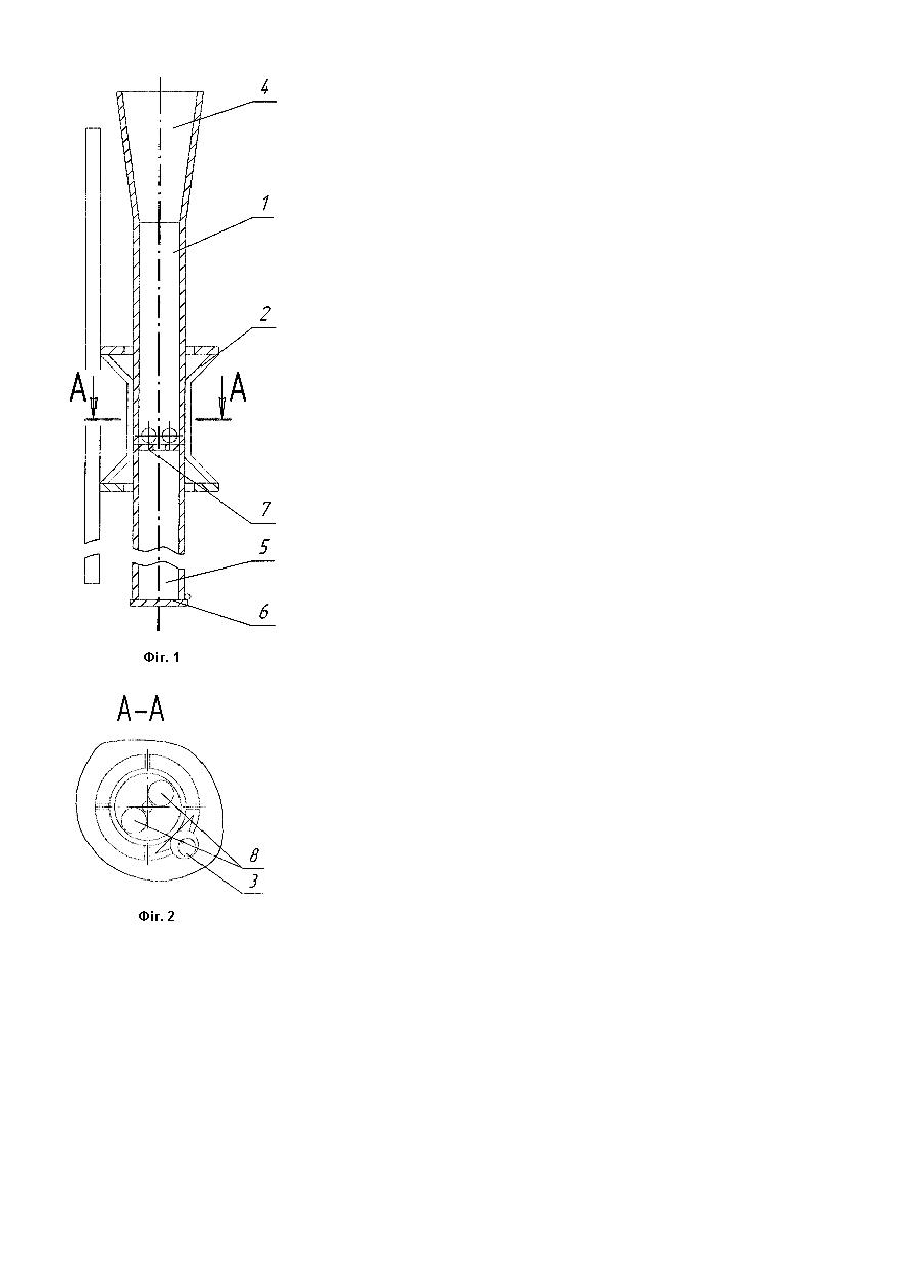

Корисна модель відноситься до порціонного дозування сипучих тіл і може бути використана для підприємств хімічної і харчової промисловостей. Відомий пристрій порціонного дозування сипучих тіл шляхом відмірювання дози мірною ємністю, де для підвищення точності дозування використовується вібратор, найчастіше вертикальні - гармонійні [1]. Найбільш близьким по конструкції є пристрій для об'ємного дозування сипучих матеріалів [2]. Пристрій для об'ємного дозування сипучих матеріалів складається з мірної ємності, охопленого з двох сторін заслінками, виконаними у виді еластичних шлангів, розташованих з визначеним кроком між осями і зв'язаних через крани з джерелом надлишкового тиску. Недоліки даного пристрою: - низька точність дозування із-за нерівномірного заповнення сипучим тілом мірної ємності і неякісним відсіченням відмірюваної дози; - висока вартість виробу; - низька надійність, зв'язана з використанням еластичного шланга, що контактує із сипучим тілом. В основу корисної моделі поставлене завдання створення пристрою для порціонного дозування сипучих тіл яке володіє високою точністю дозування сипучих тіл та простотою конструкції. Поставлене завдання вирішується за рахунок того, що в пристрій для порціонного дозування сипучих тіл входять мірна ємність і заслінки, з'єднані з блоком керування, згідно корисної моделі мірна ємність, з жорстко закріпленим із зовнішньої сторони вібратором підвішена на амортизаторах і має усередині перегрібачі, розміщені на верхній нерухомій заслінці, виготовленій у вигляді плоскої пластини з отвором (отворами). Принципова схема пристрою зображена на Фіг.1 Загальний вид. Фіг.2 Поперечний розріз (А-А). Пристрій для порціонного дозування сипучих тіл (Фіг.1, 2) складається з труби 1, підвішеної на еластичній підвісці 2, з жорстко закріпленим, вібратором 3 (наприклад, дебалансним), бункером 4 і мірної ємності 5. Ємність виготовлена з двох порожніх циліндрів, що входять один в іншій, відділена від труби заслінкою 7 з отвором у центрі і перегрібачами 8 (приміром, кулястими). Під ємністю розміщена кришка 6 з замком. Пристрій працює таким чином. З бункера 4 сипуче тіло надходить у трубу 1 і зосереджується над заслінкою 7. Надають руху вібратору 3, що змушує перегрібачі 8 робити коливальний рух і руйнувати зводи, утворені часточками сипучого тіла над отвором (отворами). Продукт просипається в мірну ємність 5 і під дією вібраційних сил рівномірно, шарами, заповнюють мірну ємність. Повітря, яке знаходиться у мірній ємності і надходить із продуктом, вільно випливає і не рихлить сипуче тіло. Коли ємність 5 заповниться сипучим тілом, вібратор 3 відключають і відкривають кришку 6. Відмірена доза висипається. Пропонований пристрій виготовлений і проведені попередні іспити. Точність зросла більш ніж у два рази. Понизилася вартість виробу і підвищилася його надійність. Література: 1. Прозоровский В.В. Современные объемные дозаторы для сыпучих материалов и системы управлення ими. -М.: Легпищемаш, 1973. -31с. 2. Авторское свидетельство №842411. Устройство для обьемного дозирования сыпучих материалов. Грузинский государственный институт по проектированию водохозяйственного строительства «Грузгипроводхоз» (Прототип)
