Система вентиляції приміщення

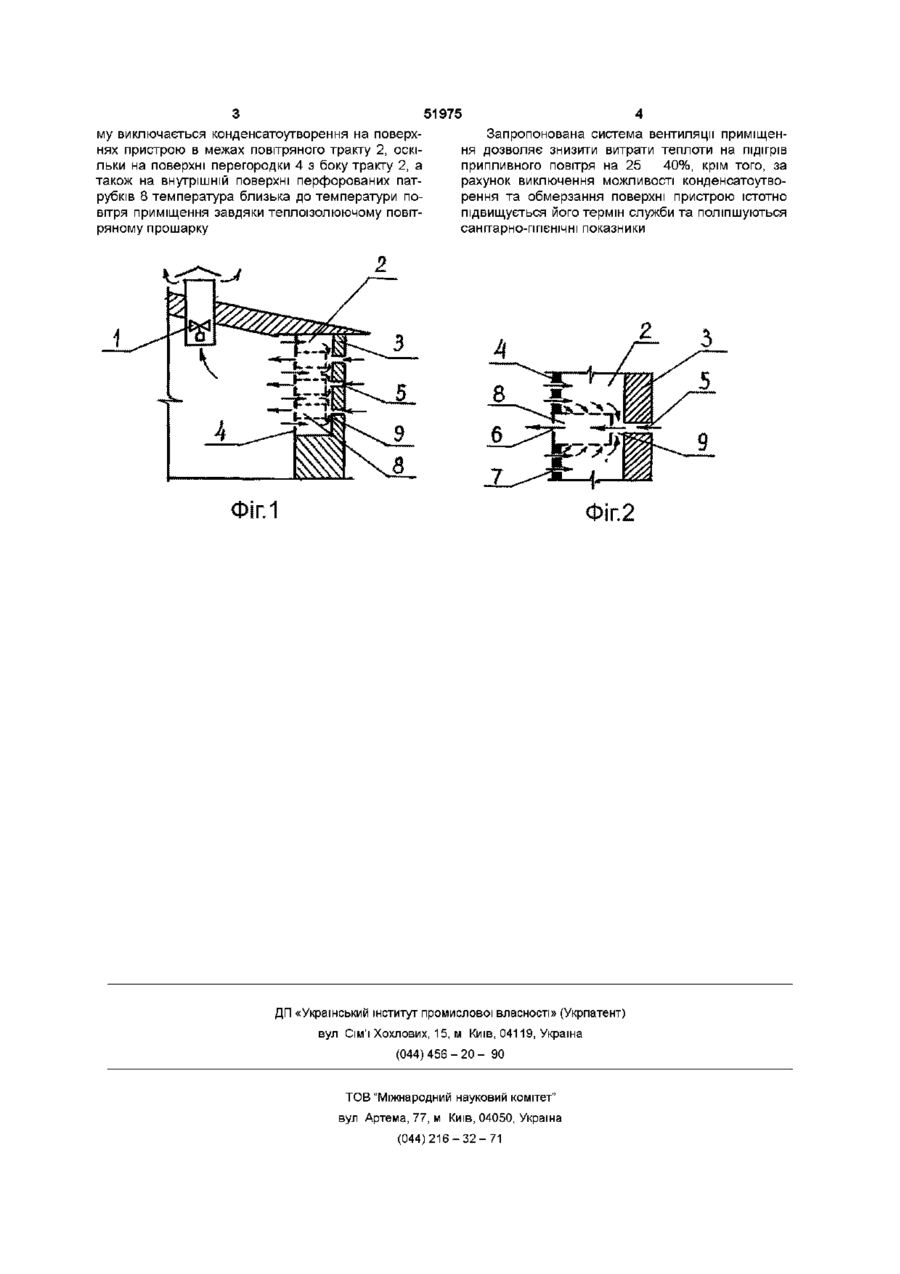

Система вентиляції приміщення, що включає витяжний вентилятор, повітряний тракт, утворений стіною приміщення та перегородкою, причому в першій з них виконані припливні, а в другій - припливні та рециркуляційні отвори, яка відрізняється тим, що в повітряному тракті встановлені та сполучені з приміщенням крізь припливні отвори перегородки перфоровані патрубки, торці яких з одного боку приєднані до перегородки, а з іншого боку розміщені із зазором відносно стіни приміщення, причому припливні отвори в СТІНІ й Винахід відноситься до систем вентиляції приміщень, переважно, виробничого призначення, зокрема тваринницьких Відома система вентиляції, що включає витяжний вентилятор, повітряний тракт, утворений стіною приміщення та перегородкою, при тому в першій з них виконані припливні, а в другій - припливні та рециркуляційні отвори (див опис до патенту Японії № 56-14942, 1978 р ) Інтенсивність змішування припливного та рециркуляційного повітря у відомому пристрої порівняно низька, окрім того, не виключається можливість випадання конденсату на поверхні перегородки з боку повітряного тракту при надходженні холодного припливного повітря Задачею цього винаходу є створення системи вентиляції приміщення з більш інтенсивним змішуванням припливного та рециркуляційного повітря, а також покращення експлуатаційних якостей пристрою Поставлена задача вирішується за рахунок того, що з повітряному тракті установлені та сполучені з приміщенням крізь припливні отвори перегородки перфоровані патрубки, торці яких з одного боку приєднані до перегородки, а з іншого боку розміщені із зазором відносно стіни приміщення, при тому припливні отвори в СТІНІ й перегородці Система вентиляції присідання містить витяжний вентилятор 1, повітряний тракт 2, утворений стіною 3 приміщення та перегородкою 4, в першій з яких виконані припливні отвори 5, а в другій припливні та рециркуляційні отвори 6 і 7 Система додатково містить змонтовані в повітряному тракті 2 та сполучені з приміщенням крізь припливні отвори 6 перегородки 4 перфоровані патрубки 8, торці яких з одного боку приєднані до перегородки 4, а з іншого боку встановлені із зазором 9 відносно стіни 3 приміщення, а припливні отвори 5 і 6 в СТІНІ 3 й перегородці 4 розміщені соосно Система вентиляції працює таким чином При вмиканні витяжного вентилятора 1 у приміщенні і в припливних отворах 5 і 6 створюється розрідження, в результаті чого повітря з атмосфери надходить крізь припливні отвори 5 до перфорованих патрубків 8 Струмені повітря, що надходять до перфорованих патрубків 8, ежектують повітря з приміщення крізь рециркуляційні отвори 7 в перегородці 4, зазор 9 та перфорацію в перфорованих патрубках 8 Суміш зовнішнього і рециркуляційного повітря крізь припливні отвори 6 з перегородці 4 надходить у приміщення Система вентиляції приміщення забезпечує можливість подачі припливного повітря з низькими ЗОВНІШНІМИ температурами завдяки високому ступеню попереднього змішування холодного зовнішнього та рециркуляційного повітря і, як наслідок, виключає необхідність застосування теплових установок для штучного підігріву повітря При цьо СООСНІ На фіг 1 зображено поперечний переріз будівлі із запропонованою системою вентиляції, на фіг 2 - окремий елемент системи перегородці СПІВВІСНІ ю ю 51975 му виключається конденсатоутворення на поверхнях пристрою в межах повітряного тракту 2, оскільки на поверхні перегородки 4 з боку тракту 2, а також на внутрішній поверхні перфорованих патрубків 8 температура близька до температури повітря приміщення завдяки теплоізолюючому повітряному прошарку 4 Запропонована система вентиляції приміщення дозволяє знизити витрати теплоти на підігрів припливного повітря на 25 40%, крім того, за рахунок виключення можливості конденсатоутворення та обмерзання поверхні пристрою істотно підвищується його термін служби та поліпшуються санітарно-гігієнічні показники 8 ! їг.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
