Спосіб вентиляції приміщення з розміщеними по його площі теплогазовиділяючими джерелами

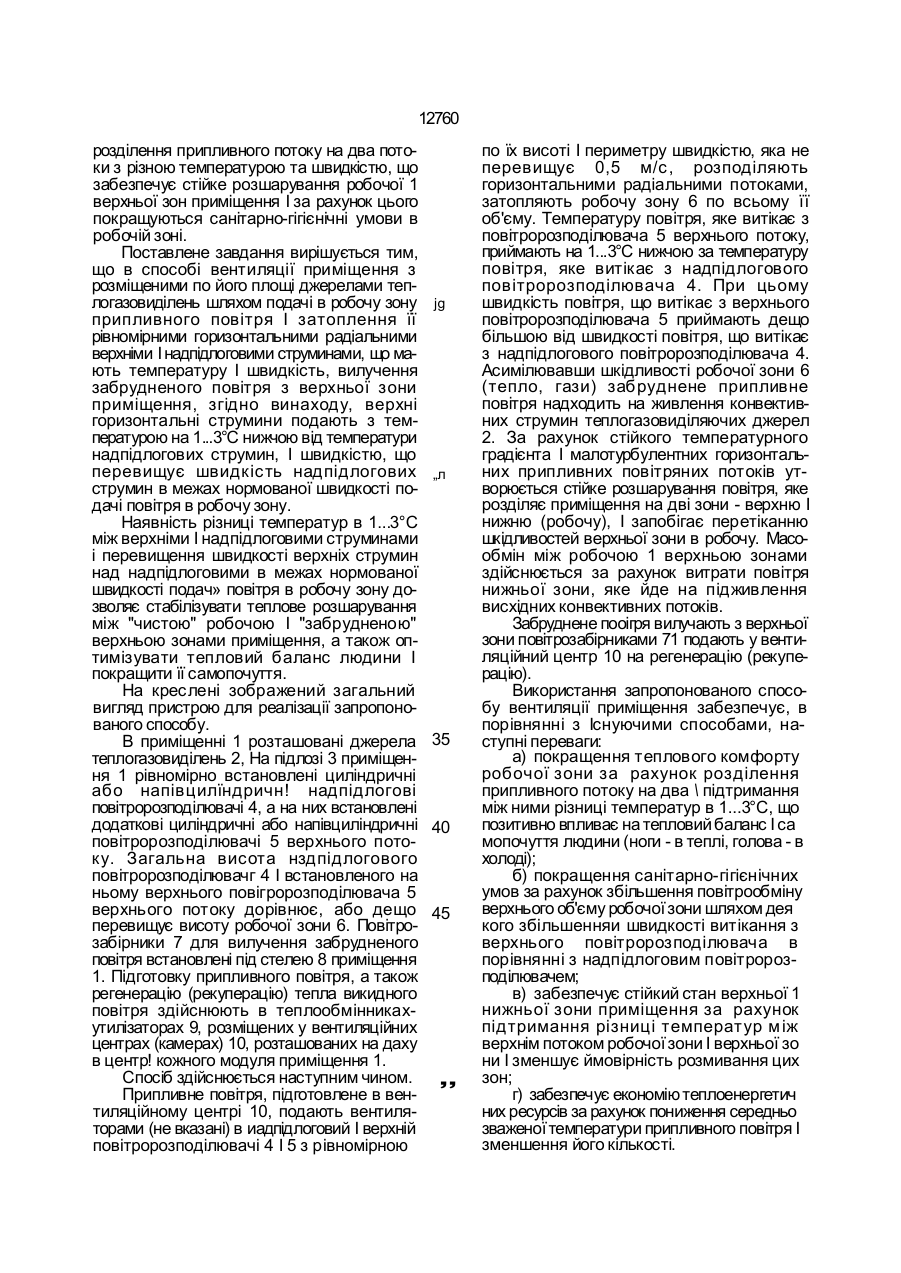

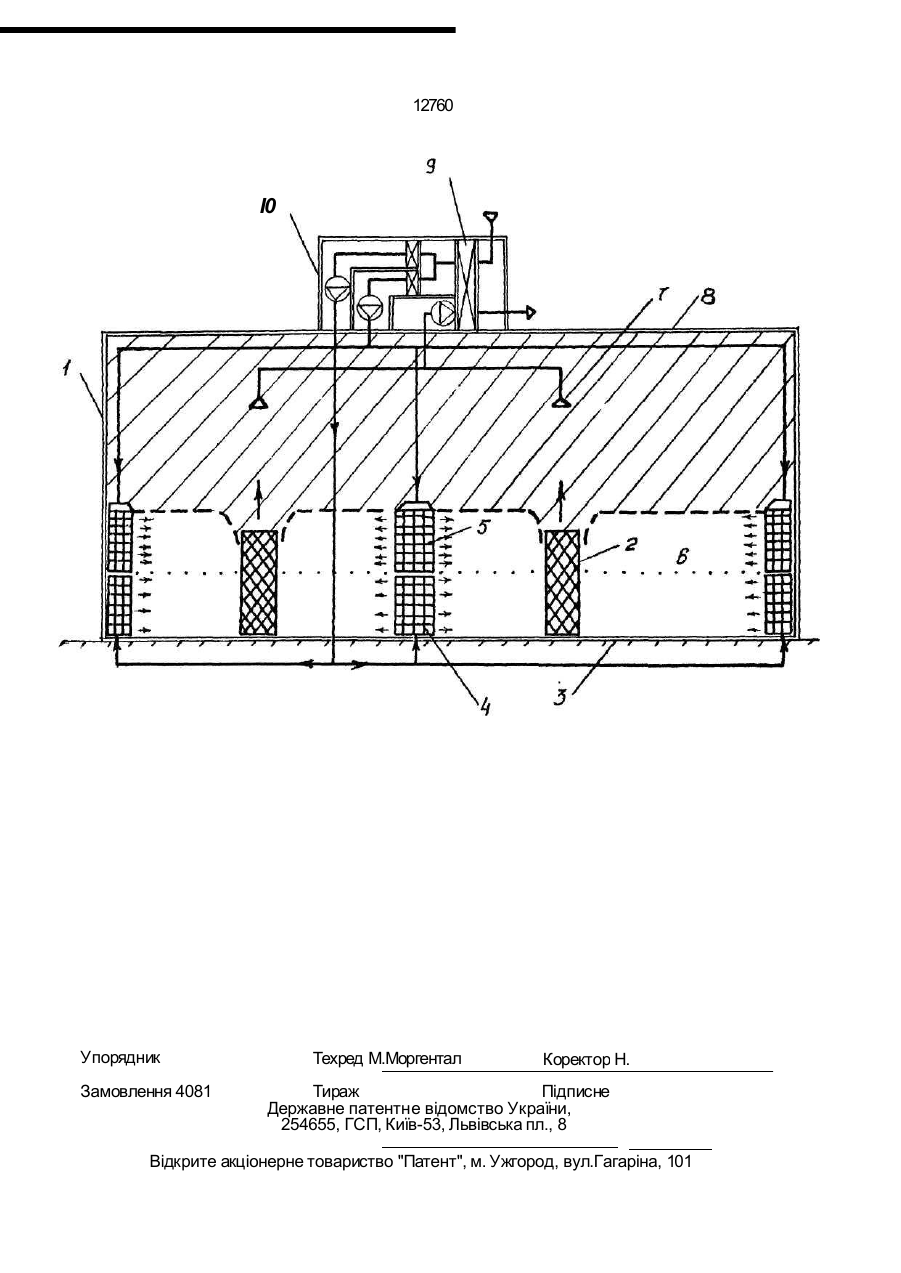

Способ вентиляц ии помещения с расположенными по его площади теплога Винахід відноситься до області вентиляції і може бути використаний в приміщенні промислового І громадського будинку з розміщеними по його площі джерелами теплогазовиділень. Відомий спосіб вентиляції приміщення з розміщеними по його площі джерелами теплогазовиділень, який полягає в тому, що припливне повітря подають горизонтальним потоком через повітророзподільчу панель, що розташована водній зторцьовихстін приміщення і одночасно вилучають забруднене повітря зі сторони, протилежної розподільчій панелі, а частину забрудненого повітря додатково вилучають з нижньої зони приміщення через рівномірно розміщені по площі підлоги повітрозабірники. Однак цим способом пропонується вентиляція всього об'єму приміщення, в зв'язку з чим потрібні значні об'єми припливного повітря, погіршується мікроклімат робочої зони за рахунок забруднення її шкідливостями верхньої зони. зовыделяющими источниками путем подачи в рабочую зону приточного воздуха и затопления ее равномерными горизонтальными радиальными верхними и напольными струями, имеющими температуру и скорость, вытяжки загрязненного воздуха из верхней зоны помещения, о т л и ч а ю щ и й с я тем, что верхние горизонтальные струи подают с температурой на 1-3°С ниже температуры напольных струй, и скоростью, превышающей скорость напольных струй в пределах нормируемой скорости подачи воздуха в рабочую зону. Відомим і найбільш близьким до запропонованого винаходу є спосіб вентиляції приміщення з розміщеними по його площі теплогазовиділяючими джерелами шляхом подачі в робочу зону припливного повітря і затоплення її рівномірними горизонтальними радіальними верхніми і надпідлоговими струминами, що маютьтепературу і швидкість, вилучення забрудненого повітря з верхньої зони приміщення (Авт.св. № 1566174, кл. F 24 F 7/06, 1988). Однак в даному способі температура припливного повітря рівномірна по всій висоті робочої зони, що від'ємно впливає на теплове самопочуття людини; при незначній потужності теплоджерел і при нерівномірному розміщенні їх по площі можливе розмивання границі між робочою І верхньою зонами і перемішування повітря. В основу винаходу поставлено завдання вдосконалення способу вентиляції приміщення з розміщеними по його площі теплогазовиділяючими джерелами шляхом С > ю СЬО О 12760 розділення припливного потоку на два потоки з різною температурою та швидкістю, що забезпечує стійке розшарування робочої 1 верхньої зон приміщення І за рахунок цього покращуються санітарно-гігієнічні умови в робочій зоні. Поставлене завдання вирішується тим, що в способі вентиляції приміщення з розміщеними по його площі джерелами теплогазовиділень шляхом подачі в робочу зону припливного повітря І затоплення її рівномірними горизонтальними радіальними верхніми І надпідлоговими струминами, що мають температуру І швидкість, вилучення забрудненого повітря з верхньої зони приміщення, згідно винаходу, верхні горизонтальні струмини подають з температурою на 1...3°С нижчою від температури надпідлогових струмин, І швидкістю, що перевищує швидкіс ть надпідлогових струмин в межах нормованої швидкості подачі повітря в робочу зону. Наявність різниці температур в 1...3°С між верхніми І надпідлоговими струминами і перевищення швидкості верхніх струмин над надпідлоговими в межах нормованої швидкості подач» повітря в робочу зону дозволяє стабілізувати теплове розшарування між "чистою" робочою І "забрудненою" верхньою зонами приміщення, а також оптимізувати тепловий баланс людини І покращити її самопочуття. На креслені зображений загальний вигляд пристрою для реалізації запропонованого способу. В приміщенні 1 розташовані джерела теплогазовиділень 2, На підлозі 3 приміщення 1 рівномірно встановлені циліндричні або напівцилїндричн! надпідлогові повітророзподілювачі 4, а на них встановлені додаткові циліндричні або напівциліндричні повітророзподілювачі 5 верхнього потоку. Загальна висота нздпідлогового повітророзподілювачг 4 І встановленого на ньому верхнього повігророзподілювача 5 верхнього потоку дорівнює, або дещо перевищує висоту робочої зони 6. Повітрозабірники 7 для вилучення забрудненого повітря встановлені під стелею 8 приміщення 1. Підготовку припливного повітря, а також регенерацію (рекуперацію) тепла викидного повітря здійснюють в теплообмінникахутилізаторах 9, розміщених у вентиляційних центрах (камерах) 10, розташованих на даху в центр! кожного модуля приміщення 1. Спосіб здійснюється наступним чином. Припливне повітря, підготовлене в вентиляційному центрі 10, подають вентиляторами (не вказані) в иадпідлоговий І верхній повітророзподілювачі 4 І 5 з рівномірною jg „л 35 40 45 „ по їх висоті І периметру швидкістю, яка не перевищує 0,5 м/с , розподіляють горизонтальними радіальними потоками, затопляють робочу зону 6 по всьому її об'єму. Температуру повітря, яке витікає з повітророзподілювача 5 верхнього потоку, приймають на 1...3°С нижчою за температуру повітря, яке витікає з надпідлогового повітророзподілювача 4. При цьому швидкість повітря, що витікає з верхнього повітророзподілювача 5 приймають дещо більшою від швидкості повітря, що витікає з надпідлогового повітророзподілювача 4. Асимілювавши шкідливості робочої зони 6 (тепло, гази) забруднене припливне повітря надходить на живлення конвективних струмин теплогазовиділяючих джерел 2. За рахунок стійкого температурного градієнта І малотурбулентних горизонтальних припливних повітряних потоків утворюється стійке розшарування повітря, яке розділяє приміщення на дві зони - верхню І нижню (робочу), І запобігає перетіканню шкідливостей верхньої зони в робочу. Масообмін між робочою 1 верхньою зонами здійснюється за рахунок витрати повітря нижньої зони, яке йде на підживлення висхідних конвективних потоків. Забруднене пооігря вилучають з верхньої зони повітрозабірниками 71 подають у вентиляційний центр 10 на регенерацію (рекуперацію). Використання запропонованого способу вентиляції приміщення забезпечує, в порівнянні з Існуючими способами, наступні переваги: а) покращення теплового комфорту робочої зони за рахунок розділення припливного потоку на два \ підтримання між ними різниці температур в 1...3°С, що позитивно впливає на тепловий баланс І са мопочуття людини (ноги - в теплі, голова - в холоді); б) покращення санітарно-гігієнічних умов за рахунок збільшення повітрообміну верхнього об'єму робочої зони шляхом дея кого збільшенняи швидкості витікання з верхнього повітророзподілювача в порівнянні з надпідлоговим повітророзподілювачем; в) забезпечує стійкий стан верхньої 1 нижньої зони приміщення за рахунок підтримання різниці температур м іж верхнім потоком робочої зони І верхньої зо ни І зменшує ймовірність розмивання цих зон; г) забезпечує економію теплоенергетич них ресурсів за рахунок пониження середньо зваженої температури припливного повітря І зменшення його кількості. 12760 І0 Упорядник Замовлення 4081 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
