Дозатор сипучих кормів

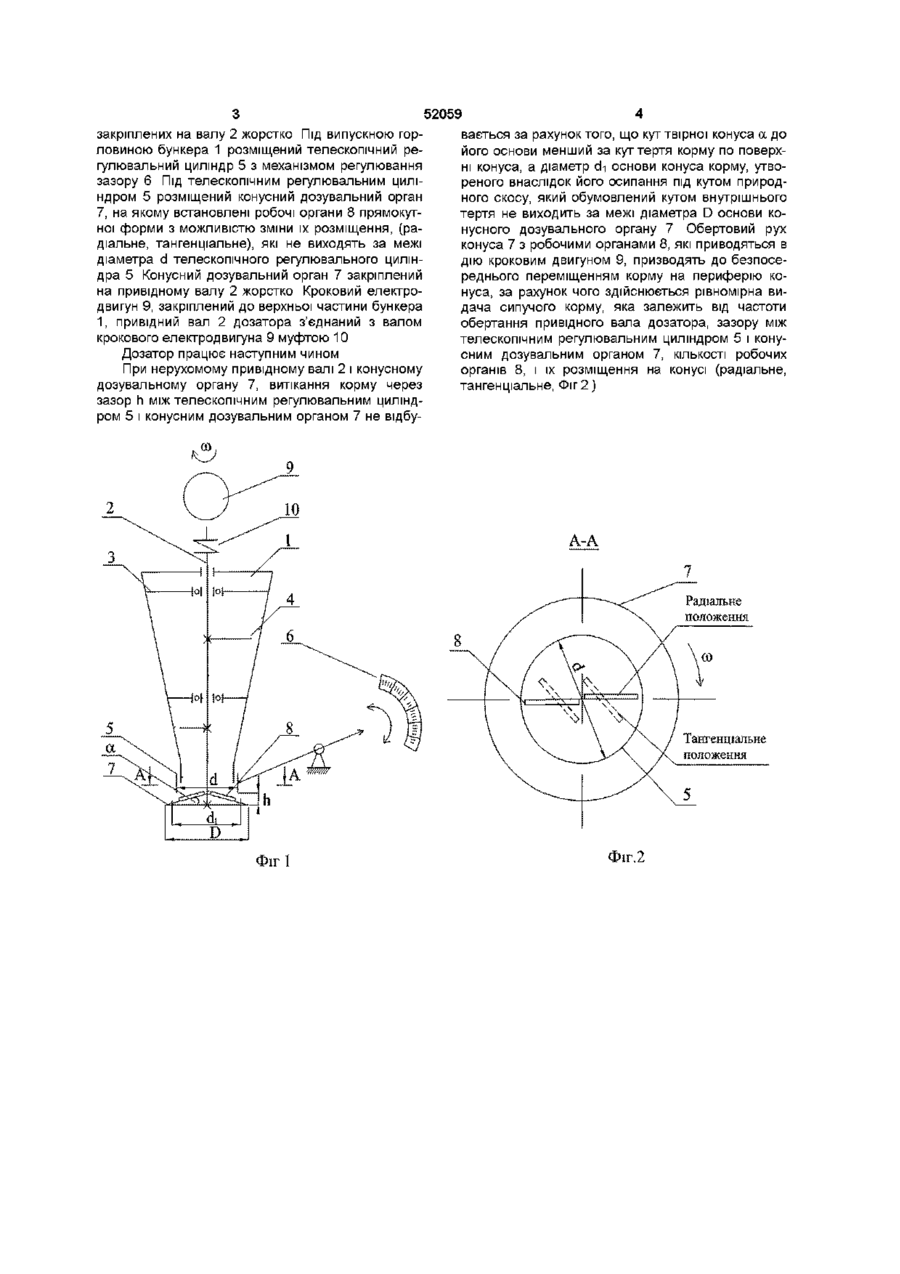

Дозатор сипучих кормів, що містить бункер, в середині якого вертикально розміщений привідний вал з жорстко закріпленими перегрібачами, теле Винахід відноситься до галузі механізації сільського господарства, призначений для індивідуально-нормованої ГОДІВЛІ корів і інших тварин Найбільш близьким за технічною суттю до винаходу, що пропонується, є дозатор сипучих кормів, що містить бункер в середині якого вертикально розміщений привідний вал з жорстко закріпленими перегрібачами, телескопічний регулювальний циліндр з механізмом регулювання зазору між конусним дозувальним органом і телескопічним регулювальним циліндром, конусний дозувальний орган та кроковий електродвигун з регульованою частотою обертання (Деклараційний патент № 2000127505, Україна, МПК А01К 52, опубліков 15 08 2001 р Бюл № 7 ) Проте, відомий дозатор не забезпечує відповідної норми видачі корму в часі і точності дозування в залежності від фізико-механічних властивостей сипучих кормів (гранулометричний склад, вологість, густина) При надмірній ЗМІНІ ЦИХ властивостей погіршується сипучість корму, що в свою чергу призводить до збільшення похибок рівномірності норми видачі корму в часі і точності дозування Це пояснюються тим, що при ЗМІНІ фізико механічних властивостей сипучого корму висипання його в зоні зазору між телескопічним регулювальним циліндром і конусним дозувальним органом сповільнюється за рахунок того, що робоча поверхня конуса є гладкою Метою винаходу є створення дозатора сипучих кормів, в якому нове виконання конусного до скопічний регулювальний циліндр з механізмом регулювання зазору між конусним дозувальним органом, жорстко закріпленим на валу, і телескопічним регулювальним циліндром та кроковий електродвигун з регульованою частотою обертання, який відрізняється тим, що на дозувальному конусі встановлені робочі органи прямокутної форми з можливістю радіального та тангенціального розміщення, які не виходять за межі діаметра телескопічного регулювального циліндра зувального органу дозволить підвищити рівномірність норми видачі корму в часі і точність дозування в залежності від фізико-механічних властивостей сипучого корму Поставлена задача вирішується тим, що в дозаторі сипучих кормів, який містить бункер в середині якого вертикально розміщений привідний вал з жорстко закріпленими перегрібачами, телескопічний регулювальний циліндр з механізмом регулювання зазору між конусним дозувальним органом, жорстко закріпленим на валу, телескопічним регулювальним циліндром та кроковий електродвигун з регульованою частотою обертання, згідно з винаходом, на дозувальному конусі встановлені робочі органи прямокутної форми з можливістю радіального та тангенціального розміщення, які не виходять за межі діаметра телескопічного регулювального циліндра Такий тип дозатора дасть змогу активно дозувати сипучий корм незалежно від його гранулометричного складу, вологості та густини, зменшить вплив цих факторів на похибки рівномірності нормі видачі корму в часі і точності дозування, за рахунок того, що на дозувальному конусі встановлені робочі органи прямокутної форми, які переміщують корм на периферію конуса На фіг 1 зображена схема дозатора сипучих кормів, на фіг 2 розріз А-А Дозатор містить бункер 1, в середині якого розміщений вертикально привідний вал 2, який встановлено у підшипниках 3, які розпірними стержнями закріплені до бункера 1, перегрібачів 4, ю о ю 52059 вається за рахунок того, що кут твірної конуса а до його основи менший за кут тертя корму по поверхні конуса, а діаметр di основи конуса корму, утвореного внаслідок його осипання під кутом природного скосу, який обумовлений кутом внутрішнього тертя не виходить за межі діаметра D основи конусного дозувального органу 7 Обертовий рух конуса 7 з робочими органами 8, які приводяться в дію кроковим двигуном 9, призводять до безпосереднього переміщенням корму на периферію конуса, за рахунок чого здійснюється рівномірна видача сипучого корму, яка залежить від частоти обертання привідного вала дозатора, зазору між телескопічним регулювальним циліндром 5 і конусним дозувальним органом 7, КІЛЬКОСТІ робочих Дозатор працює наступним чином органів 8, і їх розміщення на конусі (радіальне, При нерухомому привідному валі 2 і конусному тангенціальне, Фіг 2) дозувальному органу 7, витікання корму через зазор h між телескопічним регулювальним циліндром 5 і конусним дозувальним органом 7 не відбу закріплених на валу 2 жорстко Під випускною горловиною бункера 1 розміщений телескопічний регулювальний циліндр 5 з механізмом регулювання зазору 6 Під телескопічним регулювальним циліндром 5 розміщений конусний дозувальний орган 7, на якому встановлені робочі органи 8 прямокутної форми з можливістю зміни їх розміщення, (радіальне, тангенціальне), які не виходять за межі діаметра d телескопічного регулювального циліндра 5 Конусний дозувальний орган 7 закріплений на привідному валу 2 жорстко Кроковий електродвигун 9, закріплений до верхньої частини бункера 1, привідний вал 2 дозатора з'єднаний з валом крокового електродвигуна 9 муфтою 10 А-А Фіг 1 Фіг.2
