Дозатор кормів

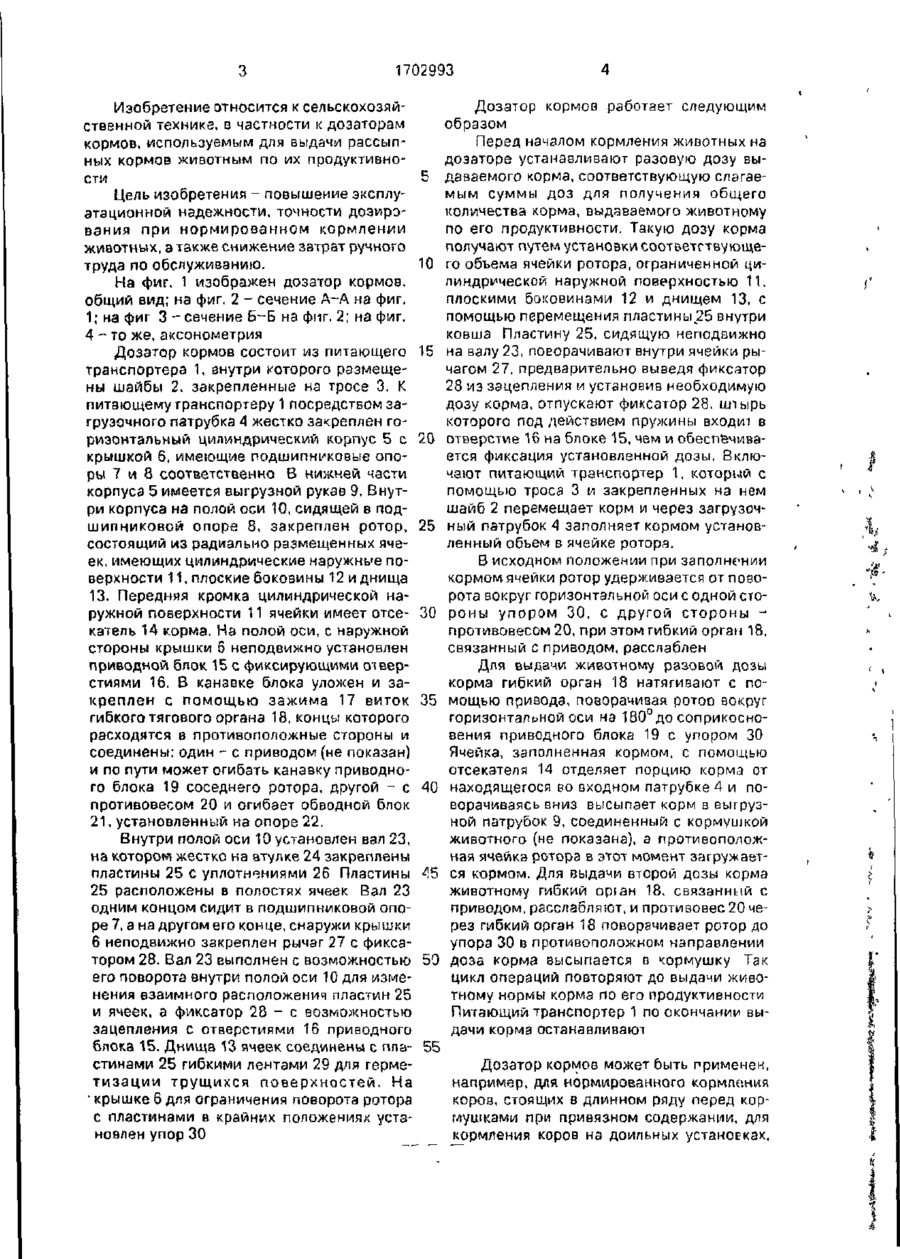

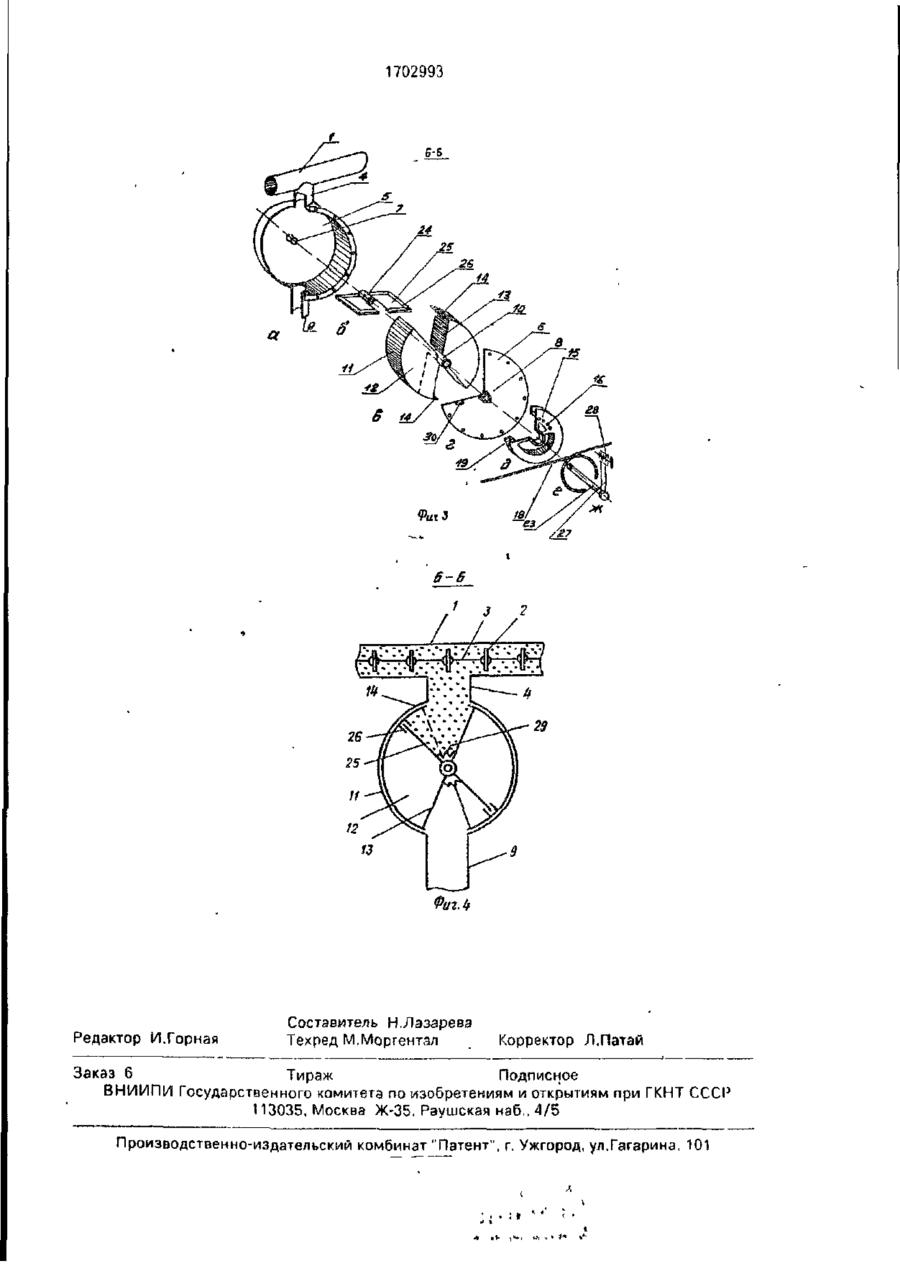

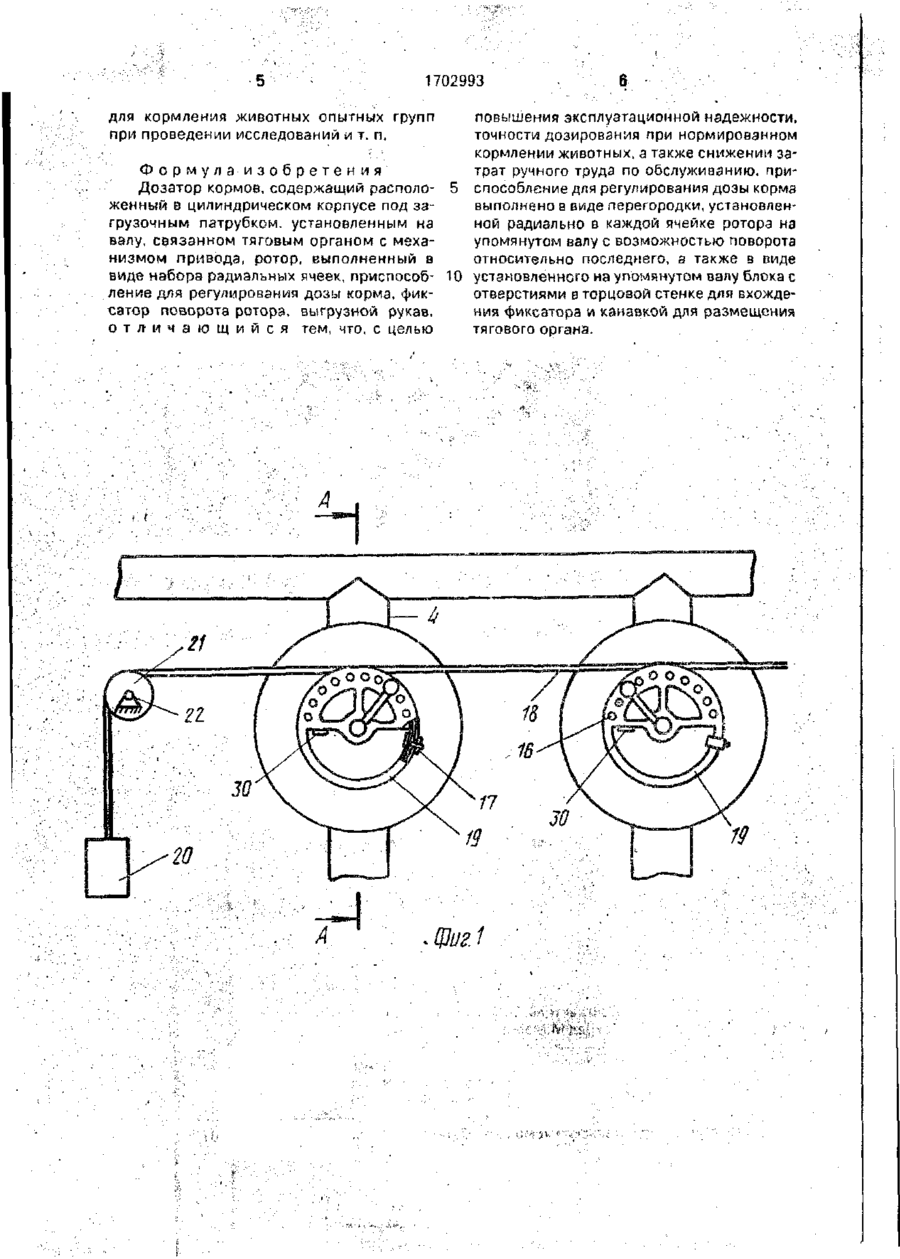

Изобретение относится к сельскому хозяйству и обеспечивает повышение эксплуатационной надежности, точности дозирования при нормированном кормлении животных, а также снижение затрат ручного труда. Приспособление для регулирования дозы корма выполнено в виде перегородки 25, установленной радиально в ячейке ротора. На валу ротора установлен блок 15 с отверстиями на торцовой стенке для вхождения фиксатора 28. Тяговый орган размещен в канавке блока 15. Устанавливают дозу корма введением штыря фиксатора 28 в отверстие блока 15. Для выдачи корма животному тяговый орган натягивают приводом и поворачивают ротор. Заполненную кормом ячейку поворачивают вниз и выгружают корм в кормушку. Для выдачи второй дозы корма тяговый орган расслабляют, противовес поворачивает ротор до упора, и корм высыпается в кормушку. Цикл раздачи повторяется. 4 ил. ?к ю Щи it 1702993 Изобретение относится к сельскохозяйственной технике, в частности к дозаторам кормов, используемым для выдачи рассыпных кормов животным по их продуктивности 5 Цель изобретения - повышение эксплуатационной надежности, точности дозирования при нормированном кормлении животных, а также снижение затрат ручного труда по обслуживанию. 10 На фиг, 1 изображен дозатор кормов, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг 3 - сечение Б-Б на фиг. 2; на фиг. 4 ~ то же, аксонометрия Дозатор кормов состоит из питающего 15 транспортера 1, внутри которого размещены шайбы 2, закрепленные на тросе 3. К питающему транспортеру 1 посредством загрузочного патрубка 4 жестко закреплен горизонтальный цилиндрический корпус 5 с 20 крышкой 6, имеющие подшипниковые опоры 7 и 8 соответственно В нижней части корпуса 5 имеется выгрузной рукав 9. Внутри корпуса на полой оси 10, сидящей в подшипниковой опоре 8, закреплен ротор, 25 состоящий из радиальио размещенных ячеек, имеющих цилиндрические наружные поверхности 11, плоские боковины 12 и днища 13. Передняя кромка цилиндрической наружной поверхности 11 ячейки имеет отсе- 30 катель 14 корма. На полой оси, с наружной стороны крышки 6 неподвижно установлен приводной блок 15 с фиксирующими отверстиями 16. В канавке блока уложен и закреплен с помощью зажима 17 виток 35 гибкого тягового органа 18, концы которого расходятся в противоположные стороны и соединены: один - с приводом (не показан) и по пути может огибать канавку приводного блока 19 соседнего ротора, другой - с 40 противовесом 20 v\ огибает обводной блок 21, установленный на опоре 22. Дозатор кормов работает следующим образом Перед началом кормления животных на дозаторе устанавливают разовую дозу выдаваемого корма, соответствующую слагаемым суммы доз для получения общего количества корма, выдаваемого животному по его продуктивности. Такую дозу корма получают путем установки соответствующего объема ячейки ротора, ограниченной цилиндрической наружной поверхностью 11, плоскими боковинами 12 и днищем 13, с помощью перемещения пластины^25 внутри ковша Пластину 25, сидящую неподвижно на валу 23, поворачивают внутри ячейки рычагом 27, предварительно выведя фиксатор 28 из зацепления и установив необходимую дозу корма, отпускают фиксатор 28, штырь которого под действием пружины входит в отверстие 16 на блоке 15, чем и обеспечивается фиксация установленной дозы. Включают питающий транспортер 1, который с помощью троса 3 и закрепленных на нем шайб 2 перемещает корм и через загрузочный патрубок 4 заполняет кормом установленный обьем в ячейке ротора. В исходном положении при заполнении кормом ячейки ротор удерживается от поворота вокруг горизонтальной оси с одной стороны упором 30, с другой стороны j противовесом 20, при этом гибкий орган 18, связанный с приводом, расслаблен Для выдачи животному разовой дозы корма гибкий орган 18 натягивают с помощью привода, поворачивая ротоо вокруг горизонтальной оси на 180° до соприкосновения приводного блока 19 с упором 30 Ячейка, заполненная кормом, с помощью отсекателя 14 отделяет порцию корма от находящегося ео входном патрубке 4 и поворачиваясь вниз высыпает корм в выгрузной патрубок 9, соединенный с кормушкой животного (не показана), а противоположВнутри полой оси 10 установлен вал 23, ная ячейка ротора в этот момент загружаетна котором жестко на втулке 24 закреплены пластины 25 с уплотнениями 26 Пластины AS ся кормом. Для выдачи второй дозы корма животному гибкий оріан 18, связанный с 25 расположены в полостях ячеек Взл 23 приводом, расслабляют, и противовес 20 чеодним концом сидит в подшипниковой опорез гибкий орган 18 поворачивает ротор до ре 7, а на другом его конце, снаружи крышки упора 30 в противоположном направлении 6 неподвижно закреплен рычаг 27 с фиксатором 28. Вал 23 выполнен с возможностью 50 доза корма высыпается в кормушку Так цикл операций повторяют до выдачи живоего поворота внутри полой оси 10 для изметному нормы корма по его продуктивности нения взаимного расположения пластин 25 Питающий транспортер 1 по окончании выи ячеек, а фиксатор 28 - с возможностью дачи корма останавливают зацепления с отверстиями 16 приводного блока 15. Днища 13 ячеек соединены с ппа- 55 стинами 25 гибкими лентами 29 для гермеДозатор кормов может быть применен, тизации трущихся поверхностей. На например, для нормированного кормления • крышке 6 для ограничения поворота ротора коров, стоящих в длинном ряду перед корс пластинами в крайних положениях устамушками при привязном содержании, для новлен упор 30 кормления коров на доильных установках, 1702993 для кормления животных опытных групп при проведении исследований и т. п, повышения эксплуатационной надежности, точности дозирования при нормированном кормлении животных, а также снижении заФормула изобретения трат ручного труда по обслуживанию, приДозатор кормов, содержащий располоспособление для регулирования дозы корма женный в цилиндрическом корпусе под завыполнено в виде перегородки, установленгрузочным патрубком, установленным на ной радиально в каждой ячейке ротора на валу, связанном тяговым органом с мехаупомянутом валу с возможностью поворота низмом привода, ротор, выполненный в относительно последнего, а также в виде виде набора радиальных ячеек, приспособ- 10 установленного на упомянутом валу блока с ление для регулирования дозы корма, фикотверстиями в торцовой стенке для вхождесатор поворота ротора, выгрузной рукав, ния фиксатора и канавкой для размещения о т л и ч а ю щ и й с я тем, что, с целью тягового органа. .Щиг.1 1702993 6-Б Фиг А Редактор И.Горная Составитель Н.Лэзаревз Техред М.Моргентал Корректор Л.Патай Заказ 6 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
