Дозатор сипучих кормів

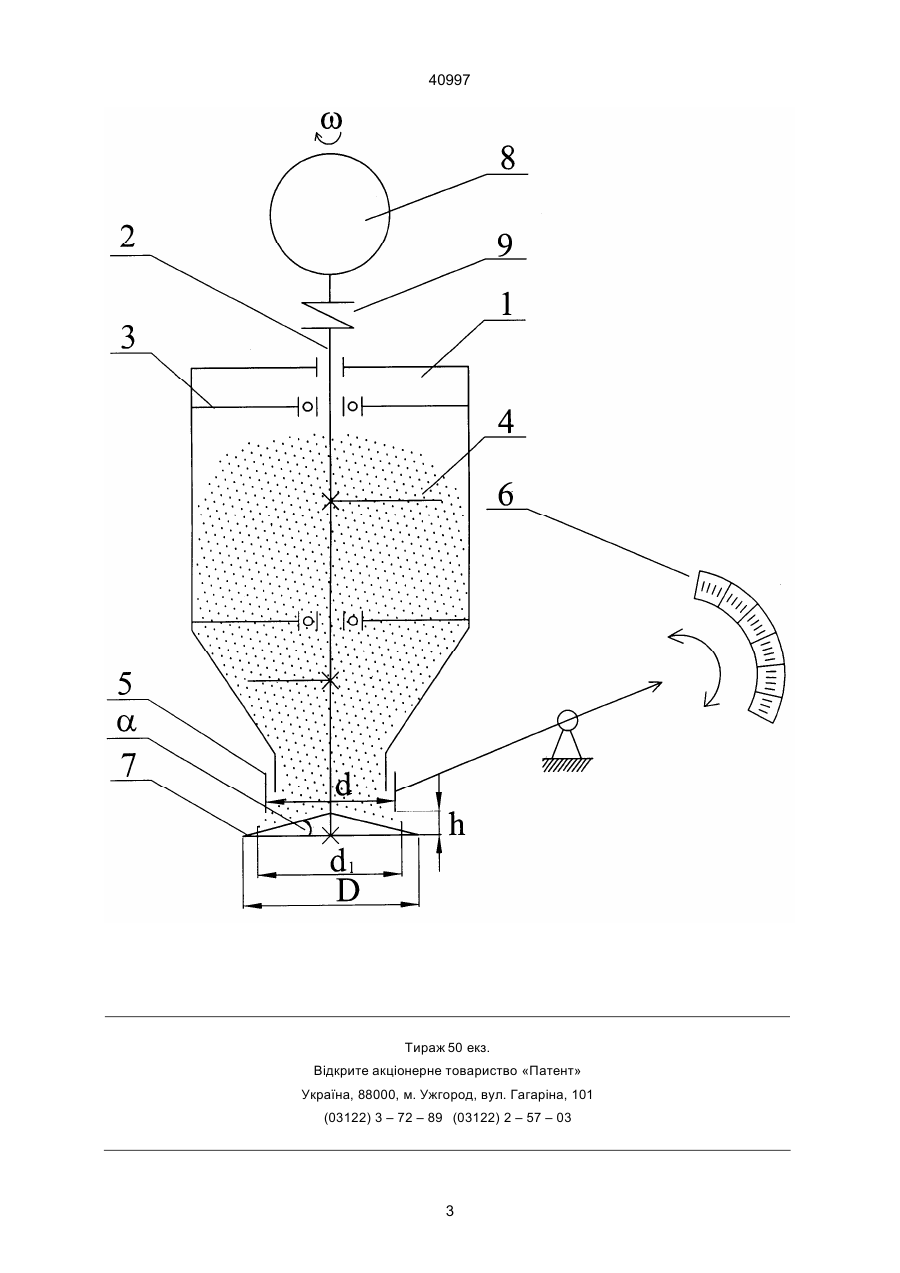

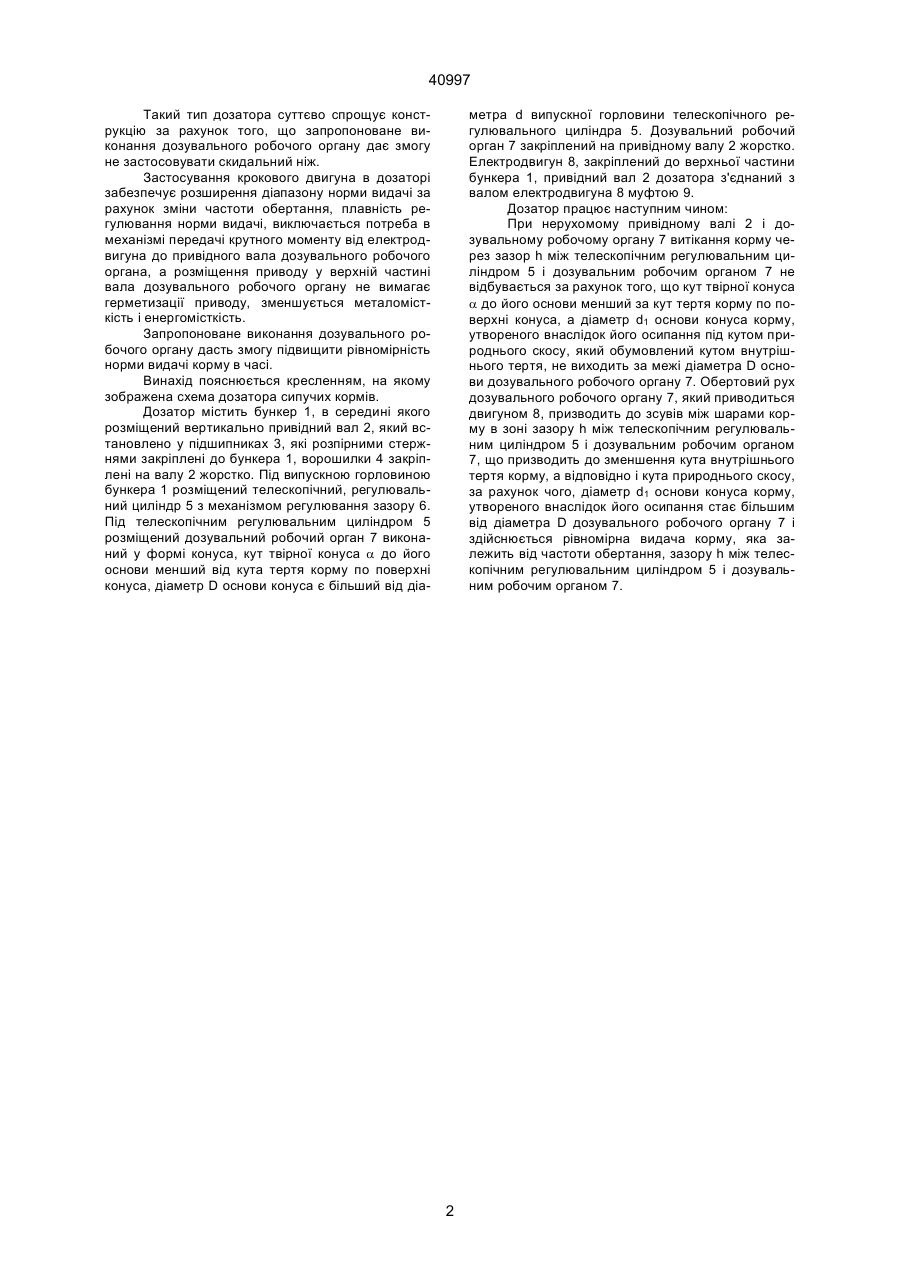

Дозатор сипучих кормів, що містить бункер, в середині якого вертикально розміщений привідний вал з жорстко закріпленими перегрібачами, теле скопічний регулювальний циліндр з механізмом регулювання зазору між дозувальним робочим органом, жорстко закріпленим на валу, і телескопічним регулювальним циліндром та електродвигун, який відрізняється тим, що дозувальний робочий орган виконаний у формі конуса, кут твірної конуса до його основи менший від кута тертя корму по поверхні конуса, діаметр основи конуса є більший від діаметра випускної горловини телескопічного регулювального циліндра, а електродвигун виконаний кроковим, розміщений у верхній частині привідного вала дозувального робочого органа і з'єднаний з ним. В.Ш. (13) 40997 (11) UA від механічних властивостей матеріалу, при малому зазорі буде заклинювання частинок корму між дозувальним робочим органом і випускною горловиною телескопічного регулювального циліндра, при надмірному буде проходити самовільне висипання корму з бункера. Метою винаходу є створення дозатора сипучих кормів, в якому нове виконання дозувального робочого органу дозволить спростити конструкцію, підвищити рівномірність норми видачі корму в часі, зменшити металомісткість і енергомісткість, а застосування відповідного типу приводу з регульованою частотою обертання дасть змогу розширити діапазон регулювання норми видачі і забезпечити можливість індивідуального регулювання її у відповідності з продуктивністю тварин. Поставлена задача вирішується тим, що в дозаторі сипучих кормів, що містить бункер, привідний вал з жорстко закріпленими ворошилками, телескопічний регулювальний циліндр з механізмом регулювання зазору між дозувальним робочим органом і телескопічним регулювальним циліндром та електродвигун, згідно з винаходом, дозувальний робочий орган виконаний у формі конуса, кут твірної конуса до його основи менший від кута тертя корму по поверхні конуса, діаметр основи конуса є більший від діаметра випускної горловини телескопічного регулювального циліндра, електродвигун виконаний кроковим, розміщений у верхній частині привідного вала дозувального робочого органа і з'єднаний з ним. (19) Винахід відноситься до галузі механізації сільського господарства, призначений для індивідуально-нормованої годівлі корів і інших тварин. Найбільш близькими за технічною суттю до винаходу, що пропонується, є дозатор сипучих кормів, що містить бункер, в середині якого вертикально розміщений привідний вал з жорстко закріпленими ворошилками, телескопічний регулювальний циліндр з механізмом регулювання зазору між дозувальним робочим органом і телескопічним регулювальним циліндром та електродвигун (Дозатор типу ДТК \\Справочник по оборудованию зерноперерабатывающих предприятий. Издательство "Колос". М. – 1970, с.285). Крім цього на корпусі дозатора над дозувальним робочим органом розміщений скидальний ніж. Проте, відомий дозатор має складну конструкцію, вузький діапазон регулювання норми видачі, велику металомісткість і енергомісткість. Такі недоліки, як складність конструкції, велика металомісткість і енергомісткість пояснюється тим, що для приводу дозатора від асинхронного двигуна потрібен редуктор, а розташування його під дозувальним робочим органом ускладнює герметизацію приводу. Для скидання матеріалу з дозувального робочого органа використаний ніж. Діапазон регулювання кількості виданого корму є вузьким, оскільки здійснюється тільки за допомогою зміни зазору між дозувальним робочим органом і телескопічним регулювальним циліндром, а діапазон зміни величини зазору залежить А ____________________ 40997 Такий тип дозатора суттєво спрощує конструкцію за рахунок того, що запропоноване виконання дозувального робочого органу дає змогу не застосовувати скидальний ніж. Застосування крокового двигуна в дозаторі забезпечує розширення діапазону норми видачі за рахунок зміни частоти обертання, плавність регулювання норми видачі, виключається потреба в механізмі передачі крутного моменту від електродвигуна до привідного вала дозувального робочого органа, а розміщення приводу у верхній частині вала дозувального робочого органу не вимагає герметизації приводу, зменшується металомісткість і енергомісткість. Запропоноване виконання дозувального робочого органу дасть змогу підвищити рівномірність норми видачі корму в часі. Винахід пояснюється кресленням, на якому зображена схема дозатора сипучих кормів. Дозатор містить бункер 1, в середині якого розміщений вертикально привідний вал 2, який встановлено у підшипниках 3, які розпірними стержнями закріплені до бункера 1, ворошилки 4 закріплені на валу 2 жорстко. Під випускною горловиною бункера 1 розміщений телескопічний, регулювальний циліндр 5 з механізмом регулювання зазору 6. Під телескопічним регулювальним циліндром 5 розміщений дозувальний робочий орган 7 виконаний у формі конуса, кут твірної конуса a до його основи менший від кута тертя корму по поверхні конуса, діаметр D основи конуса є більший від діа метра d випускної горловини телескопічного регулювального циліндра 5. Дозувальний робочий орган 7 закріплений на привідному валу 2 жорстко. Електродвигун 8, закріплений до верхньої частини бункера 1, привідний вал 2 дозатора з'єднаний з валом електродвигуна 8 муфтою 9. Дозатор працює наступним чином: При нерухомому привідному валі 2 і дозувальному робочому органу 7 витікання корму через зазор h між телескопічним регулювальним циліндром 5 і дозувальним робочим органом 7 не відбувається за рахунок того, що кут твірної конуса a до його основи менший за кут тертя корму по поверхні конуса, а діаметр d1 основи конуса корму, утвореного внаслідок його осипання під кутом природнього скосу, який обумовлений кутом внутрішнього тертя, не виходить за межі діаметра D основи дозувального робочого органу 7. Обертовий рух дозувального робочого органу 7, який приводиться двигуном 8, призводить до зсувів між шарами корму в зоні зазору h між телескопічним регулювальним циліндром 5 і дозувальним робочим органом 7, що призводить до зменшення кута внутрішнього тертя корму, а відповідно і кута природнього скосу, за рахунок чого, діаметр d1 основи конуса корму, утвореного внаслідок його осипання стає більшим від діаметра D дозувального робочого органу 7 і здійснюється рівномірна видача корму, яка залежить від частоти обертання, зазору h між телескопічним регулювальним циліндром 5 і дозувальним робочим органом 7. 2 40997 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
