Теплообмінний елемент
Номер патенту: 52081
Опубліковано: 10.08.2010
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович, Босюк Павло Володимирович
Формула / Реферат
Теплообмінний елемент, який містить трубу, на зовнішній поверхні якої розміщені металічні смуги, які з'єднані з поверхнею труби, а також ребра, які виконані у вигляді відігнутих на різну висоту і з'єднаних між собою ділянок смуги, який відрізняється тим, що ребра виконані гвинтовими у вигляді відігнутих по гвинтовій лінії ділянок смуги
Текст

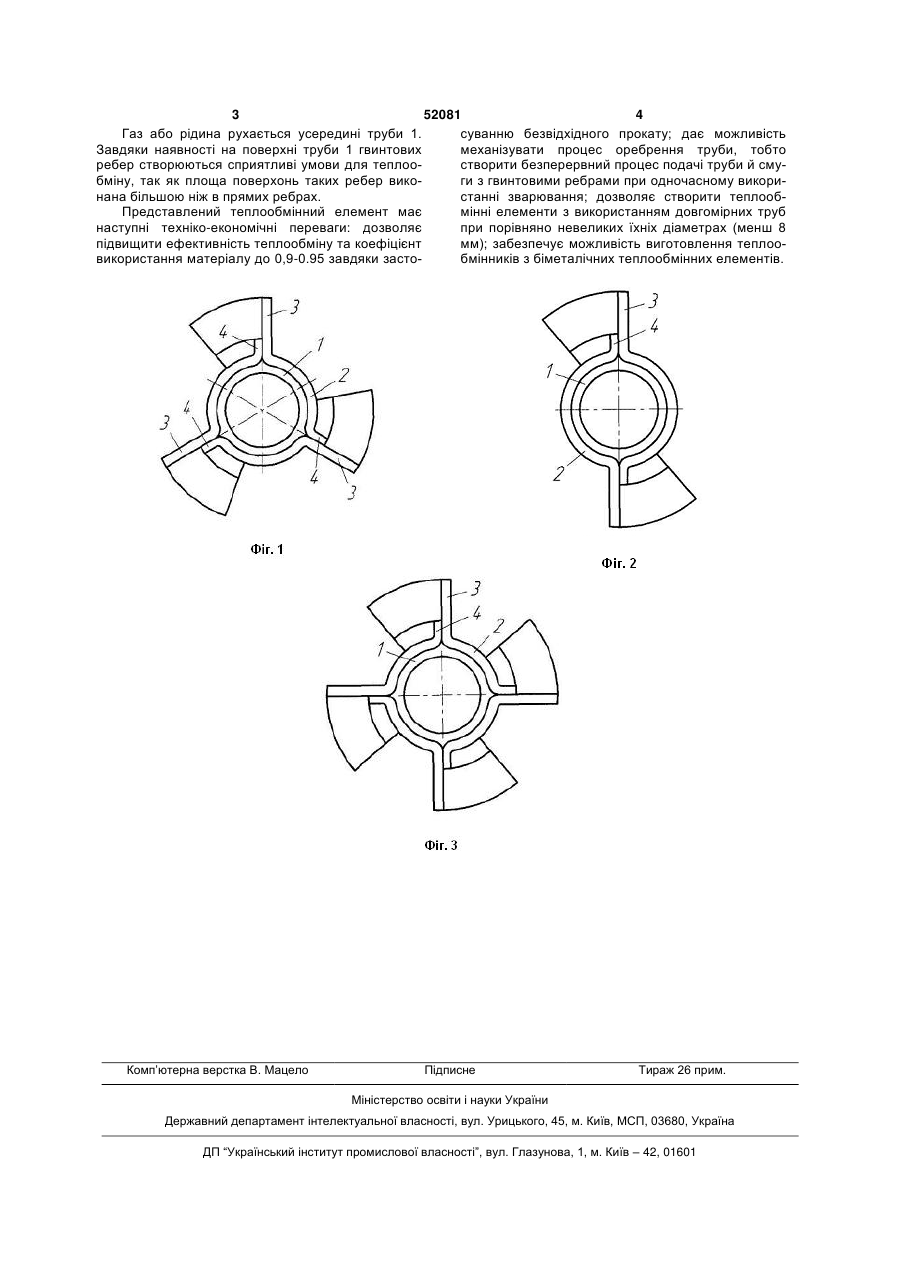

Теплообмінний елемент, який містить трубу, на зовнішній поверхні якої розміщені металічні смуги, які з'єднані з поверхнею труби, а також ребра, які виконані у вигляді відігнутих на різну висоту і з'єднаних між собою ділянок смуги, який відрізняється тим, що ребра виконані гвинтовими у вигляді відігнутих по гвинтовій лінії ділянок смуги. (19) (21) u201002144 (22) 26.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ВАСИЛЬКІВ ВАСИЛЬ ВАСИЛЬОВИЧ, РАДИК ДМИТРО ЛЕОНІДОВИЧ, БОСЮК ПАВЛО ВОЛОДИМИРОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 52081 4 Газ або рідина рухається усередині труби 1. суванню безвідхідного прокату; дає можливість Завдяки наявності на поверхні труби 1 гвинтових механізувати процес оребрення труби, тобто ребер створюються сприятливі умови для теплоостворити безперервний процес подачі труби й смубміну, так як площа поверхонь таких ребер викоги з гвинтовими ребрами при одночасному викоринана більшою ніж в прямих ребрах. станні зварювання; дозволяє створити теплообПредставлений теплообмінний елемент має мінні елементи з використанням довгомірних труб наступні техніко-економічні переваги: дозволяє при порівняно невеликих їхніх діаметрах (менш 8 підвищити ефективність теплообміну та коефіцієнт мм); забезпечує можливість виготовлення теплоовикористання матеріалу до 0,9-0.95 завдяки застобмінників з біметалічних теплообмінних елементів. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchange element
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych
Назва патенту російськоюТеплообменный элемент
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович
МПК / Мітки
МПК: F28F 1/10
Мітки: теплообмінний, елемент
