Установка для дослідження зразків на чистий згин
Номер патенту: 52082
Опубліковано: 10.08.2010
Автори: Сташків Микола Ярославович, Попович Павло Васильович, Бабій Андрій Васильович, Рибак Тимофій Іванович
Формула / Реферат
Установка для дослідження зразків на чистий згин, що виконана у вигляді нерухомої станини, двох затискних пристроїв зразка, навантажувального пристрою з приводом та контролюючої системи росту тріщини, яка відрізняється тим, що один із затискних пристроїв виконаний за одне ціле з навантажувальним пристроєм у вигляді шарнірного важеля, в шарнірі якого змонтовано контролюючу систему росту тріщини, а вільний його кінець приєднано до шарніра, що кріпиться в пазу планки-кривошипа і має можливість фіксуватися при різних радіусах, крім того, центр обертання кривошипа кріпиться в пазах нерухомої станини з можливістю займати певне просторове положення.
Текст

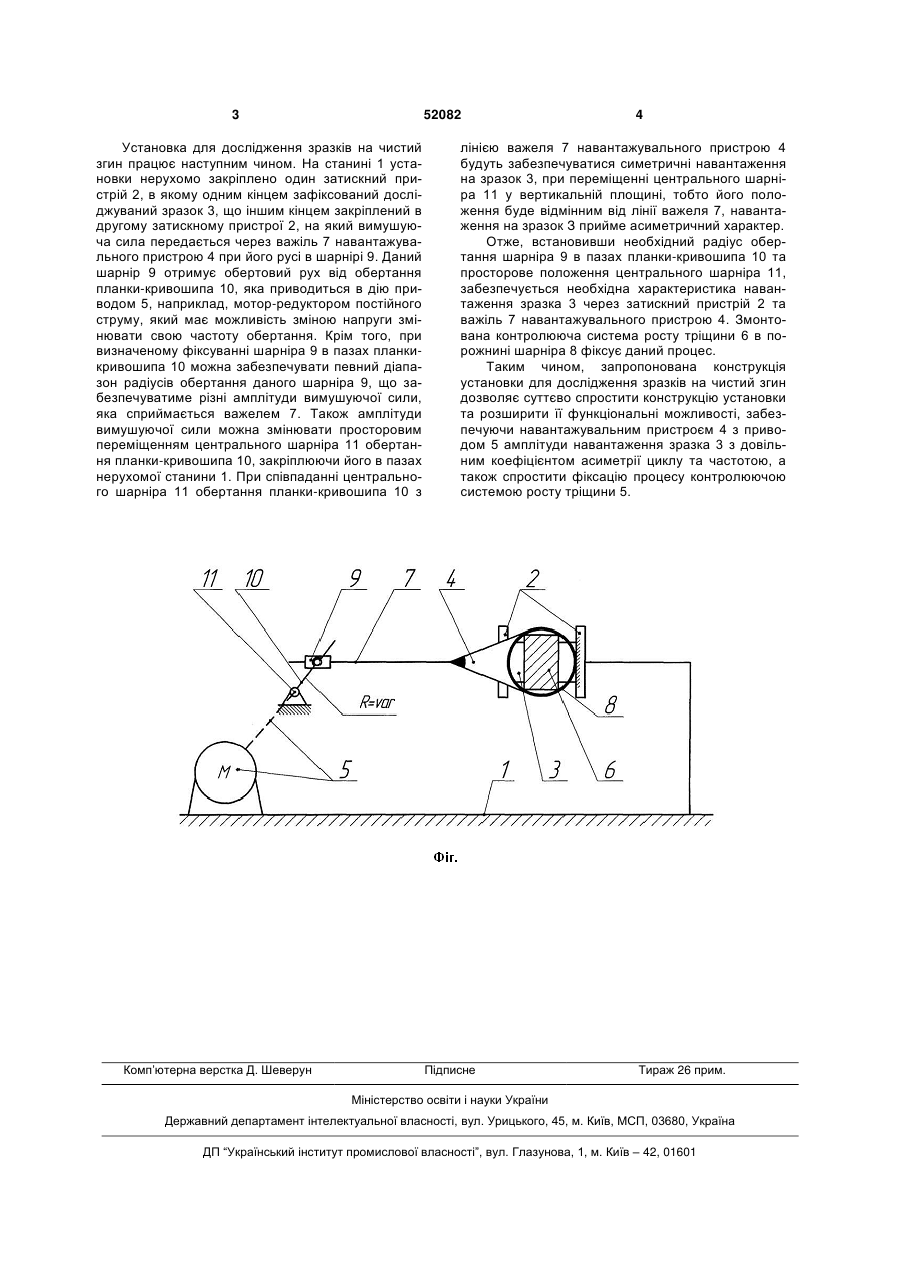

Установка для дослідження зразків на чистий згин, що виконана у вигляді нерухомої станини, двох затискних пристроїв зразка, навантажуваль 3 52082 Установка для дослідження зразків на чистий згин працює наступним чином. На станині 1 установки нерухомо закріплено один затискний пристрій 2, в якому одним кінцем зафіксований досліджуваний зразок 3, що іншим кінцем закріплений в другому затискному пристрої 2, на який вимушуюча сила передається через важіль 7 навантажувального пристрою 4 при його русі в шарнірі 9. Даний шарнір 9 отримує обертовий рух від обертання планки-кривошипа 10, яка приводиться в дію приводом 5, наприклад, мотор-редуктором постійного струму, який має можливість зміною напруги змінювати свою частоту обертання. Крім того, при визначеному фіксуванні шарніра 9 в пазах планкикривошипа 10 можна забезпечувати певний діапазон радіусів обертання даного шарніра 9, що забезпечуватиме різні амплітуди вимушуючої сили, яка сприймається важелем 7. Також амплітуди вимушуючої сили можна змінювати просторовим переміщенням центрального шарніра 11 обертання планки-кривошипа 10, закріплюючи його в пазах нерухомої станини 1. При співпаданні центрального шарніра 11 обертання планки-кривошипа 10 з Комп’ютерна верстка Д. Шеверун 4 лінією важеля 7 навантажувального пристрою 4 будуть забезпечуватися симетричні навантаження на зразок 3, при переміщенні центрального шарніра 11 у вертикальній площині, тобто його положення буде відмінним від лінії важеля 7, навантаження на зразок З прийме асиметричний характер. Отже, встановивши необхідний радіус обертання шарніра 9 в пазах планки-кривошипа 10 та просторове положення центрального шарніра 11, забезпечується необхідна характеристика навантаження зразка 3 через затискний пристрій 2 та важіль 7 навантажувального пристрою 4. Змонтована контролююча система росту тріщини 6 в порожнині шарніра 8 фіксує даний процес. Таким чином, запропонована конструкція установки для дослідження зразків на чистий згин дозволяє суттєво спростити конструкцію установки та розширити її функціональні можливості, забезпечуючи навантажувальним пристроєм 4 з приводом 5 амплітуди навантаження зразка 3 з довільним коефіцієнтом асиметрії циклу та частотою, а також спростити фіксацію процесу контролюючою системою росту тріщини 5. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for investigation of samples at pure bend
Автори англійськоюRybak Tymofii Ivanovych, Babii Andrii Vasyliovych, Popovych Pavlo Vasyliovych, Stashkiv Mykola Yaroslavovych
Назва патенту російськоюУстановка для исследования образцов на чистый изгиб
Автори російськоюРыбак Тимофей Иванович, Бабий Андрей Васильевич, Попович Павел Васильевич, Сташков Николай Ярославович
МПК / Мітки
МПК: G01V 1/00
Мітки: згин, чистий, дослідження, установка, зразків
