Клапанна тарілка для масообмінних апаратів

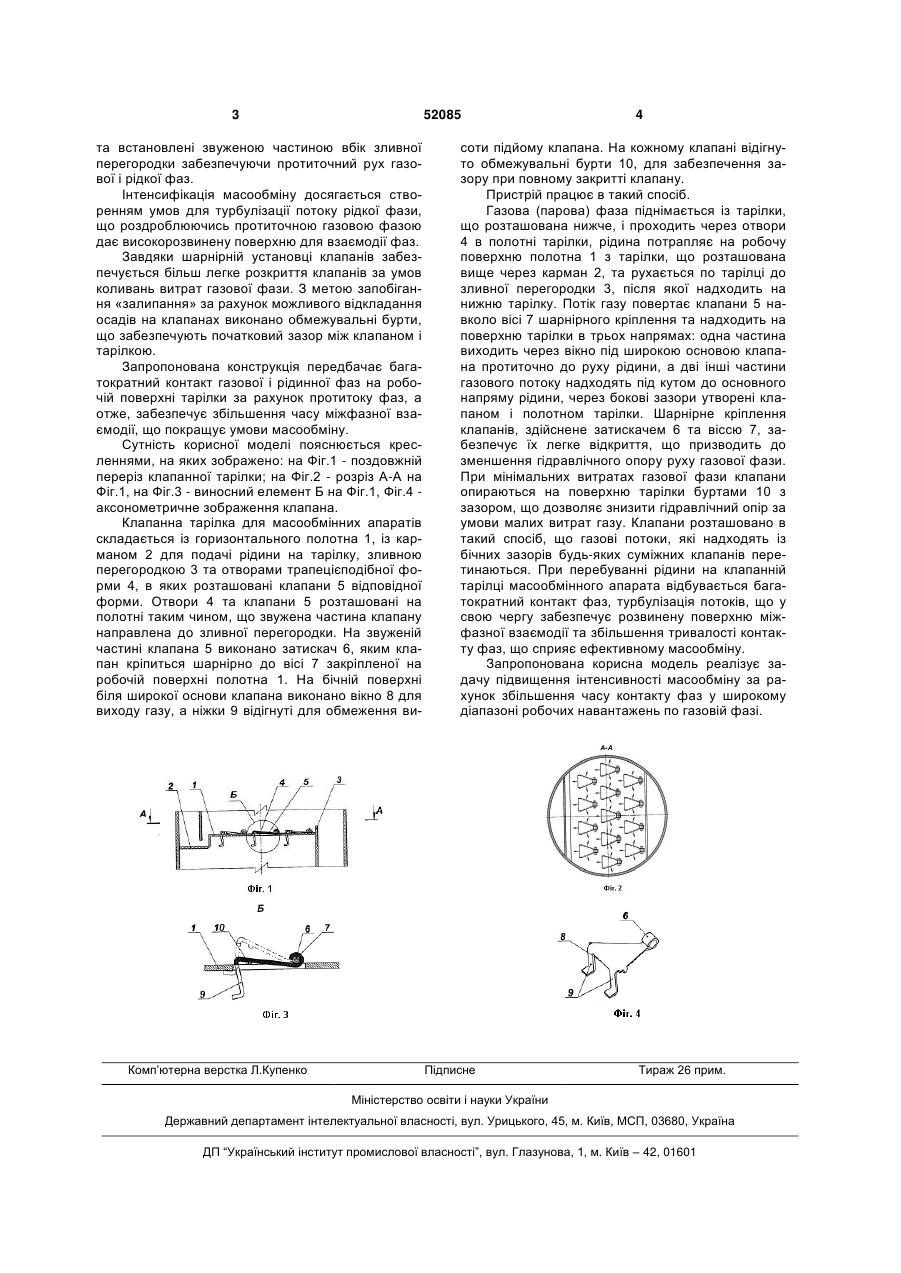

1. Клапанна тарілка для масообмінних апаратів, що містить горизонтальне полотно з трапецієподібними отворами, які перекриті пластинчастими клапанами відповідної форми з обмежувальними буртами та ніжками, яка відрізняється тим, що звужена частина кріпиться шарнірно до полотна тарілки. 2. Клапанна тарілка за п. 1, яка відрізняється тим, що клапани направлені звуженою частиною в бік зливної перегородки. (19) (21) u201002178 (22) 26.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) РУДАКОВА ВЕРОНІКА АНДРІЇВНА, ВОЙЦЕХОВСЬКА ЄВГЕНІЯ МИКОЛАЇВНА, ЛУКАШОВА ВІКТОРІЯ ВОЛОДИМИРІВНА (73) РУДАКОВА ВЕРОНІКА АНДРІЇВНА, ВОЙЦЕХОВСЬКА ЄВГЕНІЯ МИКОЛАЇВНА, ЛУКАШОВА ВІКТОРІЯ ВОЛОДИМИРІВНА 3 52085 та встановлені звуженою частиною вбік зливної перегородки забезпечуючи протиточний рух газової і рідкої фаз. Інтенсифікація масообміну досягається створенням умов для турбулізації потоку рідкої фази, що роздроблюючись протиточною газовою фазою дає високорозвинену поверхню для взаємодії фаз. Завдяки шарнірній установці клапанів забезпечується більш легке розкриття клапанів за умов коливань витрат газової фази. З метою запобігання «залипання» за рахунок можливого відкладання осадів на клапанах виконано обмежувальні бурти, що забезпечують початковий зазор між клапаном і тарілкою. Запропонована конструкція передбачає багатократний контакт газової і рідинної фаз на робочій поверхні тарілки за рахунок протитоку фаз, а отже, забезпечує збільшення часу міжфазної взаємодії, що покращує умови масообміну. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній переріз клапанної тарілки; на Фіг.2 - розріз А-А на Фіг.1, на Фіг.3 - виносний елемент Б на Фіг.1, Фіг.4 аксонометричне зображення клапана. Клапанна тарілка для масообмінних апаратів складається із горизонтального полотна 1, із карманом 2 для подачі рідини на тарілку, зливною перегородкою 3 та отворами трапецієподібної форми 4, в яких розташовані клапани 5 відповідної форми. Отвори 4 та клапани 5 розташовані на полотні таким чином, що звужена частина клапану направлена до зливної перегородки. На звуженій частині клапана 5 виконано затискач 6, яким клапан кріпиться шарнірно до вісі 7 закріпленої на робочій поверхні полотна 1. На бічній поверхні біля широкої основи клапана виконано вікно 8 для виходу газу, а ніжки 9 відігнуті для обмеження ви Комп’ютерна верстка Л.Купенко 4 соти підйому клапана. На кожному клапані відігнуто обмежувальні бурти 10, для забезпечення зазору при повному закритті клапану. Пристрій працює в такий спосіб. Газова (парова) фаза піднімається із тарілки, що розташована нижче, і проходить через отвори 4 в полотні тарілки, рідина потрапляє на робочу поверхню полотна 1 з тарілки, що розташована вище через карман 2, та рухається по тарілці до зливної перегородки 3, після якої надходить на нижню тарілку. Потік газу повертає клапани 5 навколо вісі 7 шарнірного кріплення та надходить на поверхню тарілки в трьох напрямах: одна частина виходить через вікно під широкою основою клапана протиточно до руху рідини, а дві інші частини газового потоку надходять під кутом до основного напряму рідини, через бокові зазори утворені клапаном і полотном тарілки. Шарнірне кріплення клапанів, здійснене затискачем 6 та віссю 7, забезпечує їх легке відкриття, що призводить до зменшення гідравлічного опору руху газової фази. При мінімальних витратах газової фази клапани опираються на поверхню тарілки буртами 10 з зазором, що дозволяє знизити гідравлічний опір за умови малих витрат газу. Клапани розташовано в такий спосіб, що газові потоки, які надходять із бічних зазорів будь-яких суміжних клапанів перетинаються. При перебуванні рідини на клапанній тарілці масообмінного апарата відбувається багатократний контакт фаз, турбулізація потоків, що у свою чергу забезпечує розвинену поверхню міжфазної взаємодії та збільшення тривалості контакту фаз, що сприяє ефективному масообміну. Запропонована корисна модель реалізує задачу підвищення інтенсивності масообміну за рахунок збільшення часу контакту фаз у широкому діапазоні робочих навантажень по газовій фазі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
