Широкоуніверсальний шнековий транспортер

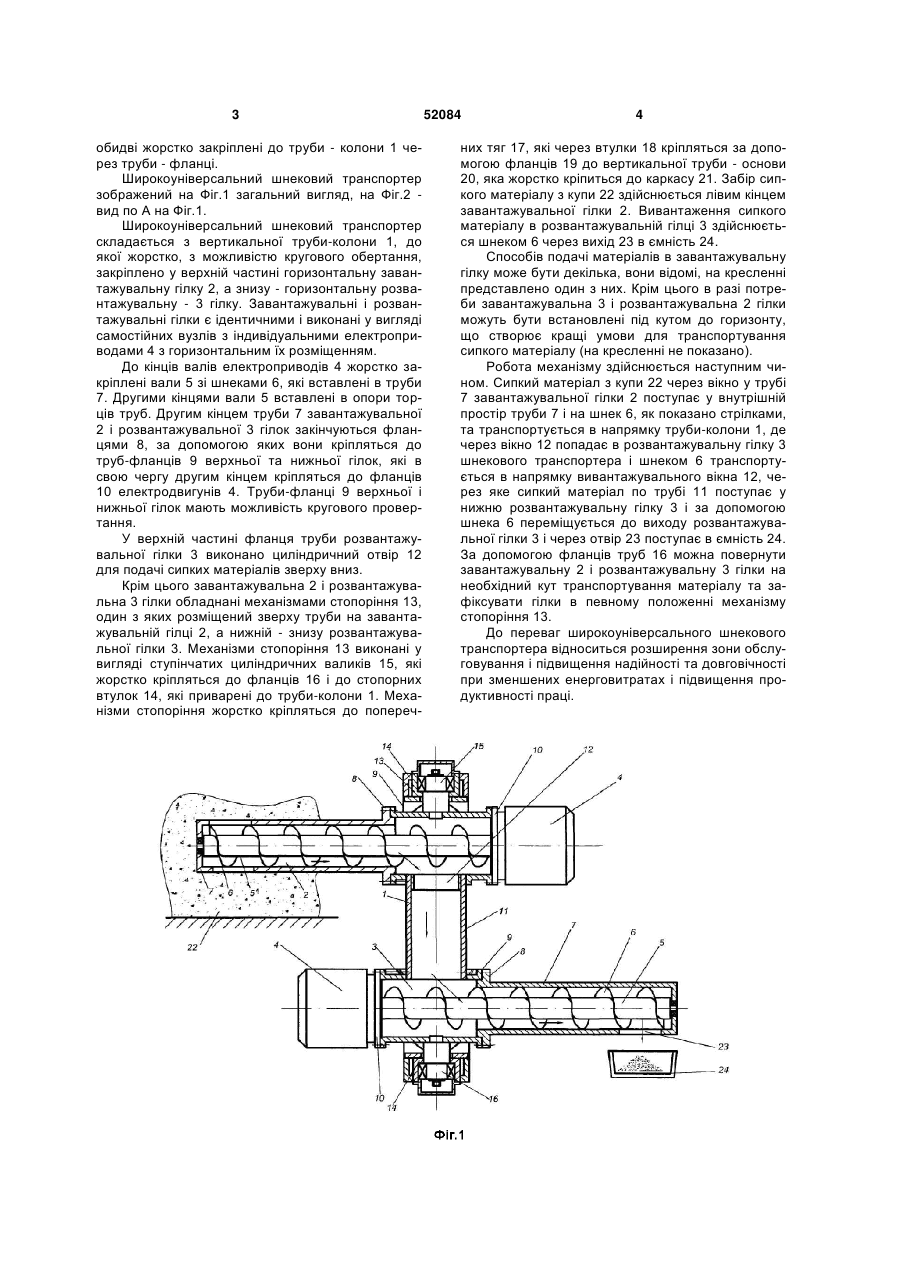

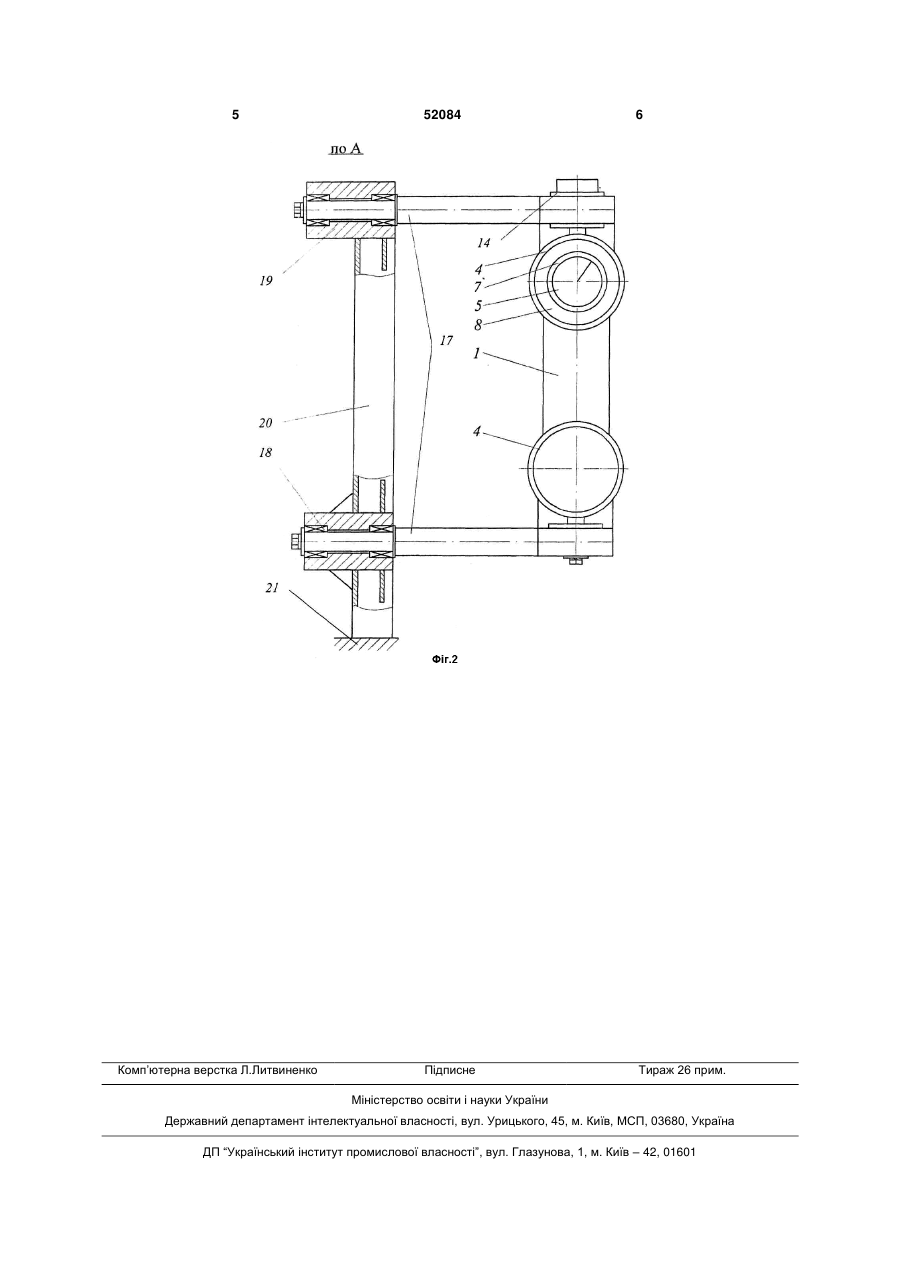

Широкоуніверсальний шнековий транспортер, який містить каркас, трубу-колону, на яку жорстко встановлені завантажувальна і розвантажувальна гілки, в яких розміщені шнеки і механізми приводу, який відрізняється тим, що розвантажувальна і завантажувальна гілки виконані у вигляді самостійних вузлів із індивідуальними приводами з горизонтальним їх розміщенням, завантажувальна зверху, розвантажувальна - знизу, обидві вони жорстко закріплені до труби-колони через труби фланці з можливістю кругового обертання, з про U 1 3 обидві жорстко закріплені до труби - колони 1 через труби - фланці. Широкоуніверсальний шнековий транспортер зображений на Фіг.1 загальний вигляд, на Фіг.2 вид по А на Фіг.1. Широкоуніверсальний шнековий транспортер складається з вертикальної труби-колони 1, до якої жорстко, з можливістю кругового обертання, закріплено у верхній частині горизонтальну завантажувальну гілку 2, а знизу - горизонтальну розвантажувальну - 3 гілку. Завантажувальні і розвантажувальні гілки є ідентичними і виконані у вигляді самостійних вузлів з індивідуальними електроприводами 4 з горизонтальним їх розміщенням. До кінців валів електроприводів 4 жорстко закріплені вали 5 зі шнеками 6, які вставлені в труби 7. Другими кінцями вали 5 вставлені в опори торців труб. Другим кінцем труби 7 завантажувальної 2 і розвантажувальної 3 гілок закінчуються фланцями 8, за допомогою яких вони кріпляться до труб-фланців 9 верхньої та нижньої гілок, які в свою чергу другим кінцем кріпляться до фланців 10 електродвигунів 4. Труби-фланці 9 верхньої і нижньої гілок мають можливість кругового провертання. У верхній частині фланця труби розвантажувальної гілки 3 виконано циліндричний отвір 12 для подачі сипких матеріалів зверху вниз. Крім цього завантажувальна 2 і розвантажувальна 3 гілки обладнані механізмами стопоріння 13, один з яких розміщений зверху труби на завантажувальній гілці 2, а нижній - знизу розвантажувальної гілки 3. Механізми стопоріння 13 виконані у вигляді ступінчатих циліндричних валиків 15, які жорстко кріпляться до фланців 16 і до стопорних втулок 14, які приварені до труби-колони 1. Механізми стопоріння жорстко кріпляться до попереч 52084 4 них тяг 17, які через втулки 18 кріпляться за допомогою фланців 19 до вертикальної труби - основи 20, яка жорстко кріпиться до каркасу 21. Забір сипкого матеріалу з купи 22 здійснюється лівим кінцем завантажувальної гілки 2. Вивантаження сипкого матеріалу в розвантажувальній гілці 3 здійснюється шнеком 6 через вихід 23 в ємність 24. Способів подачі матеріалів в завантажувальну гілку може бути декілька, вони відомі, на кресленні представлено один з них. Крім цього в разі потреби завантажувальна 3 і розвантажувальна 2 гілки можуть бути встановлені під кутом до горизонту, що створює кращі умови для транспортування сипкого матеріалу (на кресленні не показано). Робота механізму здійснюється наступним чином. Сипкий матеріал з купи 22 через вікно у трубі 7 завантажувальної гілки 2 поступає у внутрішній простір труби 7 і на шнек 6, як показано стрілками, та транспортується в напрямку труби-колони 1, де через вікно 12 попадає в розвантажувальну гілку 3 шнекового транспортера і шнеком 6 транспортується в напрямку вивантажувального вікна 12, через яке сипкий матеріал по трубі 11 поступає у нижню розвантажувальну гілку 3 і за допомогою шнека 6 переміщується до виходу розвантажувальної гілки 3 і через отвір 23 поступає в ємність 24. За допомогою фланців труб 16 можна повернути завантажувальну 2 і розвантажувальну 3 гілки на необхідний кут транспортування матеріалу та зафіксувати гілки в певному положенні механізму стопоріння 13. До переваг широкоуніверсального шнекового транспортера відноситься розширення зони обслуговування і підвищення надійності та довговічності при зменшених енерговитратах і підвищення продуктивності праці. 5 Комп’ютерна верстка Л.Литвиненко 52084 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
