Гідравлічний аератор із змінним масообміном кисню

Завантажити PDF файл.

Текст

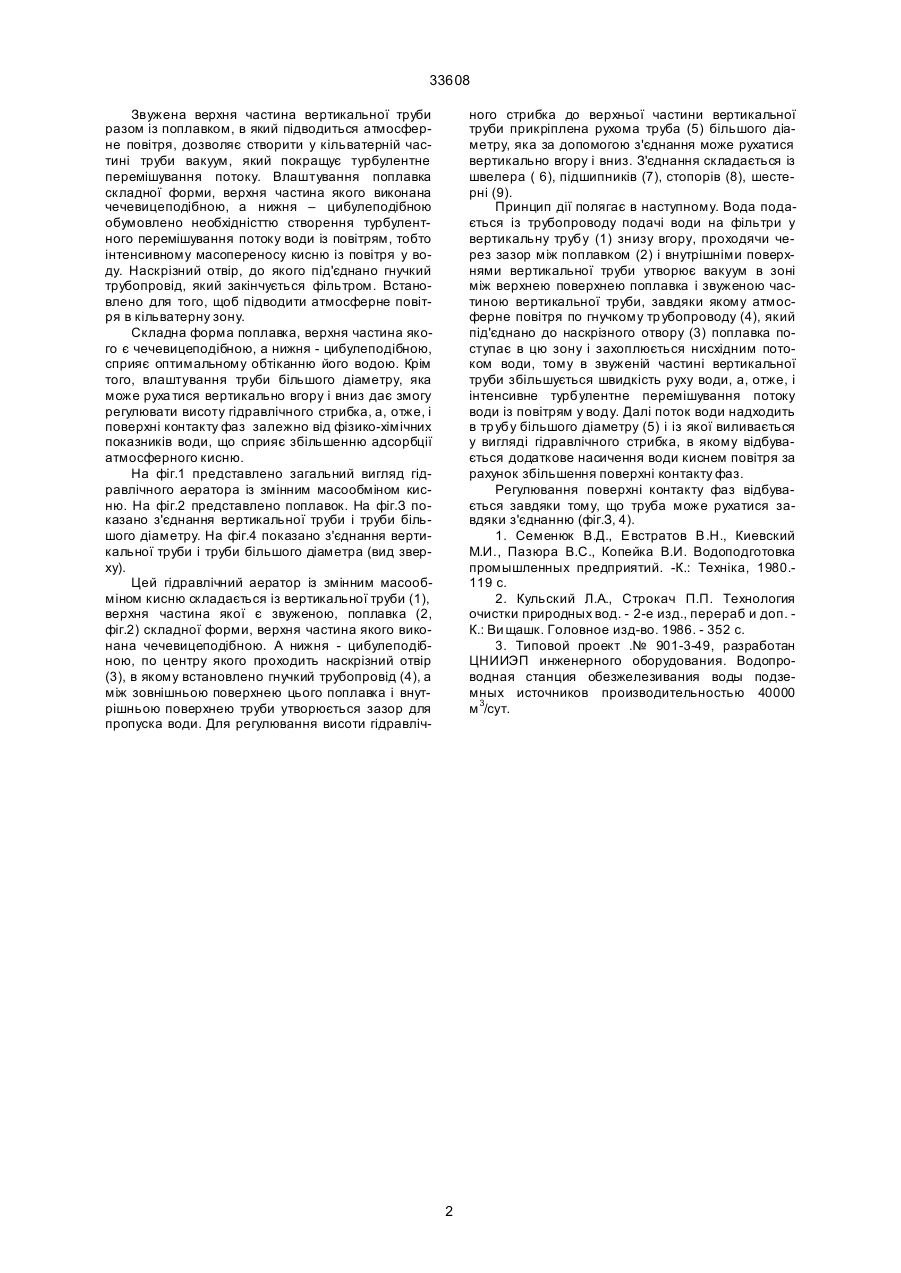

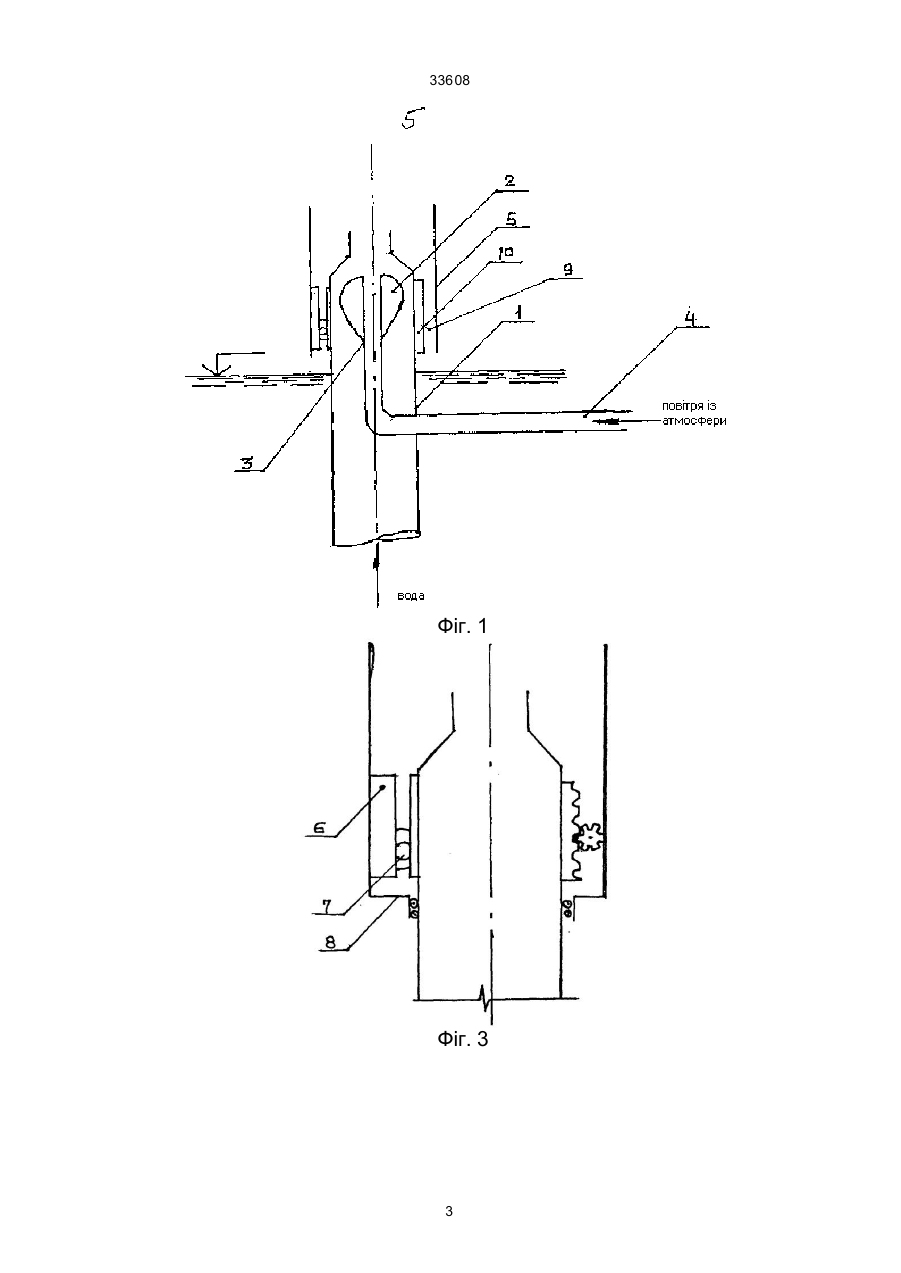

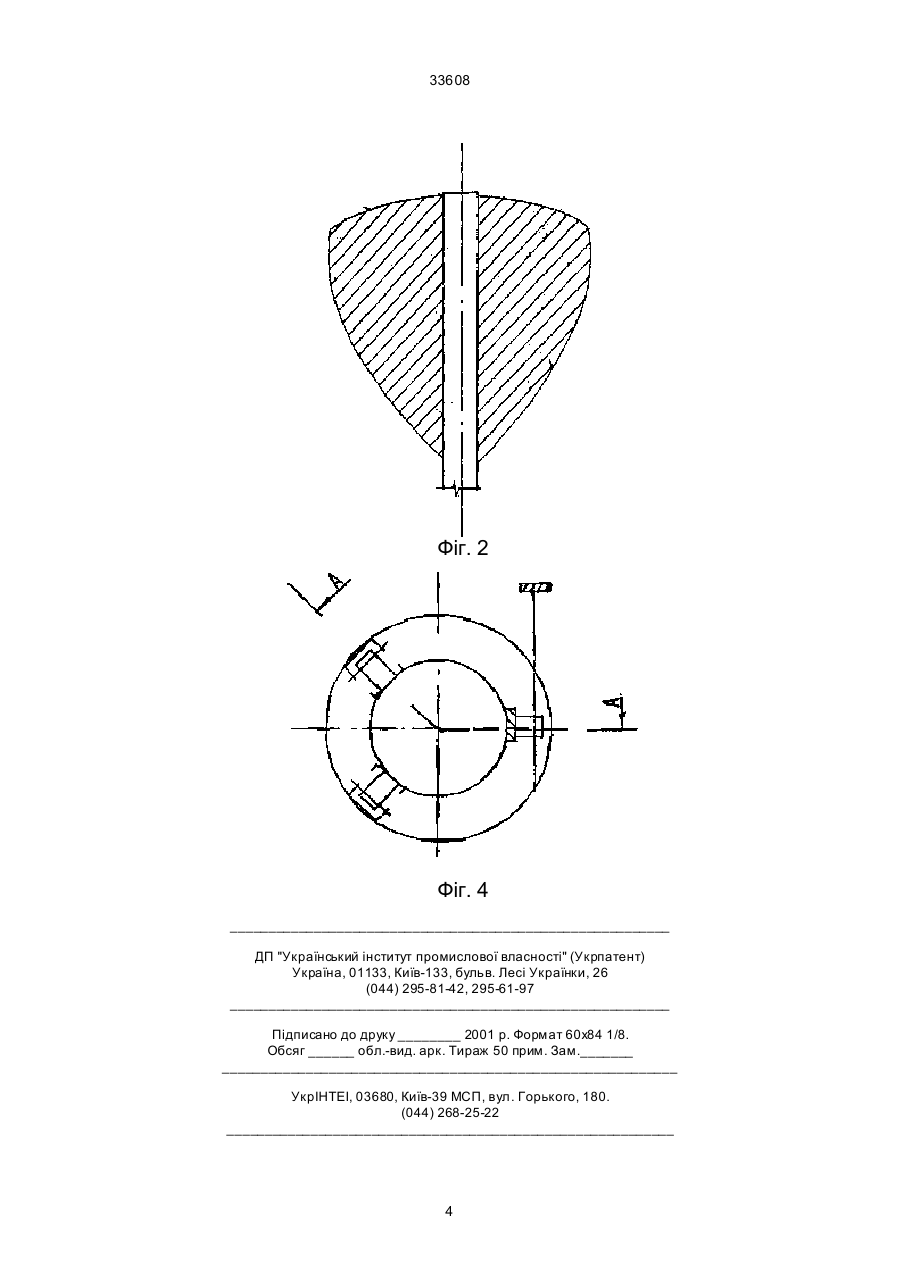

Спосіб захисту електричної машини від струмового перевантаження, заснований на вимірюванні тривалості її імпульсу, порівняно із заданою величиною і відключенні у момент їхньої рівності, 33608 Звужена верхня частина вертикальної труби разом із поплавком, в який підводиться атмосферне повітря, дозволяє створити у кільватерній частині труби вакуум, який покращує турбулентне перемішування потоку. Влаштування поплавка складної форми, верхня частина якого виконана чечевицеподібною, а нижня – цибулеподібною обумовлено необхідністтю створення турбулентного перемішування потоку води із повітрям, тобто інтенсивному масопереносу кисню із повітря у воду. Наскрізний отвір, до якого під'єднано гнучкий трубопровід, який закінчується фільтром. Встановлено для того, щоб підводити атмосферне повітря в кільватерну зону. Складна форма поплавка, верхня частина якого є чечевицеподібною, а нижня - цибулеподібною, сприяє оптимальному обтіканню його водою. Крім того, влаштування труби більшого діаметру, яка може руха тися вертикально вгору і вниз дає змогу регулювати висоту гідравлічного стрибка, а, отже, і поверхні контакту фаз залежно від фізико-хімічних показників води, що сприяє збільшенню адсорбції атмосферного кисню. На фіг.1 представлено загальний вигляд гідравлічного аератора із змінним масообміном кисню. На фіг.2 представлено поплавок. На фіг.З показано з'єднання вертикальної труби і труби більшого діаметру. На фіг.4 показано з'єднання вертикальної труби і труби більшого діаметра (вид зверху). Цей гідравлічний аератор із змінним масообміном кисню складається із вертикальної труби (1), верхня частина якої є звуженою, поплавка (2, фіг.2) складної форми, верхня частина якого виконана чечевицеподібною. А нижня - цибулеподібною, по центру якого проходить наскрізний отвір (3), в якому встановлено гнучкий трубопровід (4), а між зовнішньою поверхнею цього поплавка і внутрішньою поверхнею труби утворюється зазор для пропуска води. Для регулювання висоти гідравліч ного стрибка до верхньої частини вертикальної труби прикріплена рухома труба (5) більшого діаметру, яка за допомогою з'єднання може рухатися вертикально вгору і вниз. З'єднання складається із швелера ( 6), підшипників (7), стопорів (8), шестерні (9). Принцип дії полягає в наступному. Вода подається із трубопроводу подачі води на фільтри у вертикальну трубу (1) знизу вгору, проходячи через зазор між поплавком (2) і внутрішніми поверхнями вертикальної труби утворює вакуум в зоні між верхнею поверхнею поплавка і звуженою частиною вертикальної труби, завдяки якому атмосферне повітря по гнучкому тр убопроводу (4), який під'єднано до наскрізного отвору (3) поплавка поступає в цю зону і захоплюється нисхідним потоком води, тому в звуженій частині вертикальної труби збільшується швидкість руху води, а, отже, і інтенсивне турбулентне перемішування потоку води із повітрям у воду. Далі поток води надходить в тр убу більшого діаметру (5) і із якої виливається у вигляді гідравлічного стрибка, в якому відбувається додаткове насичення води киснем повітря за рахунок збільшення поверхні контакту фаз. Регулювання поверхні контакту фаз відбувається завдяки тому, що труба може рухатися завдяки з'єднанню (фіг.З, 4). 1. Семенюк В.Д., Евстратов В.Н., Киевский М.И., Пазюра В.С., Копейка В.И. Водоподготовка промышленных предприятий. -К.: Техніка, 1980.119 с. 2. Кульский Л.А., Строкач П.П. Технология очистки природных вод. - 2-е изд., перераб и доп. К.: Ви щашк. Головное изд-во. 1986. - 352 с. 3. Типовой проект .№ 901-3-49, разработан ЦНИИЭП инженерного оборудования. Водопроводная станция обезжелезивания воды подземных источников производительностью 40000 м 3/сут. 2 33608 Фіг. 1 Фіг. 3 3 33608 Фіг. 2 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
