П’єзоелектричний датчик статичних зусиль
Номер патенту: 52099
Опубліковано: 10.08.2010
Автори: Романенко Дмитро Євгенович, Шарапов Валерій Михайлович, Плосконос Микола Юрійович
Формула / Реферат
П'єзоелектричний датчик статичних зусиль, який містить циліндричний п'єзоелемент, на торцях якого розташовані дві системи електродів, генератор та вимірювальний прилад, який відрізняється тим, що датчик забезпечено третьою системою електродів, а також другим генератором, причому перший генератор підключено до першої системи електродів, другий генератор підключено до другої системи електродів, третя система електродів підключена до вимірювального приладу.
Текст

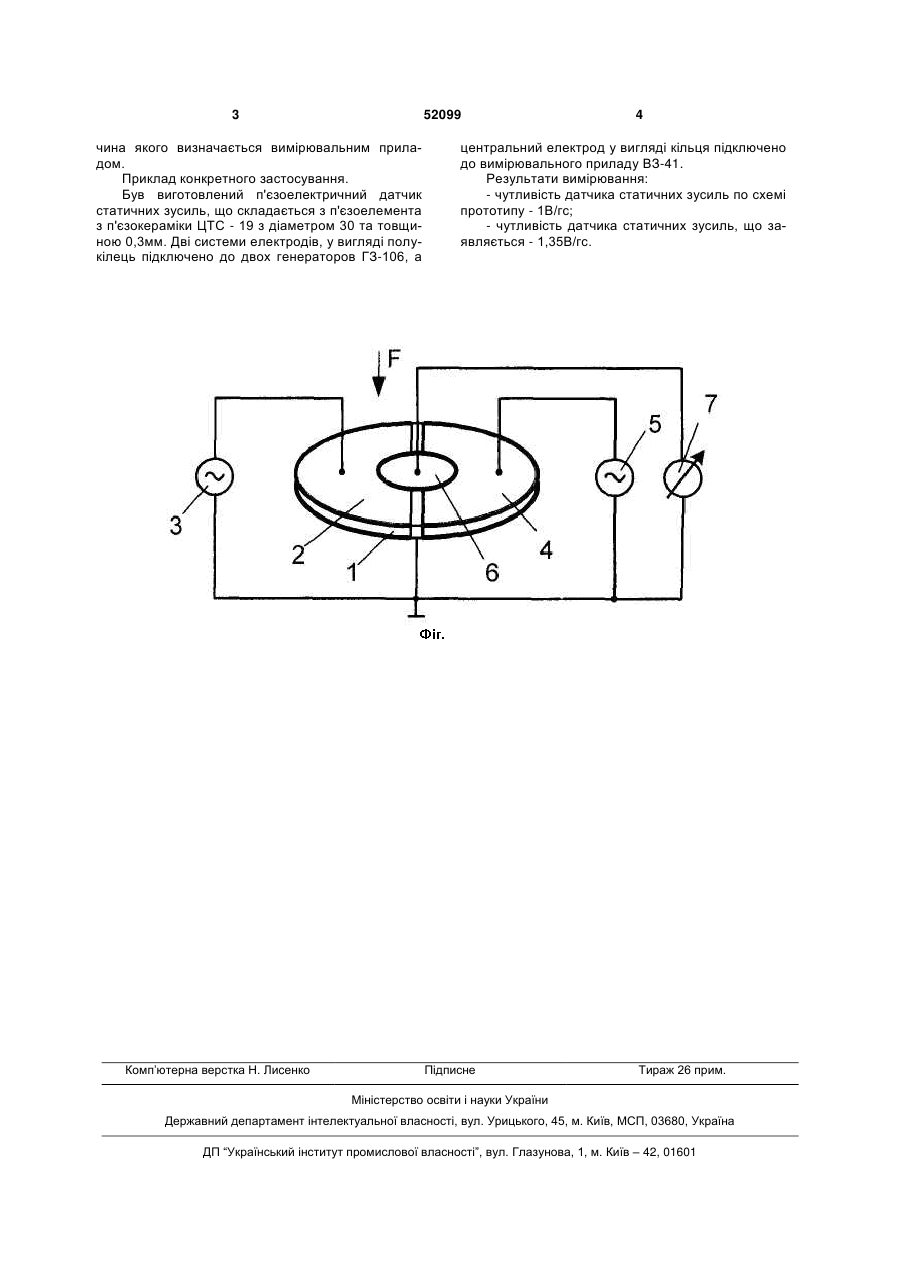

П'єзоелектричний датчик статичних зусиль, який містить циліндричний п'єзоелемент, на тор 3 52099 чина якого визначається вимірювальним приладом. Приклад конкретного застосування. Був виготовлений п'єзоелектричний датчик статичних зусиль, що складається з п'єзоелемента з п'єзокераміки ЦТС - 19 з діаметром 30 та товщиною 0,3мм. Дві системи електродів, у вигляді полукілець підключено до двох генераторов ГЗ-106, а Комп’ютерна верстка Н. Лиcенко 4 центральний електрод у вигляді кільця підключено до вимірювального приладу ВЗ-41. Результати вимірювання: - чутливість датчика статичних зусиль по схемі прототипу - 1В/гс; - чутливість датчика статичних зусиль, що заявляється - 1,35В/гс. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric indicator of steady-state forces
Автори англійськоюSharapov Valerii Mykhailovych, Ploskonos Mykola Yuriiovych, Pomanenko Dmytro Yevhenovych
Назва патенту російськоюПьезоэлектрический датчик статических усилий
Автори російськоюШарапов Валерий Михайлович, Плосконос Николай Юрьевич, Романенко Дмитрий Евгеньевич
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: датчик, зусиль, п'єзоелектричний, статичних
Код посилання
<a href="https://ua.patents.su/2-52099-pehzoelektrichnijj-datchik-statichnikh-zusil.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний датчик статичних зусиль</a>
П’єзоелектричний датчик статичних зусиль
Номер патенту: 46300
Опубліковано: 15.05.2002
Автори: Андріяко Юрій Володимирович, Мусієнко Максим Павлович, Лега Юрій Григорович, Чудаєва Ія Борисівна, Саєнко Наталія Володимирівна, Шарапов Валерій Михайлович, Ротте Сергій Вікторович
МПК: G01L 1/16
Мітки: датчик, зусиль, статичних, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний датчик статичних зусиль, який містить циліндричний п'єзотрансформатор з електродами на торцях, що підключені до генератора електричних коливань і вимірювального приладу, а також утримувачі, який відрізняється тим, що перший утримувач виконаний у вигляді призми, а другий виконаний у вигляді ультразвукового концентратора, який встановлений на циліндричній поверхні п'єзотрансформатора.
П’єзоелектричний датчик статичних зусиль
Номер патенту: 45707
Опубліковано: 15.04.2002
Автори: Шарапов Валерій Михайлович, Ротте Сергій Вікторович, Саєнко Наталія Володимирівна, Мусієнко Максим Павлович, Лега Юрій Григорович
МПК: G01L 1/16, G01N 27/00
Мітки: п'єзоелектричний, датчик, зусиль, статичних
Формула / Реферат:
П'єзоелектричний датчик статичних зусиль, який містить циліндричний п'єзотрансформатор з електродами на торцях, які підключені до генератора електричних коливань та вимірювального приладу, причому п'єзотрансформатор встановлений між утримувачами у вигляді призм, який відрізняється тим, що датчик обладнаний металевим кільцем, закріпленим на циліндричній поверхні п'єзотрансформатора.
П’єзоелектричний датчик статичних зусиль
Номер патенту: 39780
Опубліковано: 15.06.2001
Автори: Чудаєва Ія Борисівна, Бикова Олена Валентинівна, Шарапов Валерій Михайлович, Шийко Сергій Іванович, Сарвар Іван
МПК: G01L 1/16
Мітки: зусиль, п'єзоелектричний, статичних, датчик
Формула / Реферат:
П'єзоелектричний датчик статичних зусиль, який містить циліндричний п'єзотрансформатор з електродами на кожному торці у вигляді диска та кільця і встановлений між утримувачами у вигляді призм, який відрізняється тим, що на одному торці співвідношення діаметра дискового електрода Dd1 до зовнішнього діаметра кільцевого електрода Dк вибирається в межах від 0.65 до 0.85, а на другому торці співвідношення діаметра електрода dd2 до зовнішнього...
Диференціальний індуктивний датчик зусиль
Номер патенту: 50564
Опубліковано: 10.06.2010
Автор: Смірний Михайло Федорович
Мітки: датчик, зусиль, диференціальний, індуктивний
Формула / Реферат:
Диференціальний індуктивний датчик зусиль, що містить першу пару магнітопроводів з котушками, розміщену по один бік прохідного якоря у зонах його протилежних торців, який відрізняється тим, що у датчику розташовано другу пару магнітопроводів з котушками симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з...
Магнітопружний датчик зусиль
Номер патенту: 23554
Опубліковано: 02.06.1998
Автори: Миргородський Михайло Мефодійович, Політучий Олександр Іванович
МПК: G01L 1/12
Мітки: магнітопружний, зусиль, датчик
Формула / Реферат:
Магнітопружний датчик зусиль, вміщуючий корпус, чутливий елемент i дві взаємно перпендикулярні обмотки, розміщені під кутом 45° до напрямку дії вимірюємого зусилля в наскрізних отворах чутливого елемента, який відрізняється тим, що чутливий елемент виконано в тілі корпусу датчика форми усіченого шару, в вигляді днища циліндра з вінцем, з'єднуючим його з тілом корпуса, при цьому площа перерізу днища циліндра перпендикулярна до напрямку...
