Диференціальний індуктивний датчик зусиль
Формула / Реферат
Диференціальний індуктивний датчик зусиль, що містить першу пару магнітопроводів з котушками, розміщену по один бік прохідного якоря у зонах його протилежних торців, який відрізняється тим, що у датчику розташовано другу пару магнітопроводів з котушками симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом диференціального підсилювача через суматор.
Текст

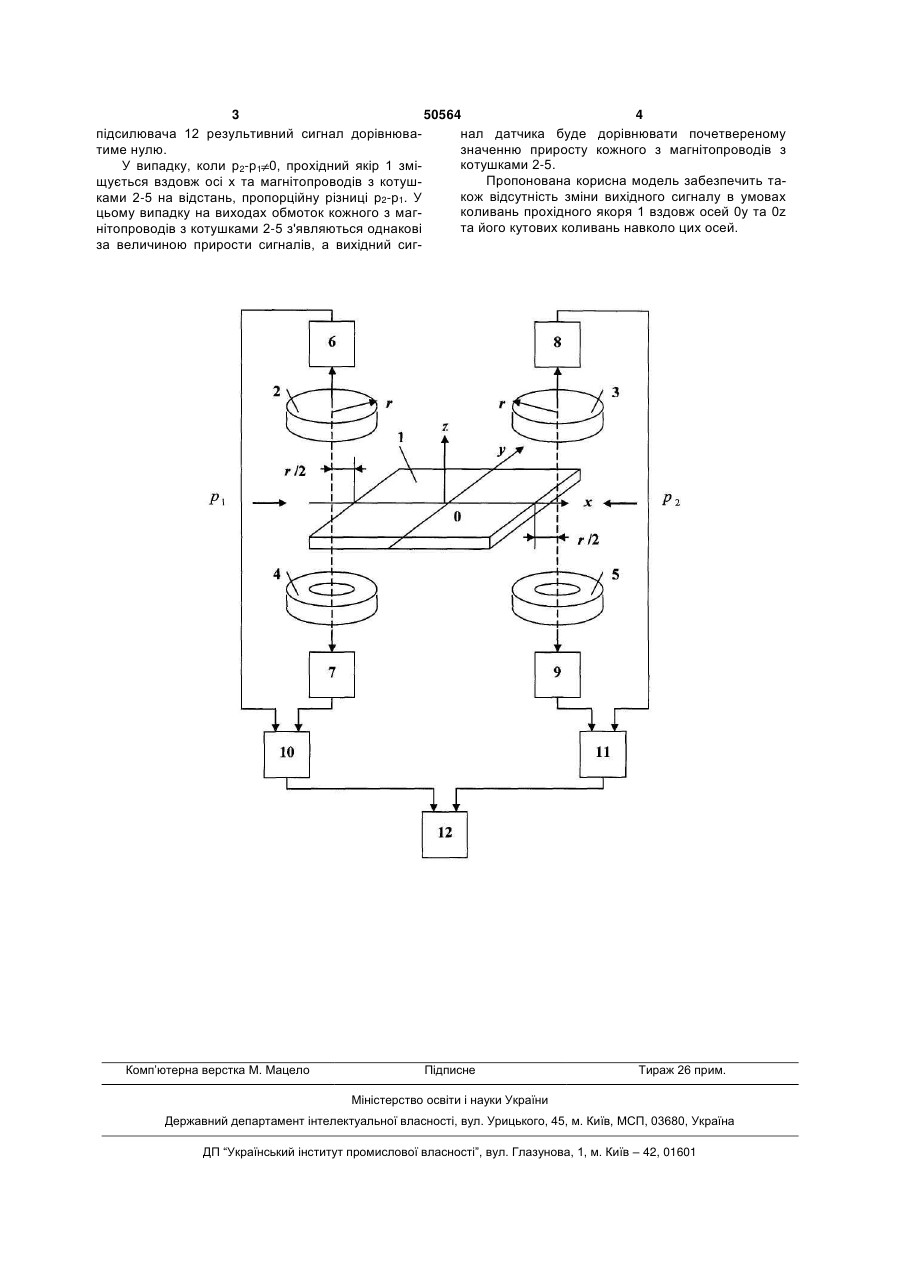

Диференціальний індуктивний датчик зусиль, що містить першу пару магнітопроводів з котушками, розміщену по один бік прохідного якоря у зонах його протилежних торців, який відрізняється 3 50564 4 підсилювача 12 результивний сигнал дорівнюванал датчика буде дорівнювати почетвереному тиме нулю. значенню приросту кожного з магнітопроводів з котушками 2-5. У випадку, коли р2-р1 0, прохідний якір 1 зміПропонована корисна модель забезпечить тащується вздовж осі х та магнітопроводів з котушкож відсутність зміни вихідного сигналу в умовах ками 2-5 на відстань, пропорційну різниці р2-р1. У коливань прохідного якоря 1 вздовж осей 0у та 0z цьому випадку на виходах обмоток кожного з магта його кутових коливань навколо цих осей. нітопроводів з котушками 2-5 з'являються однакові за величиною прирости сигналів, а вихідний сиг Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
