Спосіб трансформації геотермальної теплоти
Номер патенту: 52126
Опубліковано: 10.08.2010
Автори: Горожанкін Сергій Андрійович, Бугай Володимир Сергійович, Редько Андрій Олександрович
Формула / Реферат
Спосіб трансформації теплоти, що включає в себе нагрів, циркуляцію через підземний колектор (пласт гірської породи) рідини, подачу рідини по видобувній свердловині на поверхню і відвід теплоти в теплообмінному обладнанні, зворотну подачу охолодженої рідини по нагнітальній свердловині, який відрізняється тим, що легкокиплячий теплоносій, циркулюючий у вторинному контурі, вводиться в потік геотермальної рідини у видобувній свердловині первинного контуру, де випаровується і підігрівається, рухається вгору по свердловині, сепарується, а потім стискується і конденсується, передаючи теплоту в системи опалення або гарячого водопостачання.
Текст

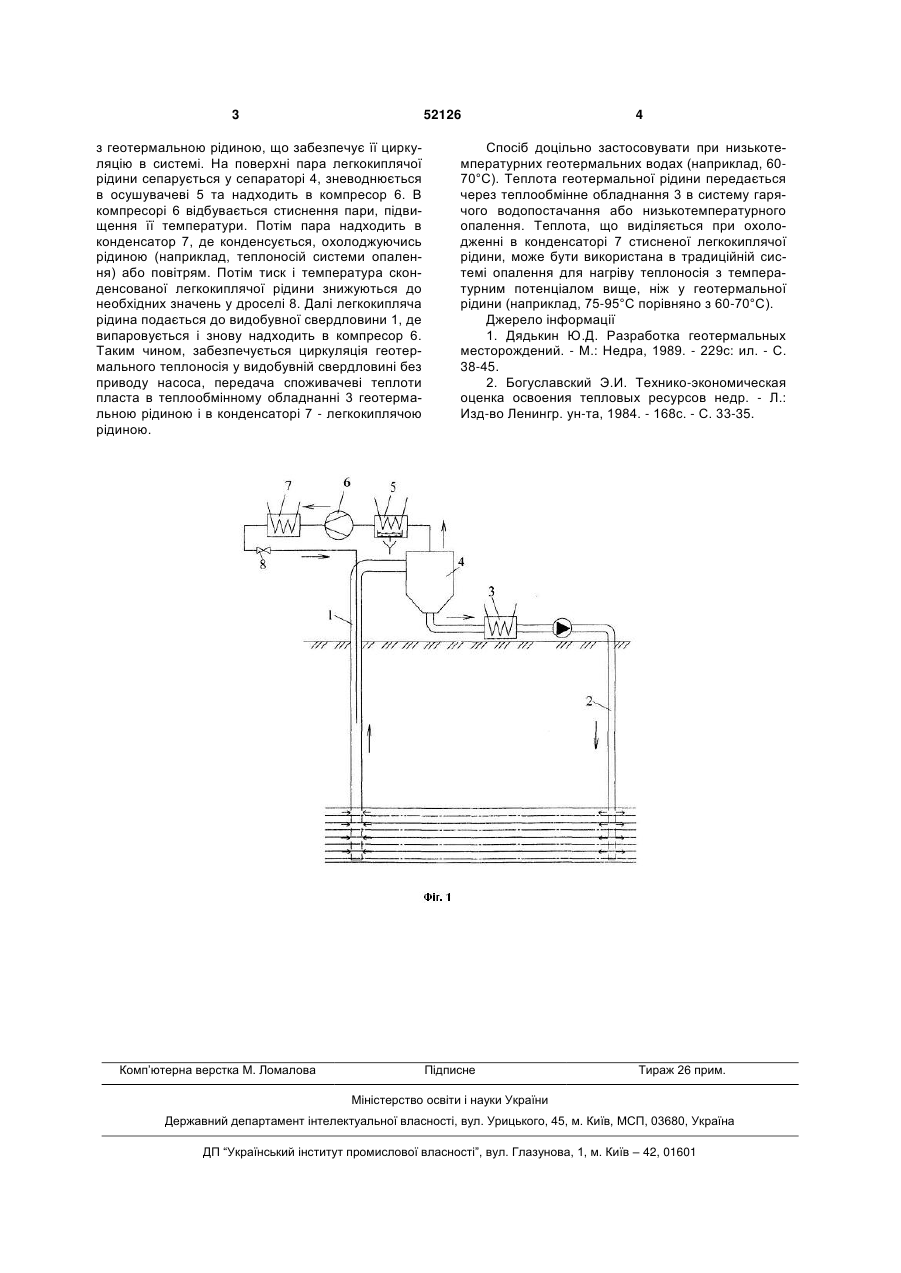

Спосіб трансформації теплоти, що включає в себе нагрів, циркуляцію через підземний колектор (пласт гірської породи) рідини, подачу рідини по 3 52126 з геотермальною рідиною, що забезпечує її циркуляцію в системі. На поверхні пара легкокиплячої рідини сепарується у сепараторі 4, зневоднюється в осушувачеві 5 та надходить в компресор 6. В компресорі 6 відбувається стиснення пари, підвищення її температури. Потім пара надходить в конденсатор 7, де конденсується, охолоджуючись рідиною (наприклад, теплоносій системи опалення) або повітрям. Потім тиск і температура сконденсованої легкокиплячої рідини знижуються до необхідних значень у дроселі 8. Далі легкокипляча рідина подається до видобувної свердловини 1, де випаровується і знову надходить в компресор 6. Таким чином, забезпечується циркуляція геотермального теплоносія у видобувній свердловині без приводу насоса, передача споживачеві теплоти пласта в теплообмінному обладнанні 3 геотермальною рідиною і в конденсаторі 7 - легкокиплячою рідиною. Комп’ютерна верстка М. Ломалова 4 Спосіб доцільно застосовувати при низькотемпературних геотермальних водах (наприклад, 6070°С). Теплота геотермальної рідини передається через теплообмінне обладнання 3 в систему гарячого водопостачання або низькотемпературного опалення. Теплота, що виділяється при охолодженні в конденсаторі 7 стисненої легкокиплячої рідини, може бути використана в традиційній системі опалення для нагріву теплоносія з температурним потенціалом вище, ніж у геотермальної рідини (наприклад, 75-95°С порівняно з 60-70°С). Джерело інформації 1. Дядькин Ю.Д. Разработка геотермальных месторождений. - М.: Недра, 1989. - 229с: ил. - С. 38-45. 2. Богуславский Э.И. Технико-экономическая оценка освоения тепловых ресурсов недр. - Л.: Изд-во Ленингр. ун-та, 1984. - 168с. - С. 33-35. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for transformation of geo-thermal heat
Автори англійськоюRedko Andrii Oleksandrovych, Horozhankin Serhii Andriiovych, Buhai Volodymyr Serhiiovych
Назва патенту російськоюСпособ трансформации геотермальной теплоты
Автори російськоюРедько Андрей Александрович, Горожанкин Сергей Андреевич, Бугай Владимир Сергеевич
МПК / Мітки
МПК: F24J 3/08
Мітки: теплоти, спосіб, геотермальної, трансформації
