Спосіб роботи геотермальної електростанції

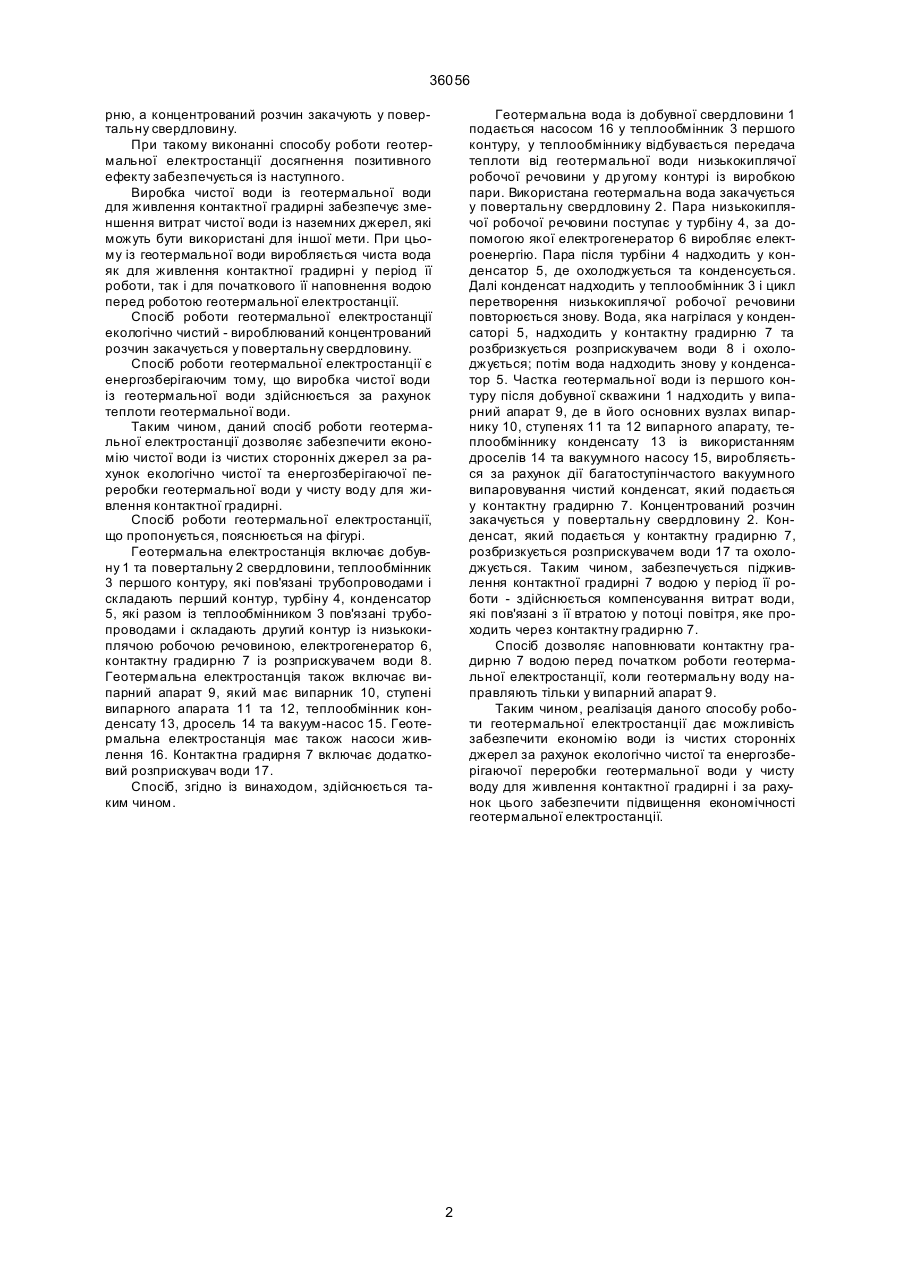

Спосіб роботи геотермальної електростанції, який включає подачу геотермальної води із добувної свердловини у теплообмінник першого контуру, передачу у теплообміннику першого контуру теплоти від геотермальної води низькокиплячої робочої речовини у др угому контурі із виробкою 36056 рню, а концентрований розчин закачують у повертальну свердловину. При такому виконанні способу роботи геотермальної електростанції досягнення позитивного ефекту забезпечується із наступного. Виробка чистої води із геотермальної води для живлення контактної градирні забезпечує зменшення витрат чистої води із наземних джерел, які можуть бути використані для іншої мети. При цьому із геотермальної води виробляється чиста вода як для живлення контактної градирні у період її роботи, так і для початкового її наповнення водою перед роботою геотермальної електростанції. Спосіб роботи геотермальної електростанції екологічно чистий - вироблюваний концентрований розчин закачується у повертальну свердловину. Спосіб роботи геотермальної електростанції є енергозберігаючим тому, що виробка чистої води із геотермальної води здійснюється за рахунок теплоти геотермальної води. Таким чином, даний спосіб роботи геотермальної електростанції дозволяє забезпечити економію чистої води із чистих сторонніх джерел за рахунок екологічно чистої та енергозберігаючої переробки геотермальної води у чисту воду для живлення контактної градирні. Спосіб роботи геотермальної електростанції, що пропонується, пояснюється на фігурі. Геотермальна електростанція включає добувну 1 та повертальну 2 свердловини, теплообмінник 3 першого контуру, які пов'язані трубопроводами і складають перший контур, турбіну 4, конденсатор 5, які разом із теплообмінником 3 пов'язані трубопроводами і складають другий контур із низькокиплячою робочою речовиною, електрогенератор 6, контактну градирню 7 із розприскувачем води 8. Геотермальна електростанція також включає випарний апарат 9, який має випарник 10, ступені випарного апарата 11 та 12, теплообмінник конденсату 13, дросель 14 та вакуум-насос 15. Геотермальна електростанція має також насоси живлення 16. Контактна градирня 7 включає додатковий розприскувач води 17. Спосіб, згідно із винаходом, здійснюється таким чином. Геотермальна вода із добувної свердловини 1 подається насосом 16 у теплообмінник 3 першого контуру, у теплообміннику відбувається передача теплоти від геотермальної води низькокиплячої робочої речовини у др угому контурі із виробкою пари. Використана геотермальна вода закачується у повертальну свердловину 2. Пара низькокиплячої робочої речовини поступає у турбіну 4, за допомогою якої електрогенератор 6 виробляє електроенергію. Пара після турбіни 4 надходить у конденсатор 5, де охолоджується та конденсується. Далі конденсат надходить у теплообмінник 3 і цикл перетворення низькокиплячої робочої речовини повторюється знову. Вода, яка нагрілася у конденсаторі 5, надходить у контактну градирню 7 та розбризкується розприскувачем води 8 і охолоджується; потім вода надходить знову у конденсатор 5. Частка геотермальної води із першого контуру після добувної скважини 1 надходить у випарний апарат 9, де в його основних вузлах випарнику 10, ступенях 11 та 12 випарного апарату, теплообміннику конденсату 13 із використанням дроселів 14 та вакуумного насосу 15, виробляється за рахунок дії багатоступінчастого вакуумного випаровування чистий конденсат, який подається у контактну градирню 7. Концентрований розчин закачується у повертальну свердловину 2. Конденсат, який подається у контактну градирню 7, розбризкується розприскувачем води 17 та охолоджується. Таким чином, забезпечується підживлення контактної градирні 7 водою у період її роботи - здійснюється компенсування витрат води, які пов'язані з її втратою у потоці повітря, яке проходить через контактну градирню 7. Спосіб дозволяє наповнювати контактну градирню 7 водою перед початком роботи геотермальної електростанції, коли геотермальну воду направляють тільки у випарний апарат 9. Таким чином, реалізація даного способу роботи геотермальної електростанції дає можливість забезпечити економію води із чистих сторонніх джерел за рахунок екологічно чистої та енергозберігаючої переробки геотермальної води у чисту воду для живлення контактної градирні і за рахунок цього забезпечити підвищення економічності геотермальної електростанції. 2 36056 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
