Пристрій для нагрівання рідини, що містить герметичну посудину для рідини, джерело нагрівання, та іскороутворювач, який відрізняється тим, що джерело нагрівання виконано у вигляді розміщеної в корпусі ємкості для скрапленого газу, сполучено) з газовим пальником, корпус має вікна, розташовані у нижній його частині, а герметичну посудину прикріплено до корпусу та встановлено над пальником.

Текст

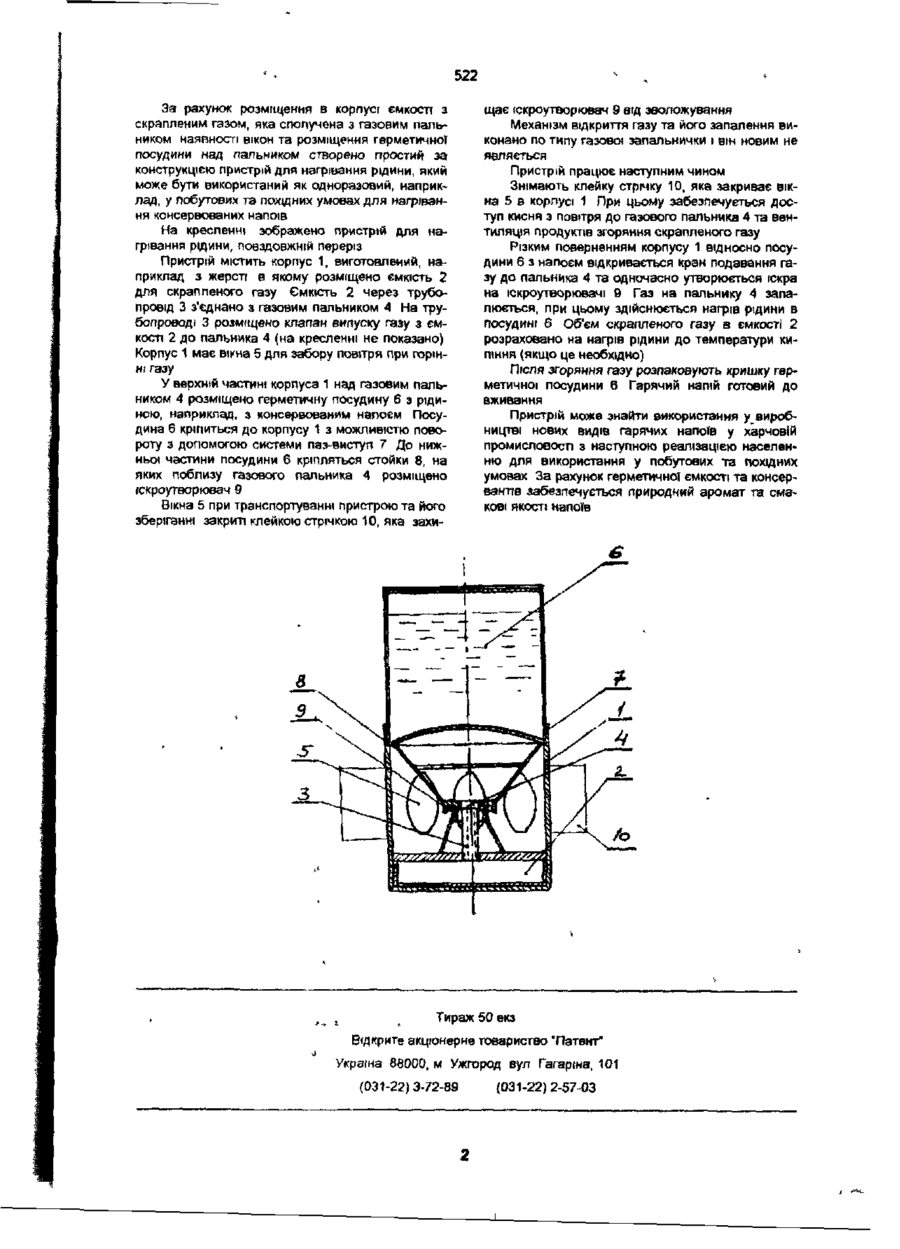

УКРАЇНА (19) UA 01)522 ,3 U 1» (51) 6A47J36/24 МІНІСТЕРСТВО освіти І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНО* ВЛАСНОСТІ ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПРИСТРІЙ ДЛЯ НАГРІВАННЯ РІДИНИ (21)99042229 (22)20 04 1999 (24)15 09 2000 (46) 15 09 2000, Бюл №4, 2000 р (72) Лисиця Михайло Ілліч, Лисиця Ніна Олександрівна, Лисиця Олена Іллівна, Лисиця Ілля Захарович (73) Лисиця Михайло Ілліч, Лисиця Ніна Олександрівна, Лисиця Олена Іллівна, Лисиця Ілля Захарович (57) 1 Авторське свідоцтво СРСР № 1762079, опублік 15 09 92 2 Авторське свідоцтво СРСР Ns 2060720, кл А 47 J 36/24, опублж 27 05 96 (57) Пристрій для нагрівання рідини, що містить герметичну посудину для рідини, джерело нагрівання, та іскороутворювач, який відрізняється тим, чцо джерело нагрівання виконано у аигляді розміщеної в корпусі ємкості для скрапленого газу, сполучено) з газовим пальником, корпус має вікна, розташовані у нижній його частині, а герметичну посудину прикріплено до корпусу та встановлено над пальником Корисна модель відноситься до харчової промисловості, більш конкретно вона стосується конструкції пристроїв одноразового використання, призначених для нагрівання консервованих напоїв в побутових та похідних умовах Відомий пристрій, що містить розміщений в посудині з рідиною, яка нагрівається, корпус-топку, відділений від неї перегородкою канал для забору повітря та димохід [1] Недоліком відомого пристрою є значний час, необхідний для нагрівання рідини та великі витрати тепла в навколишнє середовиище з димовими газами Найближчим по технічній суп до запропонованого є пристрій для нагрівання рідини, який містить герметичну посудину для рщини, джерело нагрівання та юкроутворювач [2] У вадомому пристрої джерело нагрівання виконано у вигляді вмонтованого у кришку посудини герметичного пенала з розміщеним у ньому паливом, пов'язаним з іскроутворювачем Згаданий пристрій для нагрівання рідини недоцільно використовувати для нагрівання в посудинах відносно невеликих об'ємів, зокрема для нагрівання посудин одноразового використання, призначених, наприклад, для консервованих напоїв Це викликано складністю конструкції такого пристрою, особливо нагрівника, та, відповідно, складністю виготовлення та підвищеною трудоемкістю В основу цієї корисної моделі поставлена задача удосконалення пристрою для нагрівання рі дини, в якому за рахунок зміни конструкції джерела нагрівання та корпусу, забезпечується спрощення конструкції пристрою та, тим самим, можливість його використання у пристроях одноразового використання для нагрівання рщини, переважно консервованих напоїв Поставлена задача вирішується тим, що у пристрої для нагрівання рідини, переважно консервованих напоїв, який містить герметичну посудину для рідини, джерело нагрівання та ісхроутворювач, згідно з корисною моделлю джерело нагрівання виконано у вигляді розміщеної у корпусі ємкості для скрапленого газу, сполученої з газовим пальником, корпус має вікна для забору повітря, а герметичну посудину прикріплено до корпусу та встановлено над пальником Суттєвими ознаками запропонованого пристрою для нагрівання рідини, спільними з ознаками відомого пристрою для нагрівання рідини, тобто такими, котрі не являють в загальному ВИГЛЯДІ новими, є пристрій для нагрівання рідини, герметична посудина для рідини, джерело нагрівання, юкроутворювач До нових суттєвих ознак корисної моделі відносяться джерело нагрівання виконано у вигляді розміщеної у корпусі ємкості для скрапленого газу, ємкість, сполучена з газовим пальником, корпус має вікна для забору повітря, герметична посудина прикріплена до корпусу та встановлена над пальником Суть корисної моделі полягає в наступному CM CM 522 За рахунок розміщення в корпусі ємкості з скрапленим газом, яка сполучена з газовим пальником наявності вікон та розміщення герметичної посудини над пальником створено простий за конструкцією пристрій для нагрівання рідини, який може бути використаний як одноразовий, наприклад, у побутових та похідних умовах для нагрівання консервованих напоїв На кресленні зображено пристрій для нагрівання рідини, повздовжній переріз Пристрій містить корпус 1, виготовлений, наприклад з жерсл в якому розміщено ємкість 2 для скрапленого газу Ємкість 2 через трубопровід 3 з'єднано з газовим пальником 4 На трубопроводі 3 розміщено клапан випуску газу з смкості 2 до пальника 4 (на кресленні не показано) Корпус 1 має вікна 5 для забору повітря при горінні газу У верхній частині корпуса 1 над газовим пальником 4 розміщено герметичну посудину 6 з рідиною, наприклад,з консервованим напоєм Посудина 6 кріпиться до корпусу 1 з можливістю повороту з допомогою системи паз-виступ 7 До нижньої частини посудини 6 кріпляться стойки 8, на яких поблизу газового пальника 4 розміщено іскроутворювач 9 Вікна 5 при транспортуванні пристрою та його зберіганні закриті клейкою стрічкою 10, яка захи & щає іскроутворювач 9 від зволожування Механізм відкриття газу та його запалення виконано по типу газової запальнички і він новим не являється Пристрій працює наступним чином Знімають клейку стрічку 10, яка закриває вікна 5 в корпусі 1 При цьому забезпечується доступ кисня з повітря до газового пальника 4 та вентиляція продуктів згоряння скрапленого газу Різким поверненням корпусу 1 відносно посудини 6 з напоєм відкривається кран подавання газу до пальника 4 та одночасно утворюється іскра на іскроутворювач і 9 Газ на пальнику 4 запалюється, при цьому здійснюється нагрів рідини в посудині 6 Об'єм скрапленого газу в ємкості 2 розраховано на нагрів рідини до температури кипіння (якщо це необхідно) Після згоряння газу розпаковують кришку герметичної посудини 6 Гарячий напій готовий до вживання Пристрій може знайти використання у_ виробництві нових видів гарячих напоїв у харчовій промисловості з наступною реалізацією населенню для використання у побутових та похідних умовах За рахунок герметичної ємкості та консервантів забезпечується природний аромат та смакові якості напоїв Тираж 50 екз Відкрите акціонерне товариство "Патент' Україна 88000, м Ужгород вул Гагаріна, 101 (031-22) Э-72-89 (031-22) 2-57-03

Дивитися

Додаткова інформація

Назва патенту англійською

Liquid heater

Автори англійською

Lysytsia Mykhailo Illich, Lysytsia Nina Oleksandrivna, Lysytsia Olena Illivna, Lysytsia Illia Zakharovych

Назва патенту російською

Устройство для нагревания жидкости

Автори російською

Лисица Михаил Ильич, Лисица Нина Александровна, Лисица Елена Ильинична, Лисица Илья Захарович

МПК / Мітки

МПК: A47J 36/24

Мітки: нагрівання, пристрій, рідини
