Універсальний лісопильний верстат

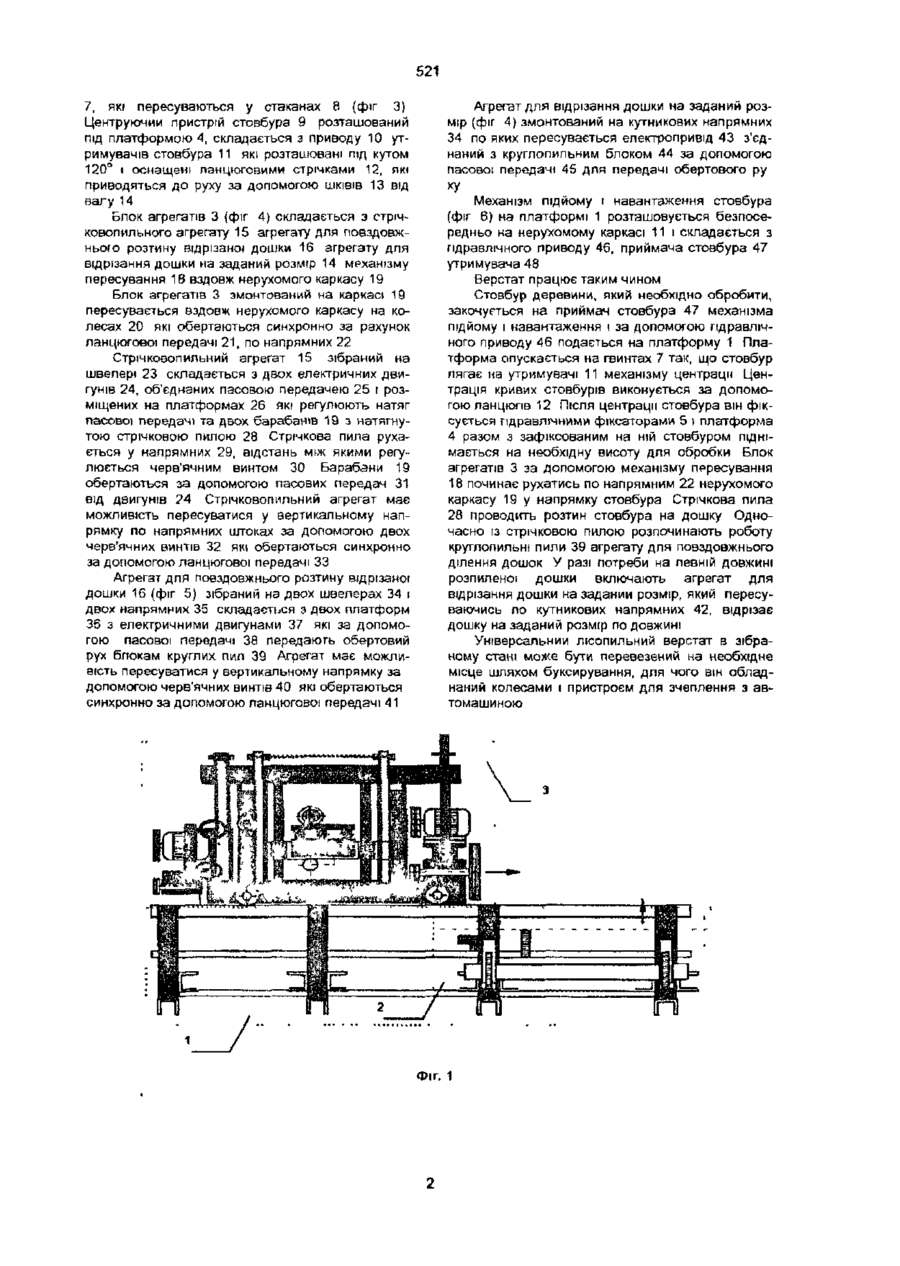

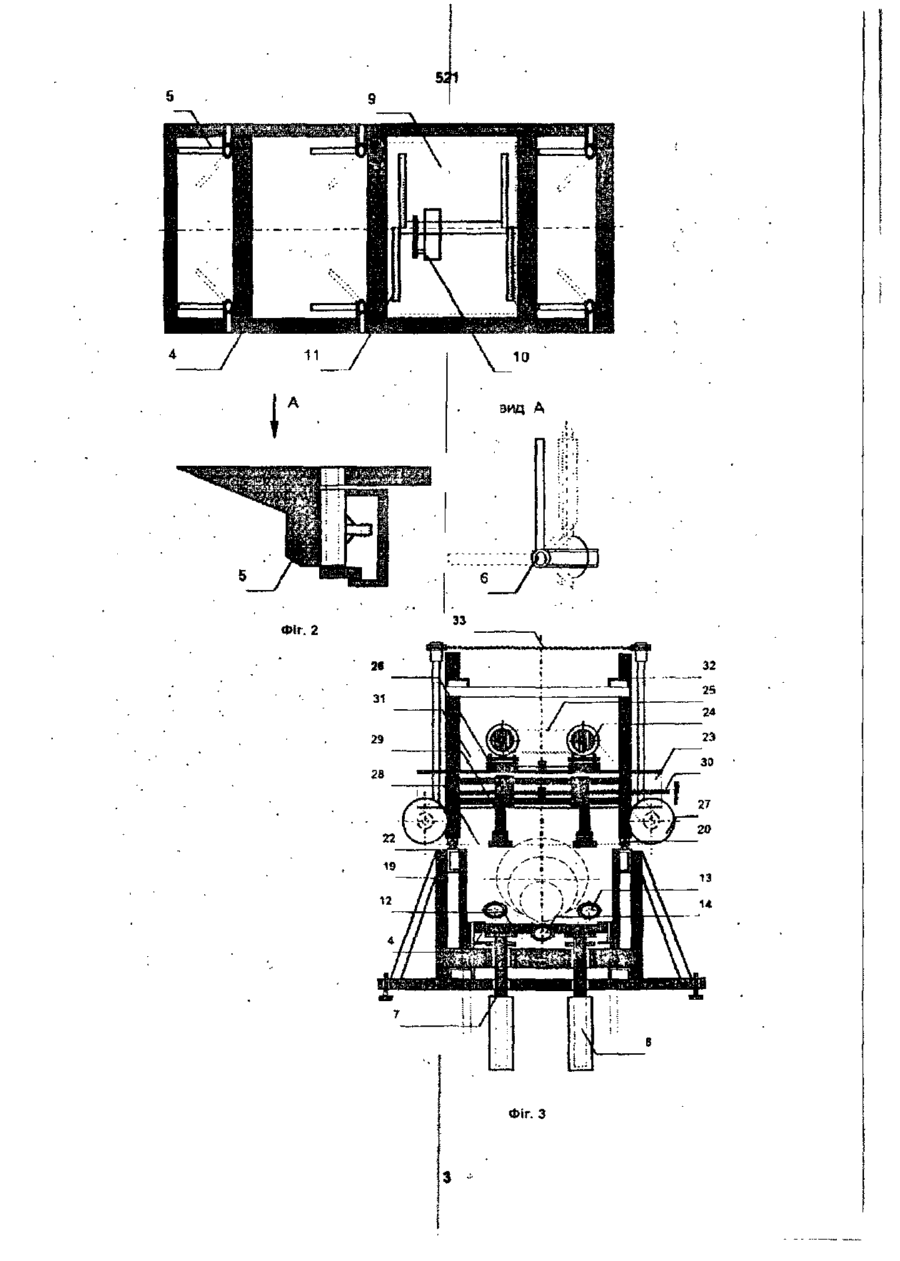

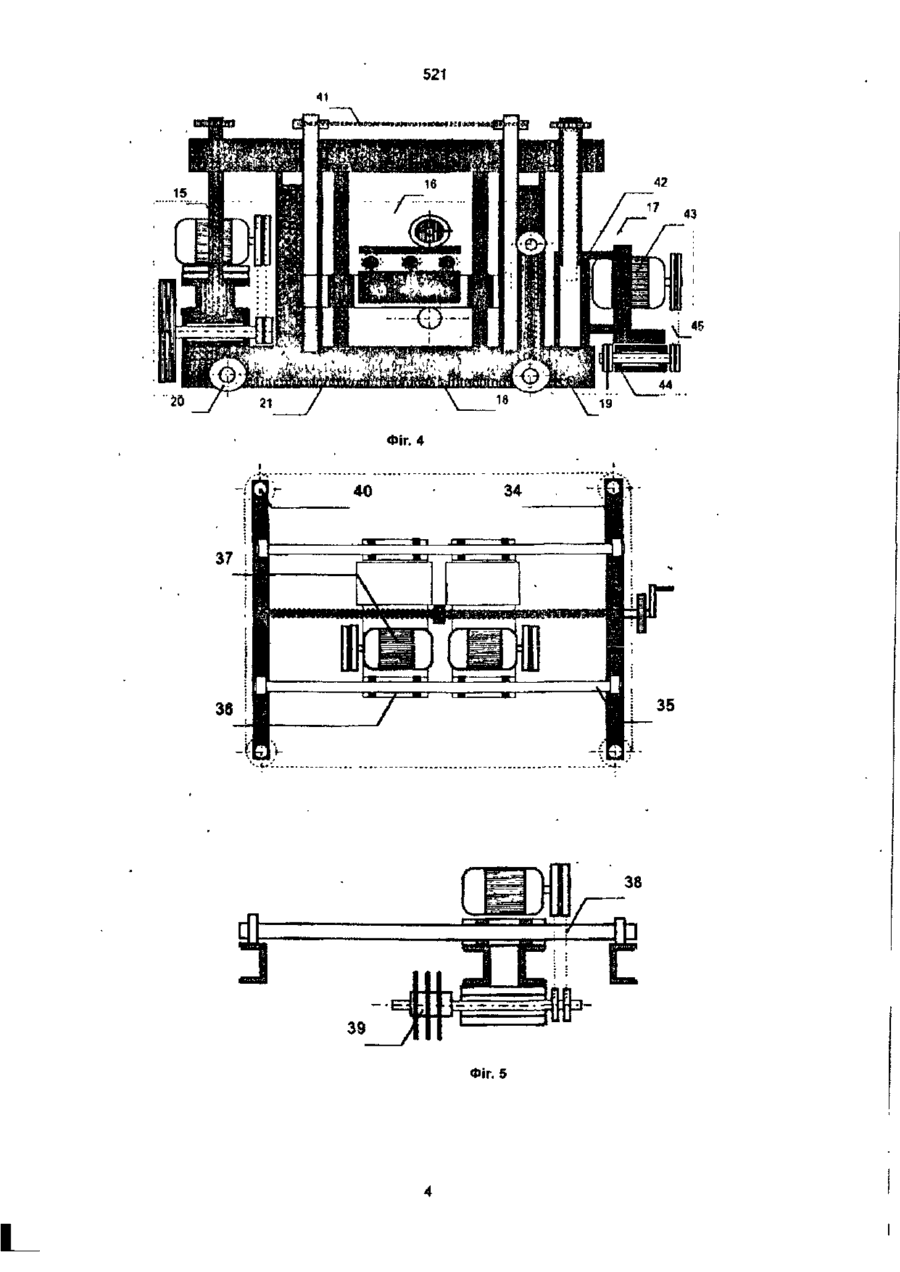

1 Універсальний лісопильний верстат, що містить несучий каркас механізми центрування. закріплення та подачі стовбура, блок агрегатів для розтину стовбура який відрізняється тим, що механізм закріплення стовбура виконаний у формі фіксаторів прапорцевого типу 2 Верстат за п 1, який відрізняється тим, що э блок агрегатів для розтину стовбура додатково встановлені три агрегати два круглопиляльні, призначені для повздовжнього розтину дошки, та відрізний 3 Верстат за п 1 який відрізняється тим, що стовбур закріплено в нерухомому стані на платформі, а пиляльні блоки наїжджають на нього Корисна модель відноситься до лісової та деревообробної промисловості а сам? до універсальних деревообробних лісопильних верстатів Відомий універсальний лісопильний верстат фірми "Pezzolato" Timber Queen S 1998 p (прототип), складений зі станини у вигляді прямокутної зварної рами на шести опорах з вмонтованим на ній механізмом встановлення і закріплення заготовки який складається з тросу для загрузки заготовки на верстат, чотирьох окремих гідравлічних фіксаторів циліндричної форми та блоком агрегатів для розтину стовбура який в свою чергу, включає стрічкову пилу для повздовжнього розтину стовбура заготовки та фрезерну головку для переробки периферійної частини стовбура на щепу у вигляді нерухомого прямокутного зварного каркасу на якому розташовано блок з трьох рухомих агрегатів це стрічковопильний - для відрізання доцкж із стовбура, і двох круглопильних - для повздовжнього розтину дошки, та відрізний Крім того, конструкція верстата дозволяє за допомогою спеціального підйомного механізму легко грузити і центрувати стовбур деревини, який підлягає обробці а також надійно заі ріплювати його на платформі спеціальними фіксаторами прапорцевого типу На фіг 1 показано універсальний лісопильний верстат, вид спереду, на фіг 2 - платформа з фіксаторами стовбура прапорцевого типу та центруючим пристроєм на фіг 3 - розміщення стрічковопильного агрегата на станині, на фіг 4 — рухомий блок з розташуванням в ньому трьох агрегатів для розтину стовбура, на фіг 5 - агрегат для повздовжнього розтину відрізаної дошки, на фіг 6 - розміщення і конструкція механізму встановлення стовбура на верстат Універсальний лісопильний верстат фіг 1 складається з несучого каркасу 1, на якому змонтовано механізми 2 центрації, закріплення та подачі стовбура, і по якому пересувається блок агрегатів для розтину стовбура З Механізми 2 центрації, закріплення та подачі стовбура являють собою платформу 4, на якій змонтовані фіксатори стовбура прапорцевого типу 5 для закріплення стовбура, які мають можливість обертатися на осі 6 (вид А. фіг 2) Платформа опускається і піднімається на черв'ячних гвинтах Недоліком такої конструкції є невелика продуктивність верстата, яка обумовлена неможливістю швидко встановити, відцентрувати і закріпити заготовку, а також неможливістю отримати необхідний розтин стовбура без використання додаткового обладнання В основу корисної моделі поставлена задача побудови лісопильного верстата з такою конструкцією блоку агрегатів для розтину стовбура та механізмом встановлення і закріплення заготовки, яка б дала можливість отримати розтин будь-яких конфігурацій та розмірів з одночасно легким встановленням, центруванням та кріпленням додаткового обладнання Поставлене завдання вирішується тим, що універсальний лісопильний верстат побудований ДО зг 521 7, які пересуваються у стаканах 8 (фіг 3) Центруючий пристрій стовбура 9 розташований під платформою 4, складається з приводу 10 утримувачів стовбура 11 які розташовані під кутом 120° і оснащені ланцюговими стрічками 12, які приводяться до руху за допомогою ШКІВІВ 13 від вагу 14 Блок агрегатів 3 {фіг 4) складається з стрічковопильного агрегату 15 агрегату для повздовжнього розтину відрізаної дошки 16 агрегату для відрізання дошки на заданий розмір 14 механізму пересування 18 вздовж нерухомого каркасу 19 Блок агрегатів 3 змонтований на каркасі 19 пересувається вздовж нерухомого каркасу на колесах 20 які обертаються синхронно за рахунок ланцюгової передачі 21, по напрямних 22 Стрічковопильний агрегат 15 зібраний на швелері 23 складається з двох електричних двигунів 24, об'єднаних пасовою передачею 25 і розміщених на платформах 26 які регулюють натяг пасової передачі та двох барабанів 19 з натягнутою стрічковою пилою 28 Стрічкова пила рухається у напрямних 29, відстань між якими регулюється черв'ячним винтом ЗО Барабани 19 обертаються за допомогою пасових передач 31 від двигунів 24 Стрічковопильний агрегат має можливість пересуватися у вертикальному напрямку по напрямних штоках за допомогою двох черв'ячних БИНТІВ 32 які обертаються синхронно за допомогою ланцюгової передачі 33 Агрегат для повздовжнього розтину відрізаної дошки 16 (фіг 5) зібраний на двох швелерах 34 і двох напрямних 35 складається з двох платформ 36 з електричними двигунами 37 які за допомогою пасової передачі 38 передаюгь обертовий рух блокам круглих пил 39 Агрегат має можливість пересуватися у вертикальному напрямку за допомогою черв'ячних винтіе 40 ЯКІ обертаються синхронно за допомогою ланцюгової передачі 41 Агрегат для відрізання дошки на заданий розмір (фіг 4) змонтований на кутникових напрямних 34 по яких пересувається електропривід 43 з'єднаний з круглопильним блоком 44 за допомогою пасової передачі 45 для передачі обертового ру ху Механізм підйому і навантаження стовбура (фіг 6) на платформі 1 розташовується безпосередньо на нерухомому каркасі 11 і складається з гідравлічного приводу 46, приймача стовбура 47 утримувача 48 Верстат працює таким чином Стовбур деревини, який необхідно обробити, закочується на приймач стовбура 47 механізма підйому і навантаження і за допомогою гідравлічного приводу 46 подається на платформу 1 Платформа опускається на гвинтах 7 так, що стовбур лягає на утримувачі 11 механізму центраци Центрація кривих стовбурів виконується за допомогою ланцюгів 12 Після центраци стовбура він фіксується гідравлічними фіксаторами 5 t платформа 4 разом з зафіксованим на ній стовбуром піднімається на необхідну висоту для обробки Блок агрегатів 3 за допомогою механізму пересування 18 починає рухатись по напрямним 22 нерухомого каркасу 19 у напрямку стовбура Стрічкова пила 28 проводить розтин стовбура на дошку Одночасно із стрічковою пилою розпочинають роботу круглопильні пили 39 агрегату для повздовжнього ділення дошок У разі потреби на певній довжині розпиленої дошки включають агрегат для відрізання дошки на заданий розмір, який пересуваючись по кутникових напрямних 42, відрізає дошку на заданий розмір по довжині Універсальний лісопильний верстат в зібраному стані може бути перевезений на необхідне місце шляхом буксирування, для чого він обладнаний колесами і пристроєм для зчеплення з автомашиною Фіг. 1 1и \ _. ид. ВВІ • 1 \ и • • щ Дн — Щ| И Ш 11 вид А Фіг. 2 і і і..: Фіг. З 521 \ 45 Фіг. 4 37 38 * Д " ДД П . 39 Фіг. 5 521 47 Фіг. 6 Тираж 50 екз Відкрите акціонерне товариство 'Патент* Україна, 88000, м Ужторрд, вуп Гагаріна. 101 (031^22) 3-/2-89 (031-22) 2-57-03
