Пристрій для газування рідини, що знаходиться в ємкості

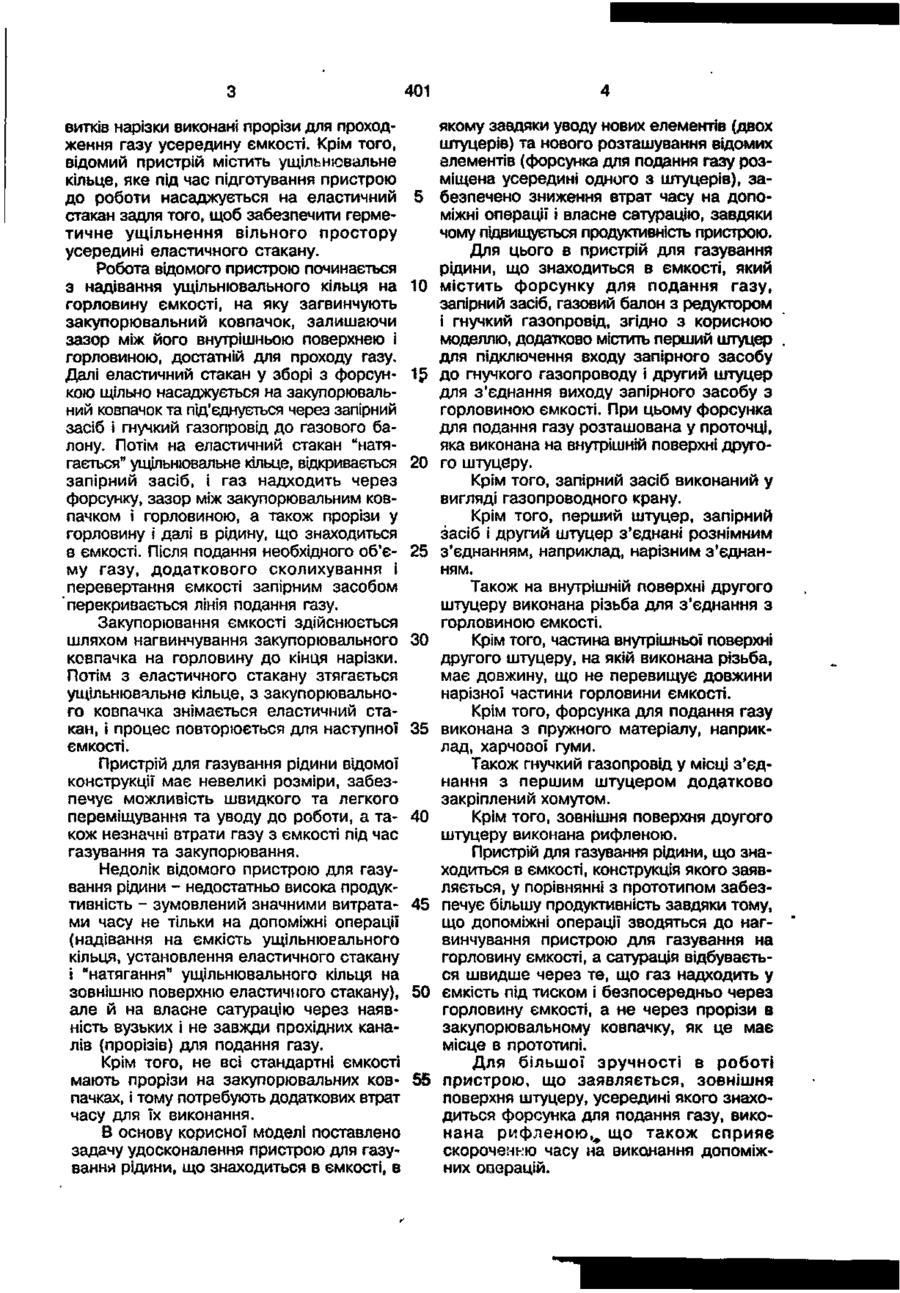

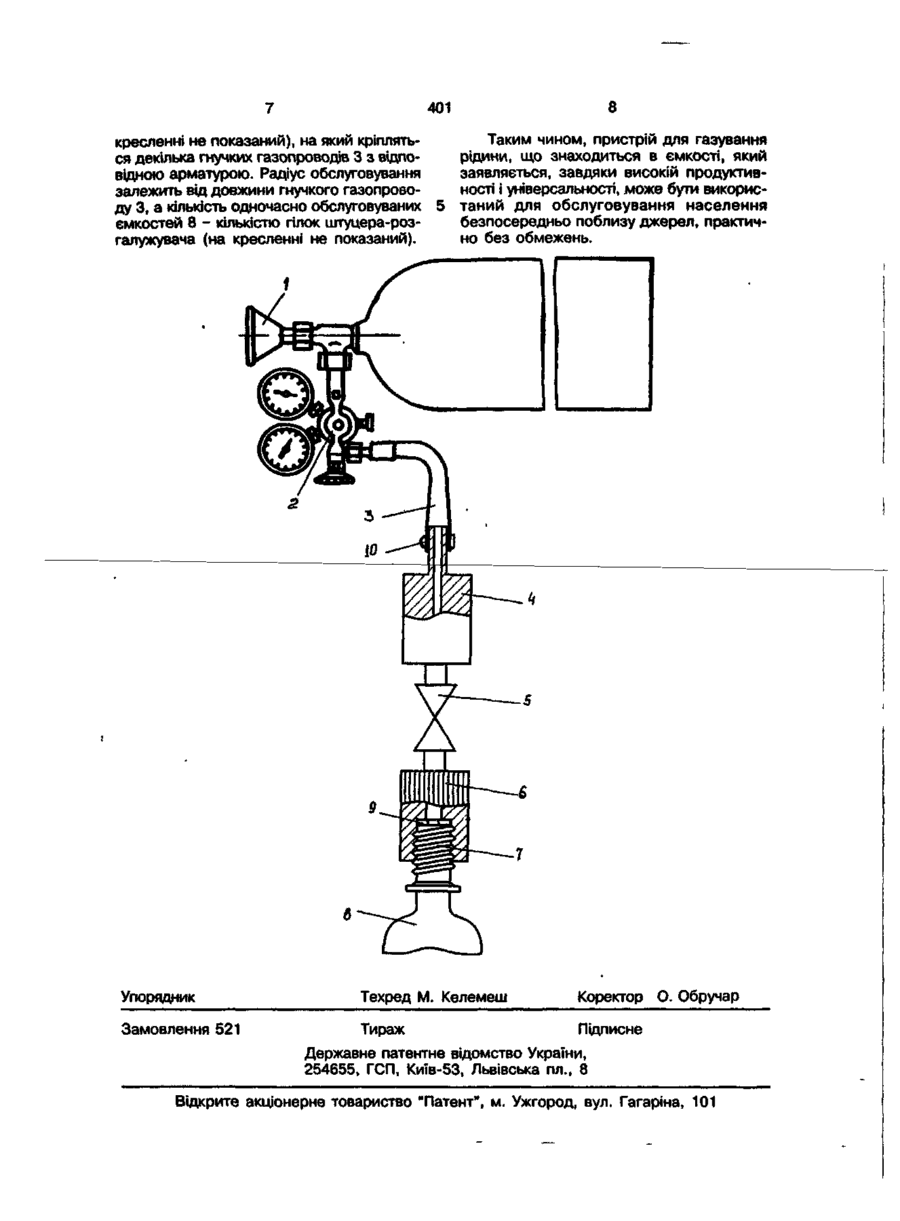

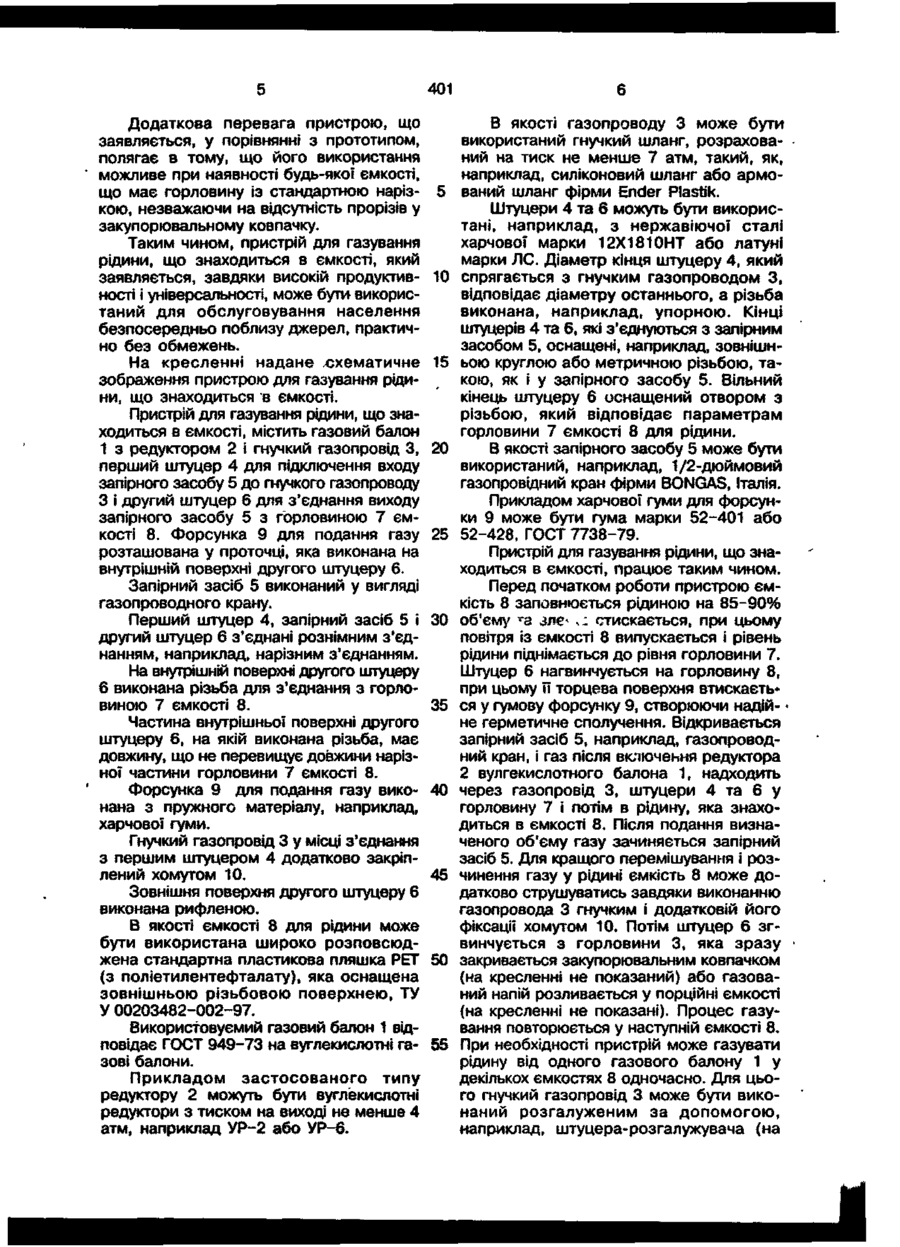

1. Пристрій для газування рідини, що» знаходиться в ємкості, який містить форсунку для подання газу, запірний засіб, газовий балон з редуктором і гнучкий газопровід, який в і д р і з н я є т ь с я тим, що додатково містить перший штуцер для підключення входу запірного засобу до гнучкого газопроводу і другий штуцер для з'єднання виходу запірного засобу з горловиною ємкості, при цьому форсунка для подання газу розташована у проточці, яка виконана на внутрішній поверхні другого штуцера. 2. Пристрій за п.1, який в і д р і з н я є т ь с я тим, що запірний засіб виконаний у вигляді газопроводного крана. 3. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що перший штуцер, запірний засіб і другий штуцер з'єднані рознімним з'єднанням, наприклад, нарізним з'єднанням. 4. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що на внутрішній поверхні другого штуцера виконана різьба для з'єднання з горловиною ємкості. 5. Пристрій за п.1, який в і д р і з н я є т ь с я тим, що частина внутрішньої поверхні другого штуцера, на якій виконана різьба, має довжину, що не перевищує довжини нарізної частини горловини ємкості. 6. Прии.р;» за п. 1, який в і д р і з н я є т ь с я тим, що форсунка для подання газу виконана з пружного матеріалу, наприклад, харчової гуми. 7. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що гнучкий газопровід у місці з'єднання з першим штуцером додатково закріплений хомутом. 8. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що зовнішня поверхня другого штуцера виконана рифленою. Корисна модель належить до харчової промисловості, зокрема до пристроїв для приготування газованої води або інших газованих напоїв, що розлиті в окремі ємкості. Найближчим до технічного рішення, що заявляється, є пристрій для газування рідини, що знаходиться в ємкості, який містить форсунку для подання газу, запірний засіб, газовий балон з редуктором і гнуч кий газопровід (див. Патент Російської Федерації № 2065281, кл. А 23 L 2/00, опубл. 20.08.96). Форсунка для подання газу розташована в еластичному стакані, що насаджений на закупорювальний ковпачок, який частково нагвинчений на горловину ємкості. Форсунка для подання газу з'єднана з гнучким газопроводом через запірний засіб. На внутрішній поверхні закупорювального ковпачка поперечно до С > О 401 витків нарізки виконані прорізи для проходження газу усередину ємкості. Крім того, відомий пристрій містить ущільнювальне кільце, яке під час підготування пристрою до роботи насаджується на еластичний стакан задля того, щоб забезпечити герметичне ущільнення вільного простору усередині еластичного стакану. Робота відомого пристрою починається з надівання ущільнювального кільця на горловину ємкості, на яку загвинчують закупорювальний ковпачок, залишаючи зазор між його внутрішньою поверхнею і горловиною, достатній для проходу газу. Далі еластичний стакан у зборі з форсункою щільно насаджується на закупорювальний ковпачок та поєднується через запірний засіб і гнучкий газопровід до газового балону. Потім на еластичний стакан "натягається" ущільнювальне кільце, відкривається запірний засіб, і газ надходить через форсунку, зазор між закупорювальним ковпачком і горловиною, а також прорізи у горловину і далі в рідину, що знаходиться в ємкості. Після подання необхідного об'єму газу, додаткового сколихування і перевертання ємкості запірним засобом перекривається лінія подання газу. Закупорювання ємкості здійснюється шляхом нагвинчування закупорювального ковпачка на горловину до кінця нарізки. Потім з еластичного стакану зтягається ущільнювальне кільце, з закупорювального ковпачка знімається еластичний стакан, і процес повторюється для наступної ємкості. Пристрій для газування рідини відомої конструкції має невеликі розміри, забезпечує можливість швидкого та легкого переміщування та уводу до роботи, а також незначні втрати газу з ємкості під час газування та закупорювання. Недолік відомого пристрою для газування рідини - недостатньо висока продуктивність - зумовлений значними витратами часу не тільки на допоміжні операції (надівання на ємкість ущільнювального кільця, установлення еластичного стакану і "натягання" ущільнювального кільця на зовнішню поверхню еластичного стакану), але й на власне сатурацію через наявність вузьких і не завжди прохідних каналів (прорізів) для подання газу. Крім TOFO, не всі стандартні ємкості мають прорізи на закупорювальних ковпачках, і тому потребують додаткових втрат часу для їх виконання. В основу корисної моделі поставлено задачу удосконалення пристрою для газування рідини, що знаходиться в ємкості, в 5 10 1$ 20 25 ЗО 35 40 45 50 55 якому завдяки уводу нових елементів (двох штуцерів) та нового розташування відомих елементів (форсунка для подання газу розміщена усередині одного з штуцерів), забезпечено зниження втрат часу на допоміжні операції і власне сатурацію, завдяки чому підвищується продуктивність пристрою. Для цього в пристрій для газування рідини, що знаходиться в ємкості, який містить форсунку для подання газу, запірний засіб, газовий балон з редуктором і гнучкий газопровід, згідно з корисною моделлю, додатково містить перший штуцер для підключення входу запірного засобу до гнучкого газопроводу і другий штуцер для з'єднання виходу запірного засобу з горловиною ємкості. При цьому форсунка для подання газу розташована у проточці, яка виконана на внутрішній поверхні другого штуцбру. Крім того, запірний засіб виконаний у вигляді газопроводного крану. Крім того, перший штуцер, запірний засіб і другий штуцер з'єднані рознімним з'єднанням, наприклад, нарізним з'єднанням. Також на внутрішній поверхні другого штуцеру виконана різьба для з'єднання з горловиною ємкості. Крім того, частина внутрішньої поверхні другого штуцеру, на якій виконана різьба, має довжину, що не перевищує довжини нарізної частини горловини ємкості. Крім того, форсунка для подання газу виконана з пружного матеріалу, наприклад, харчової гуми. Також гнучкий газопровід у місці з'єднання з першим штуцером додатково закріплений хомутом. Крім того, зовнішня поверхня другого штуцеру виконана рифленою. Пристрій для газування рідини, що знаходиться в ємкості, конструкція якого заявляється, у порівнянні з прототипом забезпечує більшу продуктивність завдяки тому, що допоміжні операції зводяться до нагвинчування пристрою для газування на горловину ємкості, а сатурація відбувається швидше через те, що газ надходить у ємкість під тиском і безпосередньо через горловину ємкості, а не через прорізи в закупорювальному ковпачку, як це має місце в прототипі. Для більшої зручності в роботі пристрою, що заявляється, зовнішня поверхня штуцеру, усередині якого знаходиться форсунка для подання газу, виконана рифленою,^ що також сприяє скороченню часу на виконання допоміжних операцій. 401 Додаткова перевага пристрою, що заявляється, у порівнянні з прототипом, полягає в тому, що його використання можливе при наявності будь-якої ємкості, що має горловину із стандартною нарізкою, незважаючи на відсутність прорізів у закупорювальному ковпачку. Таким чином, пристрій для газування рідини, що знаходиться в ємкості, який заявляється, завдяки високій продуктивності і універсальності, може бути використаний для обслуговування населення безпосередньо поблизу джерел, практично без обмежень. На кресленні надане схематичне зображення пристрою для газування рідини, що знаходиться в ємкості. Пристрій для газування рідини, що знаходиться в ємкості, містить газовий балон 1 з редуктором 2 і гнучкий газопровід З, перший штуцер 4 для підключення входу запірного засобу 5 до гнучкого газопроводу З і другий штуцер 6 для з'єднання виходу запірного засобу 5 з горловиною 7 ємкості 8. Форсунка 9 для подання газу розташована у проточці, яка виконана на внутрішній поверхні другого штуцеру 6. Запірний засіб 5 виконаний у вигляді газопроводного крану. Перший штуцер 4, запірний засіб 5 і другий штуцер 6 з'єднані рознімним з'єднанням, наприклад, нарізним з'єднанням. На внутрішній поверхні другого штуцеру 6 виконана різьба для з'єднання з горловиною 7 ємкості 8. Частина внутрішньої поверхні другого штуцеру 6, на якій виконана різьба, має довжину, що не перевищує довжини нарізної частини горловини 7 ємкості 8. Форсунка 9 для подання газу виконана з пружного матеріалу, наприклад, харчової гуми. Гнучкий газопровід 3 у місці з'єднання з першим штуцером 4 додатково закріплений хомутом 10. Зовнішня поверхня другого штуцеру 6 виконана рифленою. В якості ємкості 8 для рідини може бути використана широко розповсюджена стандартна пластикова пляшка PET (з поліетилентефталату), яка оснащена зовнішньою різьбовою поверхнею, ТУ У 00203482-002-97. Використовуємо газовий балон 1 відповідає ГОСТ 949-73 на вуглекислотні газові балони. Прикладом застосованого типу редуктору 2 можуть бути вуглекислотні редуктори з тиском на виході не менше 4 атм, наприклад УР-2 або УР-6. В якості газопроводу 3 може бути використаний гнучкий шланг, розрахований на тиск не менше 7 атм, такий, як, наприклад, силіконовий шланг або армо5 ваний шланг фірми Ender Plastik. Штуцери 4 та 6 можуть бути використані, наприклад, з нержавіючої сталі харчової марки 12Х1810НТ або латуні марки ЛС. Діаметр кінця штуцеру 4, який 10 спрягається з гнучким газопроводом З, відповідає діаметру останнього, а різьба виконана, наприклад, упорною. Кінці штуцерів 4 та 6, які з'єднуються з запірним засобом 5, оснащені, наприклад, зовнішн15 ьою круглою або метричною різьбою, такою, як і у запірного засобу 5. Вільний кінець штуцеру 6 оснащений отвором з різьбою, який відповідає параметрам горловини 7 ємкості 8 для рідини. 20 В якості запірного засобу 5 може бути використаний, наприклад, 1/2-дюймовий газопровідний кран фірми BONGAS, Італія. Прикладом харчової гуми для форсунки 9 може бути гума марки 52-401 або 25 52-428, ГОСТ 7738-79. ЗО 35 40 45 50 55 Пристрій для газування рідини, що знаходиться в ємкості, працює таким чином. Перед початком роботи пристрою ємкість 8 заповнюється рідиною на 8 5 - 9 0 % об'єму т а зпе* *: стискається, при цьому повітря із ємкості 8 випускається і рівень рідини піднімається до рівня горловини 7. Штуцер 6 нагвинчується на горловину 8, при цьому її торцева поверхня втискаєть* ся у гумову форсунку 9, створюючи надій- • не герметичне сполучення. Відкривається запірний засіб 5, наприклад, газопроводний кран, і газ після включення редуктора 2 вулгекислотного балона 1, надходить через газопровід 3, штуцери 4 та 6 у горловину 7 і потім в рідину, яка знаходиться в ємкості 8. Після подання визначеного об'єму газу зачиняється запірний засіб 5. Для кращого перемішування і розчинення газу у рідині ємкість 8 може додатково струшуватись завдяки виконанню газопровода 3 гнучким і додатковій його фіксації хомутом 10. Потім штуцер 6 згвинчується з горловини 3, яка зразу закривається закупорювальним ковпачком (на кресленні не показаний) або газований напій розливається у порційні ємкості (на кресленні не показані). Процес газування повторюється у наступній ємкості 8. При необхідності пристрій може газувати рідину від одного газового балону 1 у декількох ємкостях 8 одночасно. Для цього гнучкий газопровід 3 може бути виконаний розгалуженим за допомогою, наприклад, штуцера-розгалужувача (на 8 401 кресленні не показаний), на який кріпляться декілька гнучких газопроводів 3 з відповідною арматурою. Радіус обслуговування залежить від довжини гнучкого газопроводу 3, а кількість одночасно обслуговуваних ємкостей 8 - кількістю гілок штуцера-розгалужувача (на кресленні не показаний). Таким чином, пристрій для газування рідини, що знаходиться в ємкості, який заявляється, завдяки високій продуктивності і універсальності, може бути використаний для обслуговування населення безпосередньо поблизу джерел, практично без обмежень. Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство " Патент", м. Ужгород, вул. Гагаріна, 101
