Формула / Реферат

Тунельний вітродвигун, що містить внутрішній барабан (4) з конусом (3), зовнішній барабан (2) з лійкою (1), лопатки повітряної турбіни (11), розміщені між двома обручами (8) і (9), підшипник (10), "хвіст"-флюгер (7) та основу (12), який відрізняється тим, що використовують тунельний ефект - протяг, робоча поверхня лопаток турбін в сумі дорівнює площині багатометрового крильчастого вітряка при значно меншому діаметрі зовнішнього барабана, виготовленого з листів покривного оцинкованого заліза, скріплених між собою за допомогою заклепок в одне ціле.

Текст

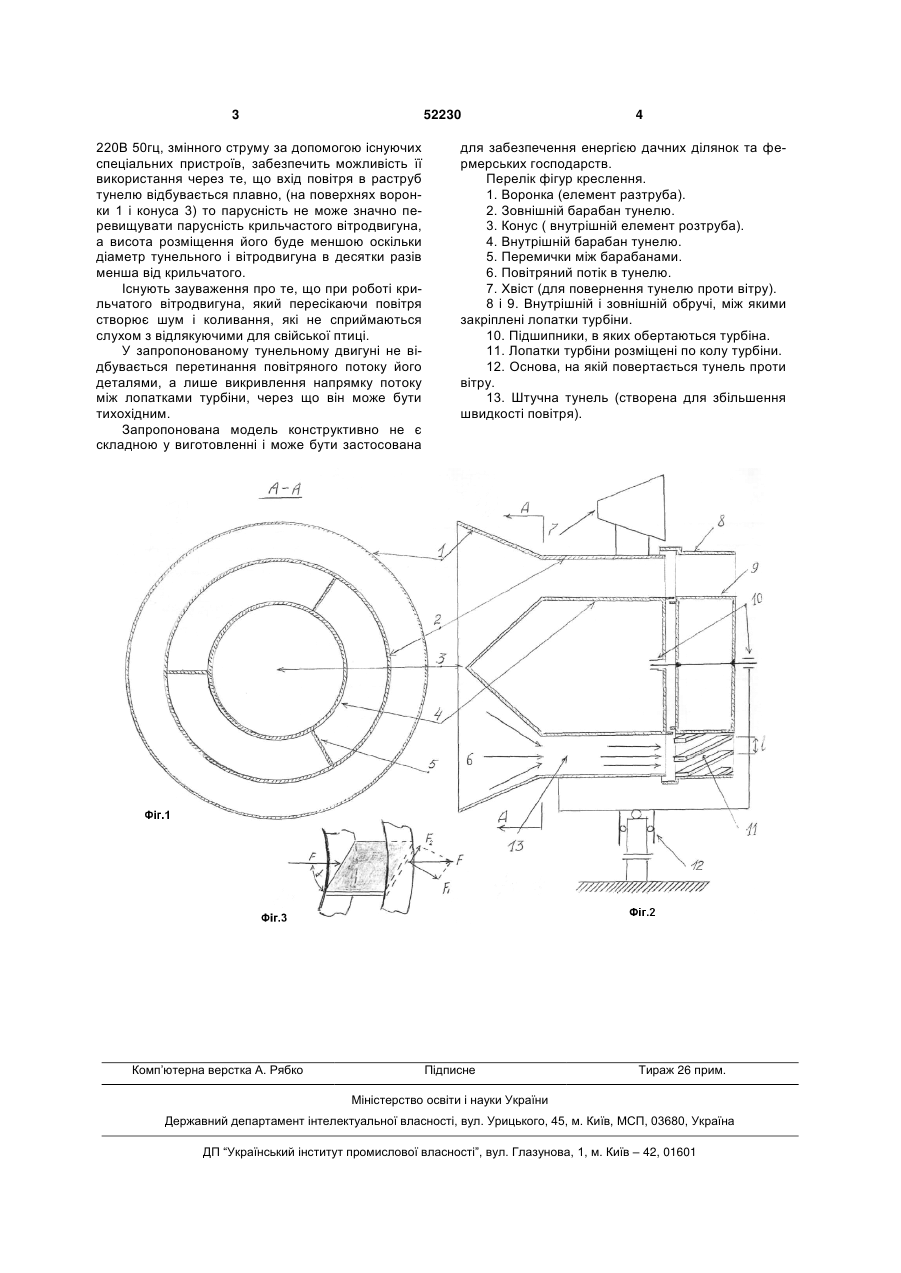

Тунельний вітродвигун, що містить внутрішній барабан (4) з конусом (3), зовнішній барабан (2) з лійкою (1), лопатки повітряної турбіни (11), розмі 3 52230 220В 50гц, змінного струму за допомогою існуючих спеціальних пристроїв, забезпечить можливість її використання через те, що вхід повітря в раструб тунелю відбувається плавно, (на поверхнях воронки 1 і конуса 3) то парусність не може значно перевищувати парусність крильчастого вітродвигуна, а висота розміщення його буде меншою оскільки діаметр тунельного і вітродвигуна в десятки разів менша від крильчатого. Існують зауваження про те, що при роботі крильчатого вітродвигуна, який пересікаючи повітря створює шум і коливання, які не сприймаються слухом з відлякуючими для свійської птиці. У запропонованому тунельному двигуні не відбувається перетинання повітряного потоку його деталями, а лише викривлення напрямку потоку між лопатками турбіни, через що він може бути тихохідним. Запропонована модель конструктивно не є складною у виготовленні і може бути застосована Комп’ютерна верстка А. Рябко 4 для забезпечення енергією дачних ділянок та фермерських господарств. Перелік фігур креслення. 1. Воронка (елемент разтруба). 2. Зовнішній барабан тунелю. 3. Конус ( внутрішній елемент розтруба). 4. Внутрішній барабан тунелю. 5. Перемички між барабанами. 6. Повітряний потік в тунелю. 7. Хвіст (для повернення тунелю проти вітру). 8 і 9. Внутрішній і зовнішній обручі, між якими закріплені лопатки турбіни. 10. Підшипники, в яких обертаються турбіна. 11. Лопатки турбіни розміщені по колу турбіни. 12. Основа, на якій повертається тунель проти вітру. 13. Штучна тунель (створена для збільшення швидкості повітря). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Tunnel windmill

Автори англійською

Sabat Anton Vasyliovych

Назва патенту російською

Туннельный ветродвигатель

Автори російською

Сабат Антон Васильевич

МПК / Мітки

МПК: F03D 9/00

Мітки: вітродвигун, тунельній
